كيفية تحويل طاقة الليزر إلى كهرباء: دليل المهندس لتطبيقات العالم الحقيقي

كمهندس يعمل مع وحدات الليزر الصناعية و الليزر المقترن بالألياف لمشاريع تصنيع المعدات الأصلية، غالبًا ما يُطرح عليّ سؤال بسيط ولكنه حاسم: هل يمكننا تحويل ضوء الليزر بكفاءة مرة أخرى إلى طاقة كهربائية قابلة للاستخدام، وأين يكون هذا منطقيًا في الصناعة الحقيقية؟ تتناول هذه المقالة الفيزياء والتقنيات السائدة وأحدث الأبحاث واعتبارات التصميم العملي وراء تحويل طاقة الليزر إلى كهرباء من وجهة نظر ممارس الصناعة. [باور ماج ]

ماذا يعني تحويل طاقة الليزر إلى كهرباء؟

تحويل طاقة الليزر إلى كهرباء يعني استخدام جهاز تحويل كهروضوئي مخصص لامتصاص شعاع الليزر وإخراج طاقة التيار المستمر. ومن الناحية العملية، يتضمن هذا عادةً محول طاقة ليزر (LPC) أو خلية كهروضوئية عالية الكفاءة تم ضبطها على الطول الموجي لليزر. [رَوْمِف​

من وجهة نظر مهندس تصنيع المعدات الأصلية، فأنت لا تقوم فقط 'بجمع الضوء'؛ أنت تقوم ببناء سلسلة توصيل الطاقة الخاضعة للرقابة:

- مصدر للطاقة الكهربائية

- صمام ثنائي ليزر أو وحدة ليزر

- تشكيل الشعاع ومسار النقل (المساحة الحرة أو الألياف)

- محول طاقة ليزر أو جهاز استقبال PV

- إدارة الطاقة وإلكترونيات التحميل [إدموندوبتيكس ]

عندما يتم تصميم هذه السلسلة بشكل صحيح، يمكنك توصيل عشرات إلى مئات واط من الطاقة الكهربائية عبر مسافات حيث تكون الكابلات النحاسية خطيرة أو ثقيلة أو ببساطة من المستحيل تركيبها. [العلوم المباشرة ]

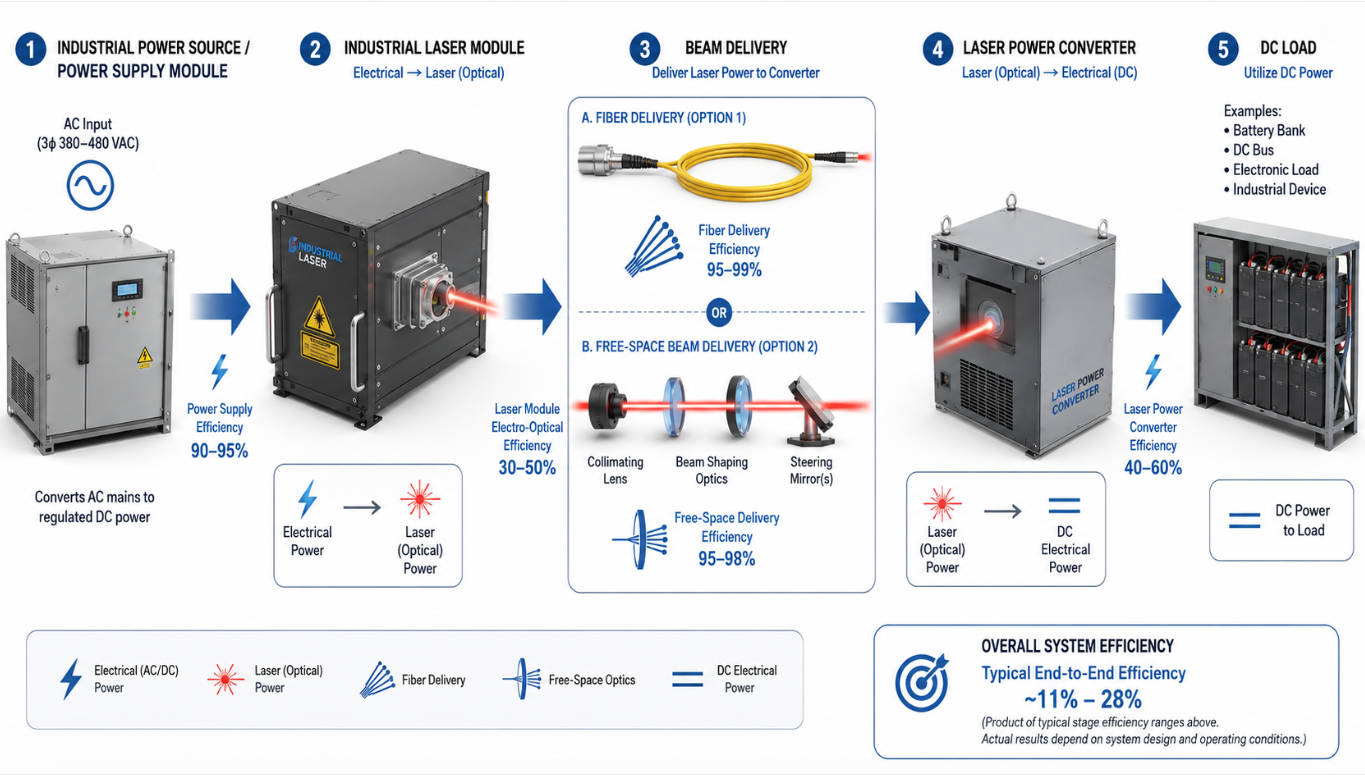

كيف يعمل تحويل طاقة الليزر (خطوة بخطوة)

1. توليد ضوء ليزر متماسك

تبدأ الأنظمة الصناعية عمومًا بصمام ثنائي ليزر أو وحدة صمام ثنائي، غالبًا ما تكون مقترنة بالألياف الضوئية من أجل التوجيه المرن. تتميز وحدات الليزر المقترنة بالألياف بأنها صغيرة الحجم وسهلة التكامل ويمكن أن توفر مخرجات مستقرة عند أطوال موجية محددة مثل 808 نانومتر، أو 915 نانومتر، أو 940 نانومتر، أو 1550 نانومتر. [سيراموبتيك ]

تتضمن متغيرات التصميم الرئيسية ما يلي:

- الطول الموجي والعرض الطيفي

- قوة الإخراج وجودة الشعاع

- نوع الألياف (الحجم الأساسي، NA) ومعيار الموصل (على سبيل المثال، SMA905) [إدموندوبتيكس ]

تؤثر هذه المعلمات بشكل مباشر على محول طاقة الليزر أو جهاز الاستقبال الكهروضوئي الذي يمكنك استخدامه وما هي الكفاءة التي يمكنك تحقيقها بشكل واقعي. [العلوم المباشرة ]

2. نقل طاقة الليزر

بمجرد توليد الشعاع، يمكن أن ينتقل بطريقتين:

- الفضاء الحر : انتشار الشعاع عبر الهواء باستخدام العدسات والمرايا والعناصر الضوئية الحيادية. [باور ماج ]

- توصيل الألياف : يتم توجيه الطاقة عبر الألياف إلى جهاز استقبال بعيد، وغالبًا ما يكون ذلك داخل حاوية أو رأس أداة. [سيراموبتيك ]

أظهرت تجارب نقل الطاقة اللاسلكية الضوئية لمسافات طويلة 1 كيلو واط من طاقة الليزر الضوئية لمسافة تزيد عن كيلومتر واحد، مع استقبال حوالي 152 واط من الطاقة الكهربائية، مما يوضح ما هو ممكن على نطاق واسع. بالنسبة لاستخدام OEM الصناعي، تكون المسافات عادةً أقصر ومستويات الطاقة أقل، ولكن تنطبق نفس المبادئ. [باور ماج ]

3. تحويل ضوء الليزر إلى طاقة كهربائية

على جانب المستقبل، تقوم محولات طاقة الليزر المخصصة أو الخلايا الكهروضوئية أحادية اللون بتحويل فوتونات الليزر الساقطة إلى تيار كهربائي. على عكس الألواح الشمسية القياسية التي يجب أن تتعامل مع طيف شمسي واسع، تم تحسين LPCs لنطاق طول موجي ضيق، مما يسمح بكفاءة نظرية أعلى بكثير. [العلوم المباشرة ]

يعتمد الأداء على:

- التطابق الطيفي بين الطول الموجي لليزر وفجوة نطاق المحول

- كثافة الطاقة الضوئية على المحول

- درجة الحرارة والإدارة الحرارية

- خسائر الانعكاس والاقتران على سطح المستقبل [رَوْمِف​

تُظهر الأبحاث الحديثة أن الألواح الشمسية منخفضة الطاقة المصممة خصيصًا لهذا الغرض يمكن أن تصل إلى كفاءات تحويل مذهلة في ظل الظروف المناسبة، وهي أعلى بكثير من الطاقة الشمسية التقليدية في بصمة مماثلة. [البحث ]

المكونات الرئيسية في نظام تحويل الليزر إلى كهرباء

مصادر الليزر الصناعية

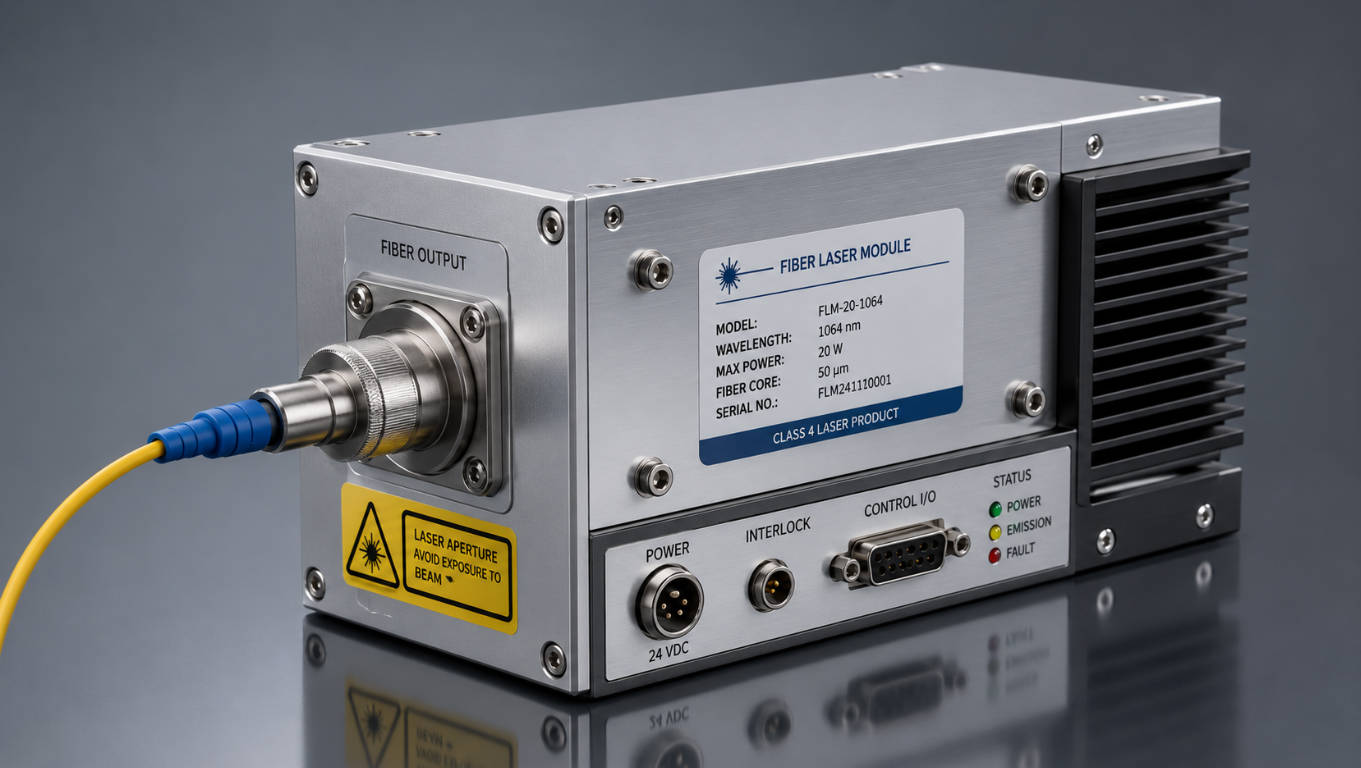

تعد وحدات الليزر الصناعية ومصادر OEM المقترنة بالألياف هي اللبنة الأولى لأي نظام طاقة ليزر. تشمل الخيارات النموذجية ما يلي: [إدموندوبتيكس ]

- وحدات ليزر ديود مع بصريات ومحركات مدمجة

- صمامات ثنائية مقترنة بالألياف لسهولة التوجيه والتكامل المدمج

- وحدات باعثة متعددة أو مجمعة ذات طاقة عالية لأنظمة فئة كيلووات [الليزرمكونات

تُستخدم هذه الوحدات على نطاق واسع للاستشعار والقياس والمحاذاة والتصوير، مما يعني أنها أثبتت كفاءتها في التشغيل الصناعي على مدار الساعة طوال أيام الأسبوع. [إيورلد أونلاين ]

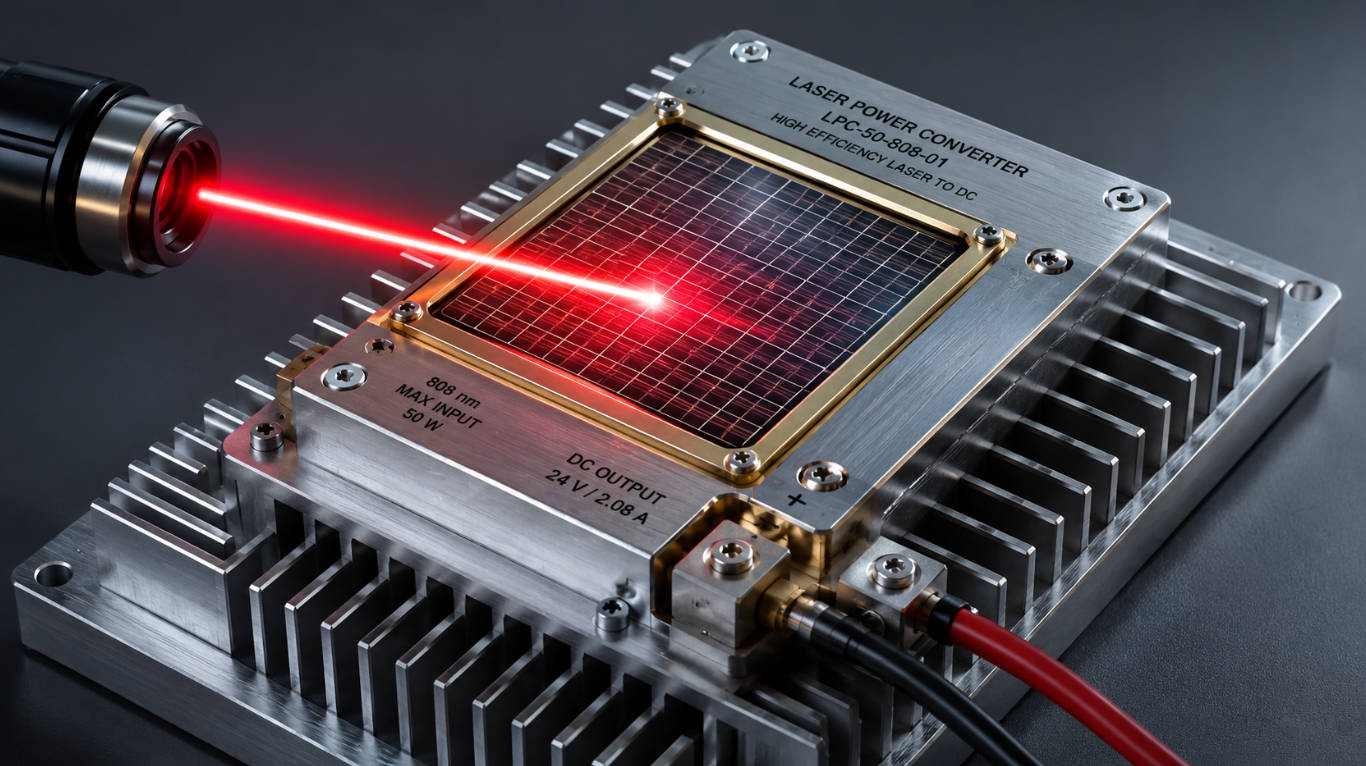

محولات طاقة الليزر (LPCs)

LPCs هي أجهزة كهروضوئية متخصصة مصممة لتحويل ضوء الليزر أحادي اللون بأقصى قدر من الكفاءة. مقارنة بالخلايا الشمسية القياسية: [العلوم المباشرة ]

- تستهدف طولًا موجيًا محددًا، غالبًا ما يكون 808-1550 نانومتر.

- يمكن تكديسها أو تجانبها لتوسيع نطاق الطاقة.

- تم تحسين خصائصها I-V للإشعاع والحمل المتوقعين. [العلوم المباشرة ]

تركز الأبحاث الجارية على هياكل أشباه الموصلات والتصميمات البصرية التي تزيد من الكفاءة وتقلل من تكلفة تطبيقات الطاقة اللاسلكية. [البحث ]

إلكترونيات التحكم وتكامل النظام

أخيرًا، تقوم إلكترونيات الطاقة بإدارة ما يلي:

- الحد الأقصى لتتبع نقطة الطاقة (MPPT) لـ LPC

- تنظيم الجهد للبطاريات أو أجهزة الاستشعار أو مشغلات المحركات

- الحماية من درجة الحرارة الزائدة والتيار الزائد واختلال الشعاع [باور ماج ]

بالنسبة لعملاء OEM، تكمن القيمة في نظام فرعي كامل : مصدر الليزر، وتوصيل الألياف، ووحدة التحويل، ومخرج التيار المباشر الجاهز للاستخدام في حزمة مدمجة وقابلة للصيانة. [سيراموبتيك ]

حيث يتم استخدام تحويل الليزر إلى كهرباء اليوم

يُستخدم الليزر بالفعل في العديد من التطبيقات الصناعية والتجارية، بدءًا من القطع واللحام وحتى القياس والتنظيف. إن تحويل طاقة الليزر مرة أخرى إلى كهرباء يجلب مزايا فريدة في سيناريوهات متخصصة ولكن متنامية. [ar.wikipedia ]

حالات الاستخدام الناشئة والعملية

- أجهزة الاستشعار عن بعد وأجهزة إنترنت الأشياء : تشغيل أجهزة الاستشعار الموجودة في المناطق الخطرة أو الآلات الدوارة حيث تكون الكابلات غير عملية. [باور ماج ]

- منصات الفضاء والارتفاعات العالية : توفير الطاقة للطائرات بدون طيار أو مفاهيم المصاعد الفضائية المستقبلية عبر أشعة الليزر التي تصل إلى أجهزة الاستقبال الكهروضوئية عالية الكفاءة. [رَوْمِف​

- البيئات المغلقة أو المعقمة : إرسال الطاقة من خلال النوافذ إلى غرف الأبحاث أو غرف التفريغ دون الحاجة إلى تغذية كهربائية. [العلوم المباشرة ]

- المناطق القاسية أو المتفجرة : تقليل مخاطر الشرارة في بيئات ATEX/IECEx عن طريق تجنب خطوط الكهرباء المعدنية. [باور ماج ]

وقد سلطت المشاريع البحثية الضوء على سيناريوهات مثل الإرسال اللاسلكي على نطاق كيلومتر والبنية التحتية الفضائية التي تعمل بالليزر، والتي تشكل التصاميم التجارية المستقبلية. [رَوْمِف​

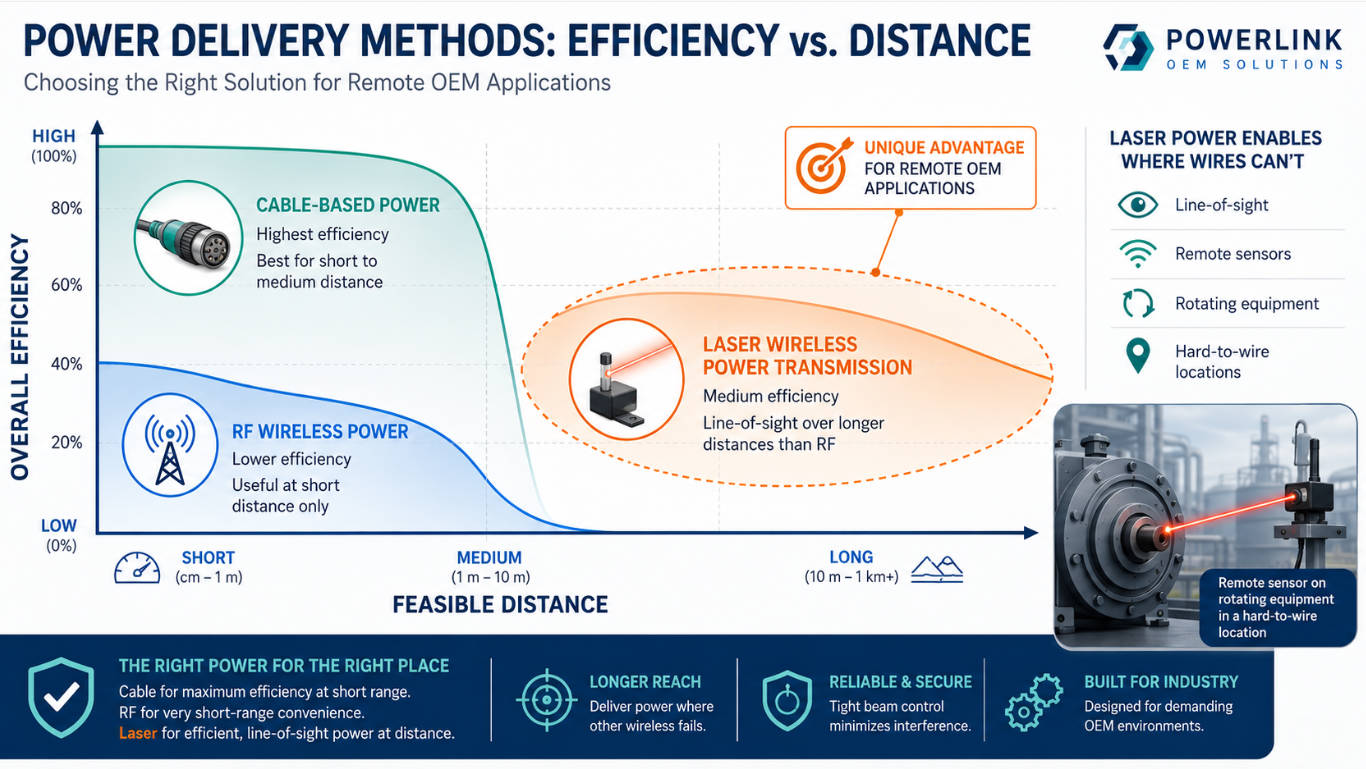

الفوائد والقيود للمهندسين الصناعيين

من وجهة نظر الهندسة الصناعية، يوفر توصيل الطاقة المعتمد على الليزر شكلاً مختلفًا للمقايضة مقارنة بالكابلات أو طاقة التردد اللاسلكي.

فوائد

- طاقة اتجاهية دقيقة مع الحد الأدنى من التداخل الكهرومغناطيسي (EMI). [رَوْمِف​

- كثافة طاقة عالية عند جهاز الاستقبال بسبب تركيز الشعاع الضيق. [باور ماج ]

- التحسين الطيفي لكفاءة التحويل العالية عبر LPCs المتطابقة. [البحث ]

- الفصل الميكانيكي لمصدر الطاقة والحمل، مفيد للأجزاء المتحركة. [العلوم المباشرة ]

القيود

- خط البصر أو المسار البصري المتحكم فيه إلزامي لأنظمة الفضاء الحر. [رَوْمِف​

- لا تزال خسائر التحويل والنقل أعلى من الكابلات النحاسية بالنسبة للعديد من تطبيقات المجال القريب. [باور ماج ]

- هندسة السلامة لتعرض العين والجلد أمر بالغ الأهمية في القوى الصناعية. [رَوْمِف​

- يمكن أن تكون تكلفة النظام أعلى بسبب مكونات الليزر والبصريات وLPC. [البحث ]

ونتيجة لذلك، يكون تحويل الليزر إلى كهرباء أكثر جاذبية عندما تكون الكابلات مستحيلة، أو يكون الوصول إلى الصيانة محدودًا، أو عندما تكون اعتبارات السلامة والتداخل الكهرومغناطيسي تفوق خسائر الكفاءة. [العلوم المباشرة ]

أحدث اتجاهات البحوث والصناعة

تظهر الأبحاث الحديثة والطيارون الصناعيون زخمًا واضحًا حول الطاقة اللاسلكية الضوئية.

- وصل نقل الطاقة اللاسلكية الضوئية لمسافات طويلة إلى أكثر من كيلومتر واحد مع أكثر من 150 واط من الطاقة المستقبلة من حوالي 1 كيلو واط من طاقة الليزر المرسلة. [باور ماج ]

- تستمر أعمال تصميم ليزر أشباه الموصلات وLPC في التركيز على الأجهزة عالية السطوع والكفاءة والمصممة خصيصًا للطاقة اللاسلكية. [إيفربرايتفوتونيكس ]

- تصف المراجعات الفنية النظام البيئي المتنامي لحلول نقل الطاقة بالليزر اللاسلكية التي تستفيد من LPCs ضيقة النطاق والبصريات المتقدمة. [العلوم المباشرة ]

بالنسبة لشركاء تصنيع المعدات الأصلية، تترجم هذه الاتجاهات إلى وحدات بناء أكثر كفاءة وصغرًا وموثوقية يمكن دمجها في المنتجات الصناعية بدلاً من معاملتها كتقنية مختبرية فقط. [إدموندوبتيكس ]

اعتبارات التصميم العملية لمشاريع تصنيع المعدات الأصلية

عندما نساعد عملاء OEM على تصميم الأنظمة التي تحول طاقة الليزر إلى كهرباء، فإننا نسير عادةً عبر عملية منظمة.

1. تحديد ميزانية الطاقة والمسافة

يوضح:

- مطلوب قوة مستمرة وذروة عند الحمل

- مسافة الإرسال والبيئة (داخلي، خارجي، فراغ، غرف الأبحاث)

- البصمة المسموح بها عند المرسل والمستقبل [باور ماج ]

تحدد هذه الخطوة ما إذا كانت بنية الألياف المزدوجة أو بنية المساحة الحرة أكثر منطقية وما هي فئة الطاقة لوحدة الليزر الصناعية التي ستحتاج إليها. [سيراموبتك ]

2. اختر الطول الموجي ومصدر الليزر

بعد ذلك، حدد الطول الموجي المناسب بناءً على:

- توافر LPCs عالية الكفاءة لهذا الطول الموجي

- امتصاص الغلاف الجوي وتشتته في حالة استخدام المساحة الحرة

- تصنيف السلامة والاعتبارات التنظيمية [رَوْمِف​

غالبًا ما تكون الوحدات المقترنة بالألياف التي تعمل بالقرب من الأطوال الموجية الشائعة للاتصالات أو الصمام الثنائي الصناعي نقطة انطلاق قوية لأنها قوية وسهلة التكامل. [إدموندوبتيكس ]

3. تصميم المسار البصري وجهاز الاستقبال

وبالنسبة لأنظمة الفضاء الحر، يشمل ذلك بصريات تشكيل الحزم وتفاوتات المحاذاة وحجم فتحة المستقبل. بالنسبة لأنظمة توصيل الألياف، يتعلق الأمر باختيار الموصل وتوجيه الألياف والواجهة الميكانيكية بين الألياف وLPC. [سيراموبتيك ]

يجب على المهندسين أيضًا مراعاة ما يلي:

- الإدارة الحرارية لل LPC

- الطلاءات المضادة للانعكاس وكفاءة الاقتران البصري

- الحماية من التلوث أو الغبار أو التكثيف على الأسطح البصرية [البحث ]

4. دمج إلكترونيات الطاقة والسلامة

وأخيرا، دمج MPPT، وتنظيم الجهد، ومراقبة السلامة:

- تعشيقات شعاع قبالة

- كشف الاختلال

- إيقاف التشغيل بسبب درجة الحرارة الزائدة على جانبي الليزر وجهاز الاستقبال [رَوْمِف​

وهذا هو المكان الذي تصبح فيه الخبرة الصناعية في مجال سلامة الليزر ومعايير الامتثال أمرًا بالغ الأهمية، خاصة عند مستويات الطاقة الأعلى. [رَوْمِف​

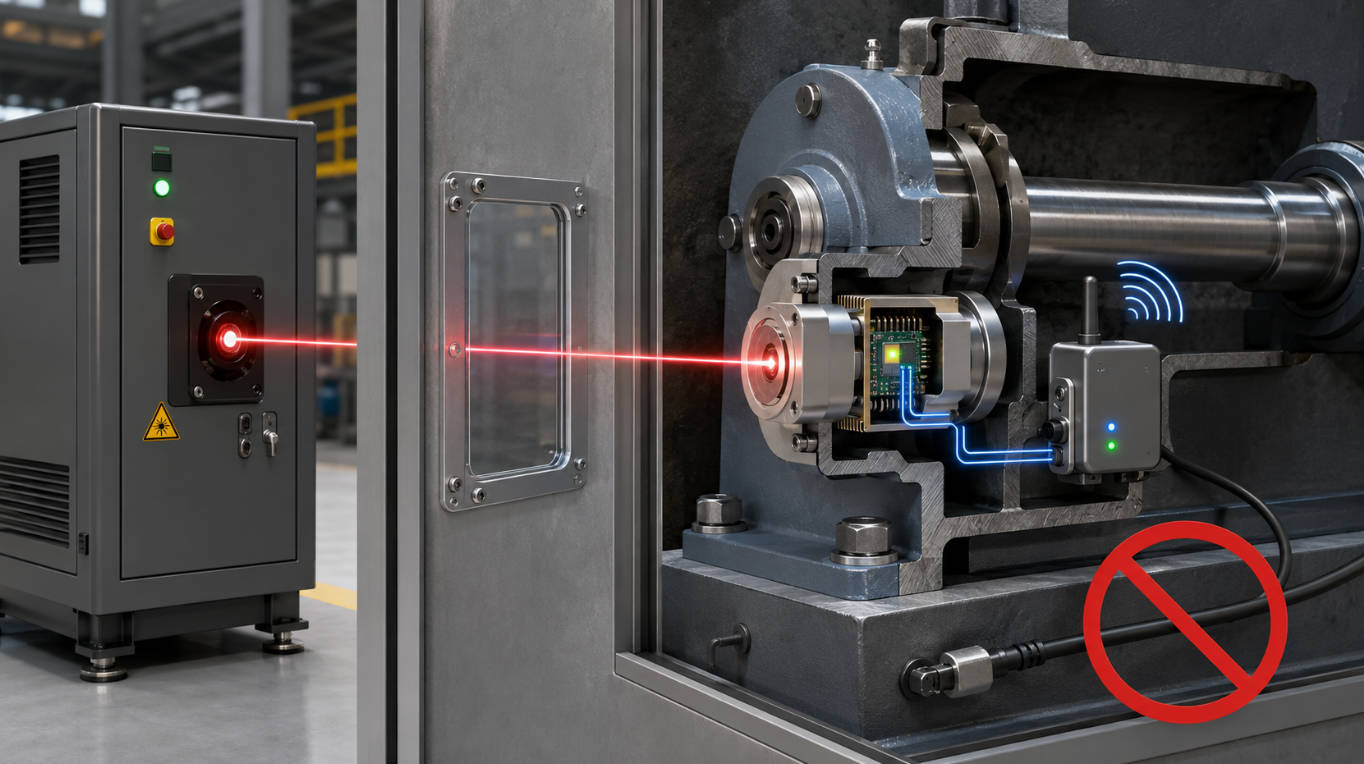

تشغيل جهاز استشعار صناعي عن بعد

لجعل هذا الأمر أكثر وضوحًا، تخيل أن أحد عملاء OEM يريد تشغيل مستشعر اهتزاز مثبت على عمود دوار داخل حاوية حيث تكون حلقات الانزلاق غير مرغوب فيها.

قد تتضمن البنية العملية ما يلي:

1. وحدة ليزر مقترنة بالألياف مثبتة في صندوق تحكم ثابت، يتم تغذيتها من ناقل التيار المستمر الخاص بالمصنع. [إدموندوبتيكس ]

2. تقوم الألياف أو البصريات ذات المساحة الحرة بتوصيل الشعاع إلى منطقة الدوران من خلال نافذة صغيرة. [إدموندوبتيكس ]

3. وحدة LPC مدمجة بالقرب من المستشعر، تغذي محول DC/DC المحلي الذي يعمل على تشغيل إلكترونيات المستشعر وجهاز الإرسال اللاسلكي. [العلوم المباشرة ]

4. دوائر المراقبة التي تعمل على إيقاف تشغيل الشعاع في حالة اكتشاف اختلال في المحاذاة أو ارتفاع درجة الحرارة. [باور ماج ]

يتجنب مثل هذا النظام الفرش أو حلقات الانزلاق، ويقلل من الصيانة، ويوفر مصدر طاقة أنيقًا ومعزولًا بصريًا على وجه التحديد عندما تكون الأسلاك التقليدية مشكلة. [إدموندوبتيكس ]

متى تكون الطاقة المعتمدة على الليزر منطقية بالنسبة لك؟

من خلال خبرتي في العمل مع مشاريع OEM الخاصة بالليزر الصناعي، يصبح تحويل الليزر إلى كهرباء خيارًا مقنعًا عندما:

- أنت بحاجة إلى مصدر طاقة عن بعد في خط البصر حيث تكون الكابلات غير عملية أو مسموح بها. [العلوم المباشرة ]

- يجب عليك تقليل التداخل الكهرومغناطيسي والشرارة المحتملة، على سبيل المثال في البيئات المتفجرة أو الحساسة. [باور ماج ]

- تريد تبسيط التصميم الميكانيكي عن طريق إزالة مجموعات الكابلات المتحركة. [إدموندوبتيكس ]

ومع ذلك، إذا كان بإمكانك تشغيل الكابلات بأمان وبتكلفة زهيدة مع موثوقية ومرونة مقبولتين، فستظل الأسلاك التقليدية أكثر كفاءة. تعد الحلول المعتمدة على الليزر أدوات استراتيجية لسيناريوهات محددة عالية القيمة وليست بديلاً عالميًا للكابلات الكهربائية. [رَوْمِف​

دعوة للعمل: تعاون في مشروع طاقة الليزر التالي

إذا كنت تقوم بتقييم ما إذا كانت وحدات الليزر الصناعية أو أجهزة الليزر المقترنة بالألياف يمكن أن تساعدك على توفير الطاقة بصريًا في تصميمك التالي، فإن أفضل خطوة تالية هي مناقشة الجدوى بناءً على متطلباتك الدقيقة من الطاقة والمسافة والمتطلبات البيئية. من خلال إقران وحدات الليزر الخاصة بالتطبيقات مع أجهزة استقبال LPC وإلكترونيات النظام المختارة بعناية، يمكن لمصنعي المعدات الأصلية إنشاء منتجات مختلفة تعمل على تحويل طاقة الليزر إلى كهرباء بشكل آمن وموثوق عندما يكون توصيل الطاقة التقليدية قصيرًا. [سيراموبتك ]

الأسئلة الشائعة

1. هل تحويل طاقة الليزر إلى كهرباء فعال بدرجة كافية للاستخدام الصناعي؟

يمكن أن يصل تحويل طاقة الليزر إلى كفاءات كبيرة، خاصة عندما يكون الطول الموجي لليزر متطابقًا بشكل وثيق مع LPC مخصص. في حين أن الكفاءة الشاملة عادة ما تكون أقل من الكابلات النحاسية، إلا أنها لا تزال فعالة من حيث التكلفة عندما يكون توصيل الكابلات مستحيلاً أو مكلفًا للغاية. [البحث ]

2. ما هي الأطوال الموجية المستخدمة عادة لنقل الطاقة بالليزر؟

تتضمن الاختيارات الشائعة أطوال موجات الصمام الثنائي القريبة من الأشعة تحت الحمراء مثل 808 نانومتر، و915 نانومتر، و940 نانومتر، ونطاقات أكثر أمانًا للعين تبلغ حوالي 1550 نانومتر. يعتمد الطول الموجي الأفضل للمشروع على تقنية LPC المتاحة، والظروف الجوية، وقيود السلامة أو القيود التنظيمية. [سيراموبتيك ]

3. هل الأنظمة التي تعمل بالليزر آمنة للمشغلين؟

نعم، ولكن فقط عندما يتم تصميمه باستخدام تدابير السلامة المناسبة مثل حاويات الشعاع، والأقفال المتداخلة، وأنظمة المراقبة التي تقوم بإيقاف تشغيل الليزر في ظروف غير آمنة. يعد الامتثال لمعايير سلامة الليزر ذات الصلة والتدريب المناسب أمرًا ضروريًا، خاصة في القوى العليا. [رَوْمِف​

4. إلى أي مدى يمكننا نقل طاقة الليزر المفيدة؟

لقد أثبتت التجارب المعملية والميدانية نقلًا مفيدًا للطاقة عبر مسافات تصل إلى كيلومترات، ولكن مع التحكم الدقيق في الشعاع والمعدات المتخصصة. في تصميمات OEM الصناعية، غالبًا ما تكون المسافات من عشرات إلى مئات الأمتار، مما يبسط التصميم البصري والمحاذاة. [العلوم المباشرة ]

5. كيف يساعد الليزر المقترن بالألياف في مشاريع تحويل الليزر إلى كهرباء؟

تعمل أجهزة الليزر المقترنة بالألياف على تسهيل توجيه الطاقة عبر الآلات المعقدة أو العبوات الضيقة دون وجود بصريات ضخمة في المساحة الحرة. يعد عامل الشكل المدمج والجاهز للتكامل وتوصيل الشعاع المستقر مثاليًا لأنظمة تصنيع المعدات الأصلية التي تحتاج إلى مدخلات بصرية يمكن التنبؤ بها في جهاز استقبال LPC. [سيراموبتيك ]
