لماذا تعتبر خصائص الليزر مهمة في المشاريع الحقيقية

في البيئات الصناعية وبيئات تصنيع المعدات الأصلية، تعد وحدة الليزر مكونًا مهمًا يؤثر بشكل مباشر على جودة العملية ووقت الدورة وموثوقية المعدات على المدى الطويل. يمكن للوحدة التي تبدو جيدة على الورق ولكنها تنجرف تحت درجة الحرارة أو الاهتزاز أو الخدمة المستمرة أن تضر بخط الإنتاج بأكمله. بالنسبة للعلامات التجارية وتجار الجملة والمصنعين، فمن الضروري فهم مدى الخصائص المحددة تترجم وحدات الليزر إلى أداء حقيقي.

تركز هذه المقالة على وحدات الليزر الصناعية و الليزر المقترن بالألياف حيث يتم استخدامه على نطاق واسع في قطاعات مثل الأتمتة والاستشعار ووضع العلامات ومعالجة المواد. من خلال فحص الطول الموجي، والطاقة، وجودة الشعاع، وإيصال الألياف، والاستقرار، وعوامل التكامل، يمكن للفرق الهندسية اتخاذ خيارات أكثر ثقة وتقليل مخاطر إعادة التصميم أو الفشل الميداني.

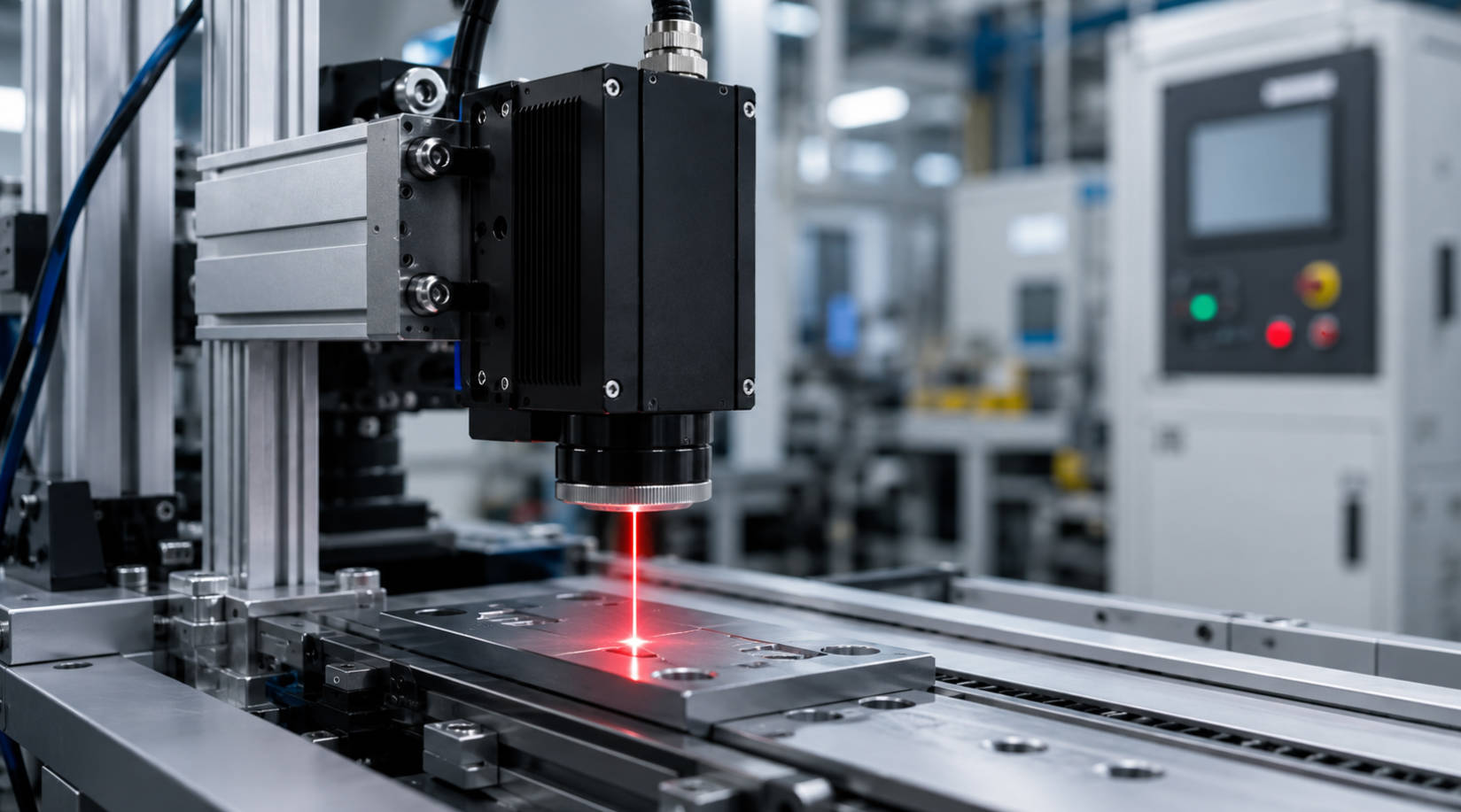

ما الذي يحدد وحدة الليزر عالية الأداء؟

المعايير الوظيفية الأساسية

وحدة الليزر عالية الأداء هي نتيجة التصميم البصري والكهربائي والميكانيكي المتوازن. في حين أن المعلمات الأساسية مثل الطول الموجي والطاقة مألوفة، إلا أنها لا تحكي القصة الكاملة لكيفية تصرف الوحدة داخل آلة معقدة. يجب أن يركز المهندسون الذين يقومون بتقييم وحدات التكامل على المعايير الوظيفية التالية:

- الطول الموجي وتفاعله مع المادة المستهدفة

- انتاج الطاقة والقدرة على دورة العمل

- جودة الشعاع وقابلية التركيز

- كفاءة اقتران الألياف ونوع الألياف

- استقرار الإخراج وسلوك الانجراف على المدى الطويل

- خصائص التعديل وواجهات التحكم

- التصميم الحراري وتوافق التبريد

عندما تتماشى هذه العوامل مع التطبيق المقصود، تميل الوحدة إلى أن تكون أسهل في التكامل، وأكثر تكرارًا في التشغيل، وأكثر قابلية للتنبؤ بها في الاستخدام طويل المدى.

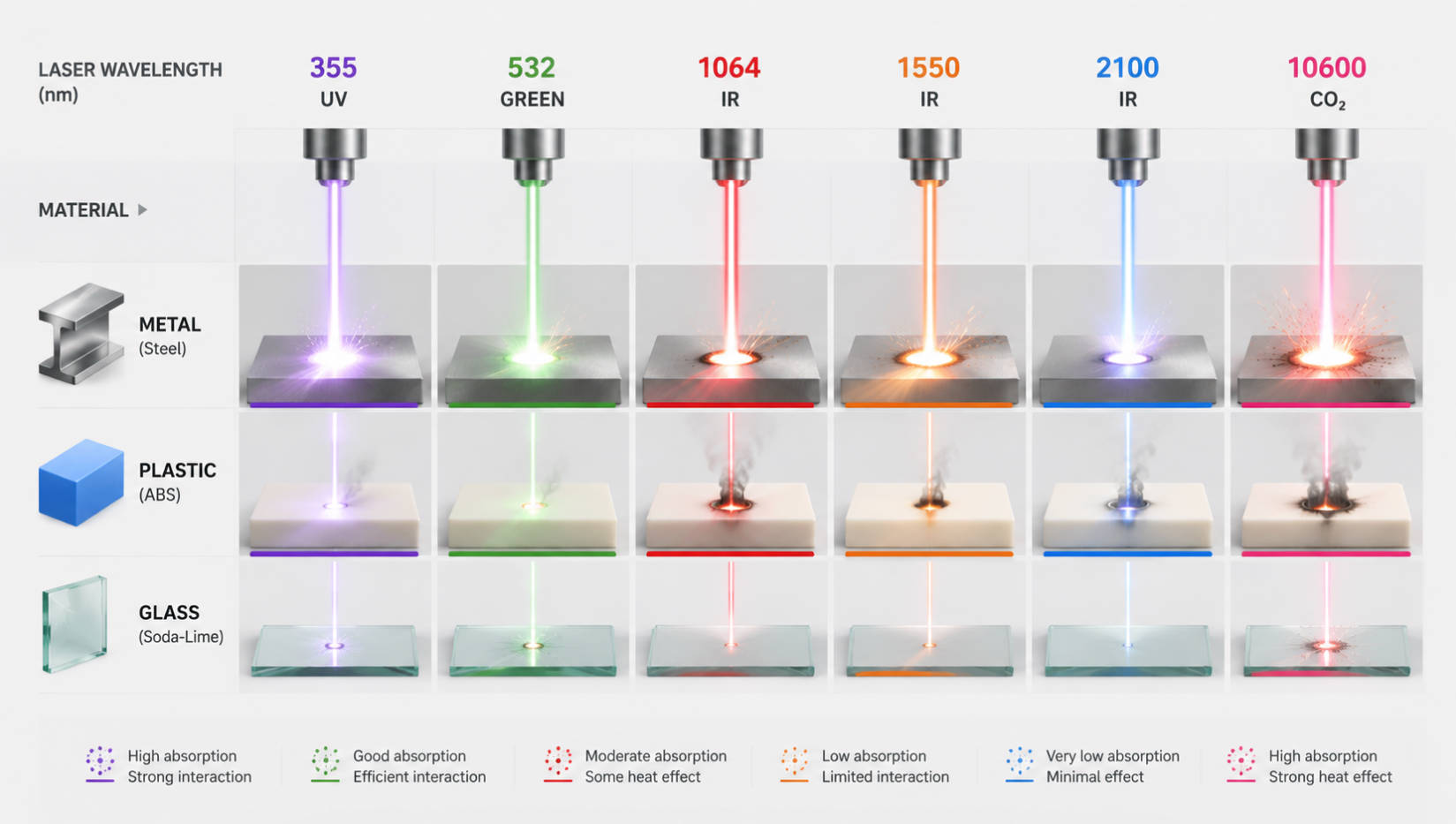

الطول الموجي والتفاعل المادي

مطابقة الطول الموجي للتطبيق

يحدد الطول الموجي مدى فعالية تفاعل الليزر مع مادة أو وسط معين. تمتص الركائز المختلفة الطاقة أو تعكسها في مناطق طيفية مختلفة، مما يؤثر بشكل مباشر على كفاءة المعالجة وجودتها. على سبيل المثال، تتمتع كل من المعادن والبوليمرات والطلاءات والأنسجة البيولوجية بنوافذ طول موجية مفضلة للتفاعل الفعال.

يتيح اختيار الطول الموجي الصحيح للمهندسين تقليل الطاقة غير المستخدمة وتقليل الضرر الحراري وتحقيق نتائج أكثر اتساقًا. لوضع العلامات أو النقش على البلاستيك، فإن الطول الموجي الذي يقترن بقوة بسطح المادة سيحسن التباين وتعريف الحافة. بالنسبة لمهام الاستشعار أو القياس، فإن مطابقة الطول الموجي مع استجابة الكاشف أو مع خطوط امتصاص محددة يمكن أن تحسن بشكل كبير نسبة الإشارة إلى الضوضاء.

نقاط اختيار الطول الموجي العملية

عند اختيار الطول الموجي لوحدة الليزر الصناعية أو الليزر المقترن بالألياف، ضع في اعتبارك ما يلي:

- المواد المستهدفة وعمق التفاعل المطلوب

- التباين المطلوب أو المظهر البصري للعلامات

- حساسية أي أجهزة استشعار أو أجهزة كشف بصرية في النظام

- توافر مكونات البصريات والألياف المتوافقة

- أي قيود تتعلق بالسلامة أو القيود التنظيمية تتعلق بنطاقات الطول الموجي

يجب تحديد الطول الموجي في وقت مبكر من عملية التصميم بحيث يمكن بناء العناصر البصرية والميكانيكية والتحكمية حوله.

انتاج الطاقة ودورة العمل

فهم القوة في الاستخدام الحقيقي

تعد طاقة الخرج واحدة من أكثر المواصفات وضوحًا، ومع ذلك غالبًا ما يُساء فهمها. لا يضمن تصنيف الطاقة الاسمي وحده قدرة الوحدة على الحفاظ على هذا المستوى أثناء التشغيل المستمر أو في ظل درجات الحرارة المحيطة المرتفعة. بالنسبة للبيئات الصناعية، تعد العلاقة بين الطاقة المقدرة ودورة التشغيل واستراتيجية التبريد أكثر أهمية من رقم الذروة.

ومن الناحية العملية، يجب على المهندسين تحديد الحد الأدنى من الطاقة اللازمة لهذه العملية، ثم تطبيق هامش أمان معقول للتعويض عن الخسائر البصرية، والشيخوخة، والتغيرات البيئية. يمكن أن يؤدي الإفراط في تحديد الطاقة دون معالجة الإدارة الحرارية إلى تكلفة أعلى ووحدات أكبر ومشاكل موثوقية محتملة.

اعتبارات الطاقة والحرارة

تشمل الجوانب الرئيسية للتقييم ما يلي:

- موجة مستمرة مقابل عملية نبضية

- الحد الأقصى للحمل الحراري المسموح به في حاوية المعدات

- مطلوب في الوقت المحدد ودورة العمل أثناء عمليات الإنتاج النموذجية

- خيارات خفض الحرارة وتوافر سائل التبريد

- تأثير اختلاف درجات الحرارة المحيطة على استقرار الطاقة

يؤدي النظر في القوة إلى جانب التصميم الحراري إلى إنشاء وحدة تعمل بشكل موثوق على مدار فترات التشغيل الطويلة.

جودة الشعاع وقابلية التركيز

دور جودة الشعاع

تصف جودة الشعاع مدى قرب الشعاع الحقيقي من التوزيع الغاوسي المثالي ومدى إحكام تركيزه. يتم تمثيل هذه الخاصية بشكل متكرر بواسطة M⊃2؛ عامل. انخفاض M⊃2؛ تعني القيمة بشكل عام أنه يمكن تركيز الشعاع على نقطة أصغر، مما يوفر كثافة طاقة أعلى ودقة أفضل.

بالنسبة لتطبيقات مثل وضع العلامات الدقيقة، أو التصنيع الدقيق، أو قطع الهياكل الرقيقة، أو الاستشعار الدقيق، غالبًا ما تكون جودة الشعاع بنفس أهمية الطاقة. يمكن لليزر ذو الطاقة المتواضعة مع جودة شعاع ممتازة أن يتفوق على جهاز عالي الطاقة بخصائص شعاع رديئة من حيث التحكم في العملية والجودة البصرية.

كيف تؤثر جودة الشعاع على التطبيقات

عادةً ما توفر جودة الشعاع الأفضل ما يلي:

- حجم بقعة أصغر يمكن تحقيقه عند التركيز

- كثافة أعلى لنفس القوة الاسمية

- عمق تركيز أكثر قابلية للتنبؤ به

- حواف أكثر نظافة وتفاصيل أدق في وضع العلامات والمعالجة الدقيقة

- تحسين التكرار في الاستشعار عالي الدقة

عند مقارنة وحدات الليزر، لا ينبغي للمهندسين التحقق من M⊃2 الاسمي فحسب؛ القيمة ولكن أيضًا فهم كيف تختلف باختلاف درجة الحرارة والعمر وأنماط التشغيل المختلفة.

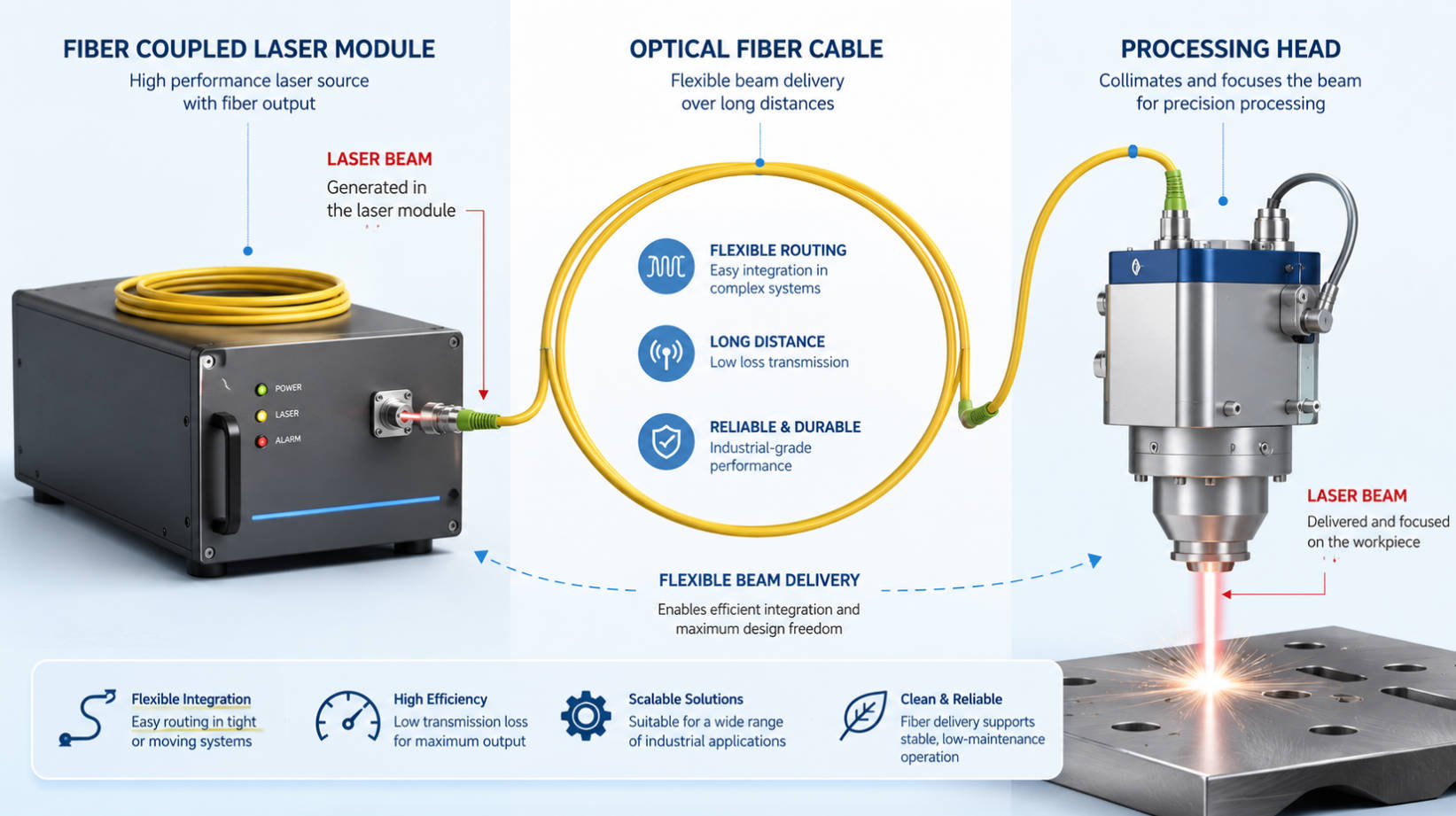

الليزر المقترن بالألياف وتوصيل الشعاع

أساسيات اقتران الألياف

تقوم أجهزة الليزر المقترنة بالألياف بدمج مصدر الليزر مع الألياف الضوئية التي توصل الشعاع إلى نقطة الاستخدام. توفر هذه البنية مرونة كبيرة في تصميم النظام لأنه يمكن وضع وحدة الليزر بعيدًا عن رأس المعالجة أو نقطة القياس. تصبح الألياف بشكل فعال جزءًا من النظام البصري.

يعتمد أداء الوحدة المقترنة بالألياف على مدى كفاءة اقتران الضوء بالألياف ومدى توافق خصائص الألياف مع احتياجات التطبيق. يحدد الجمع بين القطر الأساسي والفتحة الرقمية ونوع الألياف كيفية خروج الشعاع من الألياف وكيف يمكن تركيزه على الهدف.

معلمات الألياف الرئيسية

تتضمن معلمات الألياف المهمة ما يلي:

- القطر الأساسي وهيكل الكسوة

- الفتحة العددية وزاوية القبول

- وضع واحد مقابل البناء المتعدد

- طول الألياف بالنسبة لتخطيط التثبيت

- تصميم الغلاف والموصل من أجل المتانة الصناعية

يعمل نظام الألياف المتوافق جيدًا على تحسين ثبات المحاذاة، ويقلل الحساسية للاهتزازات الميكانيكية، ويبسط عملية الصيانة. عند تقييم الليزر المقترن بالألياف، من المهم النظر إلى الألياف باعتبارها مكونًا نشطًا يشكل الشعاع، وليس مجرد وسيلة نقل سلبية.

الاستقرار والموثوقية على المدى الطويل

استقرار الإخراج مع مرور الوقت

يشير الاستقرار إلى قدرة وحدة الليزر على الحفاظ على طاقة الخرج والطول الموجي وشكل الشعاع في ظل ظروف بيئية وتشغيلية مختلفة. بالنسبة لبيئات الإنتاج، حتى الانجرافات الصغيرة يمكن أن تترجم إلى تغييرات مرئية في جودة العلامات، أو عدم دقة الأبعاد في المعالجة، أو أخطاء في القياس والاستشعار.

يجب مراعاة الاستقرار الحقيقي خلال دورة العمل الكاملة والعمر المتوقع للنظام. وهذا يعني النظر إلى ما هو أبعد من المواصفات قصيرة المدى والسؤال عن كيفية تصرف الوحدة في ظل التدوير الحراري، أو التشغيل المستمر، أو التبديل المتكرر بين التشغيل والإيقاف.

عوامل الموثوقية التي يجب مراعاتها

تشمل الجوانب الرئيسية المتعلقة بالموثوقية ما يلي:

- استقرار الطاقة على درجة الحرارة والوقت

- مقاومة المحاذاة غير الصحيحة بسبب الصدمة أو الاهتزاز

- التوقعات مدى الحياة لصمام الثنائي الليزري وإلكترونيات التشغيل

- جودة الختم والوصلات والواجهات الميكانيكية

- معدلات الفشل التاريخية وبيانات الاختبار المشتركة من قبل الشركة المصنعة

توفر الوحدات التي تتميز بدقة وتدعمها الاختبارات الموثقة أداءً أكثر قابلية للتنبؤ به في البيئات كثيرة المتطلبات.

التعديل والتحكم والتكامل

واجهات الكهربائية والتحكم

تتطلب الأنظمة الصناعية وأنظمة OEM الحديثة في كثير من الأحيان تحكمًا دقيقًا في مخرجات الليزر، بما في ذلك التبديل السريع للتشغيل/الإيقاف، وتعديل الطاقة، والتزامن مع مراحل الحركة أو أجهزة الاستشعار. يلعب برنامج تشغيل الليزر وواجهة التحكم وأنظمة التعديل المتاحة دورًا مركزيًا في مدى سهولة دمج الوحدة.

تتضمن عناصر التكامل الشائعة مدخلات التعديل التناظرية أو الرقمية، وواجهات الاتصال لمراقبة حالة المراقبة، وأقفال الأمان. يؤدي التوثيق الواضح لمستويات الإشارة وسلوك التوقيت وأوضاع التحكم إلى تقليل وقت التكامل وتقليل مخاطر أخطاء الأسلاك أو التكوين.

أسئلة التكامل العملي

قبل الاختيار النهائي، يجب على الفرق الهندسية توضيح ما يلي:

- أنواع التعديل المدعومة وعرض النطاق الترددي

- نطاق التحكم في الطاقة والدقة

- إشارات المراقبة المتاحة للطاقة ودرجة الحرارة والحالة

- التوافق مع أنظمة التحكم الحالية وشبكات ناقل المجال

- ميزات الأمان مثل خطوط التمكين أو المفاتيح الرئيسية أو التعشيق

تعمل الواجهات المتسقة والموثقة جيدًا على تقصير دورات التطوير وجعل الصيانة المستقبلية أكثر وضوحًا.

التصميم الميكانيكي والإدارة الحرارية

التركيب والحجم والظروف البيئية

يؤثر التصميم الميكانيكي والحراري بشكل مباشر على مدى سهولة تناسب وحدة الليزر مع تخطيط الماكينة الحالي أو الجديد. حتى التصميم البصري الأكثر تقدمًا قد يصبح من الصعب استخدامه إذا كان الهيكل ضخمًا، أو كانت نقاط التثبيت غير ملائمة، أو كانت متطلبات التبريد غير واقعية بالنسبة للمنصة المحددة.

يجب أن يأخذ المهندسون في الاعتبار البصمة وأنماط فتحات التثبيت وموضع الموصل وتوجيه الكابل في وقت مبكر من مرحلة التصميم. بالنسبة للمعدات التي ستعمل في البيئات المتربة أو الرطبة أو عالية الاهتزاز، فإن حماية العلبة والمتانة الميكانيكية لهما نفس القدر من الأهمية.

التبريد وتبديد الحرارة

تولد الثنائيات الليزرية والإلكترونيات المرتبطة بها حرارة يجب إزالتها بكفاءة للحفاظ على الأداء والعمر الافتراضي. يمكن أن تتراوح استراتيجيات التبريد من تبديد الحرارة السلبي البسيط إلى تبريد الهواء القسري أو التبريد السائل، اعتمادًا على الطاقة ودورة العمل.

تشمل النقاط الرئيسية للإدارة الحرارية ما يلي:

- درجة الحرارة القصوى للحالة مقارنة بالظروف المحيطة

- مواد الواجهة الحرارية المطلوبة وعزم الدوران المتصاعد

- تحديد حجم وتكوين المشتت الحراري أو لوحة التبريد

- مسارات تدفق الهواء أو توصيلات سائل التبريد في المعدات النهائية

- تأثير الانتقالات الحرارية أثناء التشغيل والإيقاف

إن أخذ هذه الجوانب معًا في الاعتبار يقلل من خطر ارتفاع درجة الحرارة وتدهور الأداء أثناء فترات الإنتاج الطويلة.

سيناريوهات التطبيق ومنطق الاختيار

مطابقة الوحدات لحالات الاستخدام

تفضل التطبيقات المختلفة مجموعات مختلفة من الخصائص. سيكون للوحدة المستخدمة في نظام استشعار مدمج أولويات مختلفة تمامًا مقارنة بتلك المستخدمة في آلة معالجة عالية الطاقة. يساعد فهم حالات الاستخدام النموذجية في توضيح المواصفات التي ينبغي التركيز عليها.

فيما يلي نظرة عامة مبسطة على الاختيار:

ومن خلال تحديد المتطلبات الحقيقية لكل حالة استخدام وفقًا لخصائص محددة، يمكن للفرق اختيار وحدات ليست مناسبة فحسب، بل محسنة لأنظمتها.

قائمة مرجعية عملية لفرق الهندسة والمشتريات

قائمة مراجعة التقييم

عند اختيار وحدة ليزر صناعية أو ليزر مقترن بالألياف لمشروع جديد، ضع في اعتبارك قائمة المراجعة العملية التالية:

1. توضيح المواد المستهدفة وأهداف العملية.

2. تحديد نطاق الطول الموجي اللازم وأي قيود.

3. تقدير الحد الأدنى المطلوب من الطاقة ودورة العمل.

4. حدد جودة الشعاع المقبولة لحجم النقطة المقصودة ودقتها.

5. قرر ما إذا كان الإخراج المباشر أو اقتران الألياف أكثر ملاءمة.

6. تحديد خيارات التبريد وقيود المساحة في الجهاز.

7. مراجعة ميزات واجهة التعديل والتحكم المطلوبة.

8. تقييم توقعات الموثوقية والظروف البيئية.

9. اطلب المواصفات التفصيلية وبيانات الاختبار عند توفرها.

10. تأكد من التركيب الميكانيكي وأنواع الموصلات وأطوال الكابلات.

يؤدي استخدام قائمة مرجعية منظمة إلى مواءمة الفرق الفنية وفرق الشراء والعمليات حول مجموعة مشتركة من المعايير ويقلل من مخاطر عمليات الرقابة.



ملخص والخطوات التالية

يجب تقييم وحدات الليزر الصناعية وأشعة الليزر المقترنة بالألياف كمكونات للنظام بدلاً من المنتجات المستقلة. يتفاعل الطول الموجي، والطاقة، وجودة الشعاع، وتوصيل الألياف، والاستقرار، وواجهات التحكم، والسلوك الحراري لتشكيل الأداء النهائي للتطبيق. ومن خلال فحص كل من هذه الخصائص في سياق ظروف التشغيل الحقيقية، يمكن للفرق الهندسية بناء معدات أكثر موثوقية ودعم جودة الإنتاج المتسقة.

بالنسبة للمؤسسات التي تعمل مع شركاء تصنيع خارجيين أو تخطط للتعاون في مجال تصنيع المعدات الأصلية، فإن الفهم الواضح لهذه الخصائص يجعل الاتصال الفني أكثر كفاءة. كما أنه يوفر أساسًا أقوى لمقارنة العروض والتفاوض بشأن المواصفات وتخطيط أجيال المنتجات المستقبلية.

الأسئلة المتداولة

1. ما هي أهم خصائص وحدة الليزر؟

وتشمل أهم الخصائص الطول الموجي، وقدرة الخرج، وجودة الشعاع، والاستقرار، وتوافق الألياف، وواجهات التحكم، والسلوك الحراري. تحدد هذه العوامل معًا ما إذا كانت الوحدة يمكنها تلبية متطلبات الأداء والموثوقية للتطبيق المقصود.

2. لماذا تعتبر جودة الشعاع مهمة جدًا في التطبيقات الصناعية؟

تؤثر جودة الشعاع بشكل مباشر على مدى إحكام تركيز الليزر ومقدار كثافة الطاقة المتوفرة في قطعة العمل أو هدف المستشعر. عادةً ما تؤدي جودة الشعاع الأعلى إلى ميزات أكثر دقة وحواف أنظف وقابلية تكرار محسنة وتحكم أفضل في توصيل الطاقة.

3. ما هي المزايا التي تقدمها أجهزة الليزر المقترنة بالألياف في تصميم المعدات؟

تسمح أجهزة الليزر المقترنة بالألياف بوضع المصدر البصري بعيدًا عن رأس المعالجة، مما يحسن مرونة التخطيط ويبسط التصميم الميكانيكي. توفر الألياف توصيلًا ثابتًا للشعاع، وتقلل من حساسية المحاذاة، ويمكن أن تجعل التكامل أسهل في الآلات المعقدة أو ذات المساحة المحدودة.

4. كيف ينبغي للفريق الهندسي أن يبدأ في اختيار وحدة الليزر؟

تتمثل نقطة البداية العملية في تحديد التطبيق بالتفصيل: المواد، وسرعة العملية، ومتطلبات الدقة، والمساحة المتاحة، والظروف البيئية. ومن هناك، يمكن للفرق ترجمة هذه الاحتياجات إلى أهداف محددة للطول الموجي، والطاقة، وجودة الشعاع، وطريقة التسليم، وميزات التحكم.

5. هل يعتبر تصنيف الطاقة الأعلى دائمًا خيارًا أفضل؟

إن تصنيف الطاقة الأعلى ليس أفضل تلقائيًا. في العديد من المشاريع، يكون الاستقرار وجودة الشعاع وملاءمة التكامل أكثر أهمية من الطاقة القصوى. غالبًا ما يؤدي اختيار الطاقة المناسبة مع الإدارة الحرارية القوية إلى أداء أفضل وموثوقية النظام على المدى الطويل.
