에이 파이버 결합 레이저 다이오드는 단순히 파이버에 연결된 레이저 소스가 아닙니다. 이는 레이저 빔이 대상 섬유에 들어가고 내부에서 유도될 수 있을 만큼 정밀하게 형성되고 정렬되어야 하는 통합된 광학, 기계, 열 및 전기 시스템입니다.
OEM 브랜드, 장비 제조업체 및 산업 통합업체의 경우 올바른 광섬유 결합 레이저 설계를 통해 빔 전달을 개선하고 시스템 통합을 단순화하며 정렬 위험을 줄이고 안정적인 장기 작동을 지원할 수 있습니다. 잘못된 설계는 불필요한 광 손실, 불안정한 출력, 과도한 열, 커넥터 손상 또는 애플리케이션 종료 시 포커싱 성능 저하를 초래할 수 있습니다.
~에 Aiming Laser Technology Co., Ltd. 는 의료 기기, 생체 의학 기기, 조명 시스템, 연구 장비, 감지 플랫폼 및 산업용 레이저 제품에 대한 맞춤형 광섬유 결합 레이저 모듈이 필요한 OEM 고객과 협력하고 있습니다. 실제 엔지니어링 논의에서 동일한 질문이 반복적으로 나타납니다. 어떤 광케이블 결합 방법과 광케이블 사양이 전력, 빔 품질, 비용, 신뢰성 및 제조 가능성 사이에서 최상의 균형을 제공합니까?
이 가이드에서는 응용 분야 관점에서 레이저 다이오드 파이버 커플링의 기본 사항을 설명합니다. 또한 맞춤형 광섬유 결합 레이저 모듈을 개발할 때 구매 팀, 광학 엔지니어 및 제품 관리자가 사용할 수 있는 선택 프레임워크를 제공합니다.
파이버 결합 레이저 다이오드는 레이저 광을 광섬유에 발사하는 반도체 레이저 패키지입니다. 빔이 야외를 통과하는 대신 광섬유는 레이저 소스의 빛을 원격 출력 위치로 안내합니다.
기본 시스템에는 일반적으로 다음이 포함됩니다.
- 레이저 다이오드 또는 다이오드 레이저 모듈
- 시준 및 포커싱 광학
- 광섬유
- 결합 및 정렬 구조
- 기계식 하우징
- 전기 배선, 변조 입력 또는 드라이버 인터페이스
- 출력 커넥터 또는 베어 파이버 종단

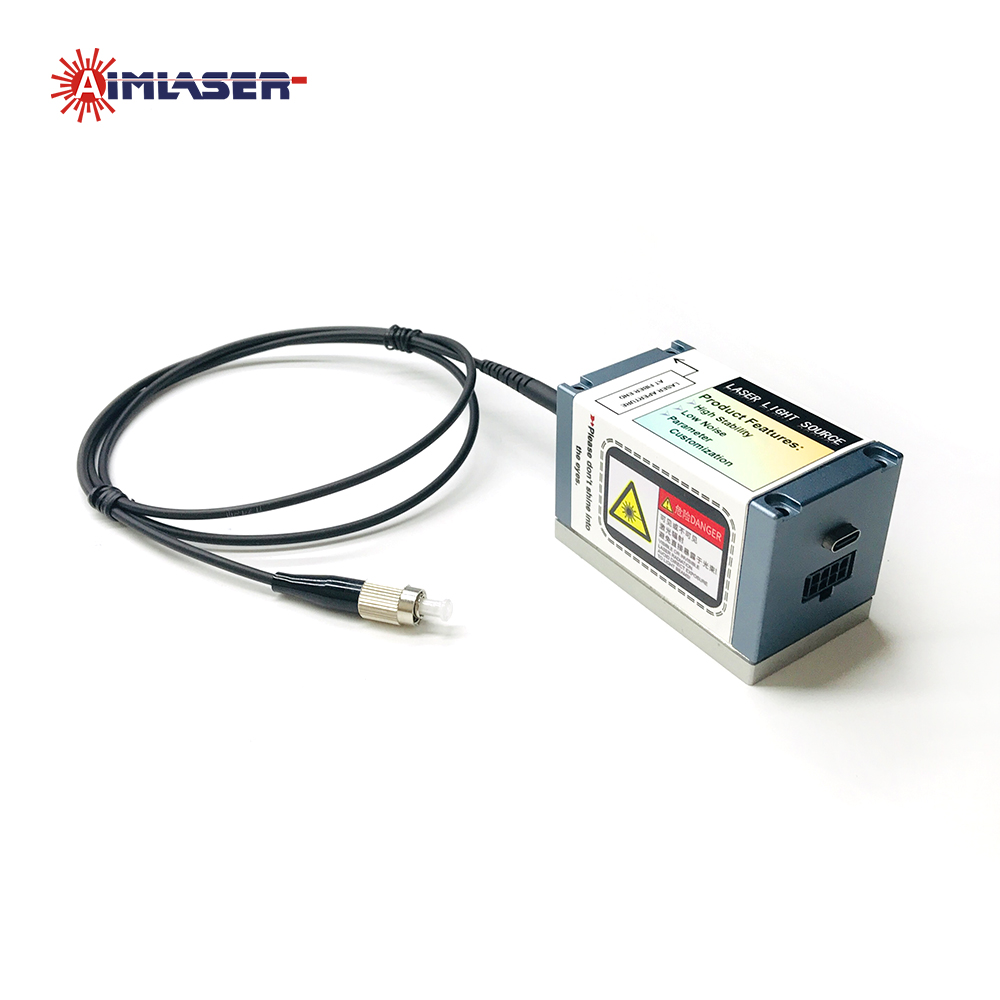

광섬유는 레이저 패키지에 직접 통합될 수 있습니다. 이는 일반적으로 피그테일형 레이저 다이오드 또는 파이버 피그테일형 레이저 모듈 이라고 합니다 . 다른 구성에서 모듈은 FC/PC, FC/APC, SMA 또는 ST와 같은 연결형 출력을 사용할 수 있습니다.
파이버 커플링을 사용하는 주된 이유는 간단합니다. 이를 통해 레이저 빔을 장비나 시스템에 유연하고 안전하며 일관되게 전달할 수 있습니다.
잘 설계된 광섬유 결합 레이저는 OEM 장비 제조업체에 다음과 같은 도움을 줄 수 있습니다.
- 컴팩트하거나 밀폐된 장비를 통해 레이저 광을 전달합니다.
- 도달하기 어려운 위치에 광전력을 전달합니다.
- 시스템 내부의 자유 공간 정렬 요구 사항을 줄입니다.
- 제품 모듈성 향상
- 교체 가능하거나 커넥터화된 광학 어셈블리 지원
- 광섬유 내에서 빔 경로를 제한하여 안전성 향상
- 소형 장비를 위한 보다 깨끗한 기계 아키텍처 생성
그러나 광섬유 커플링은 결코 '일률적으로 적용'할 수 없습니다. 광섬유 코어 직경, 개구수, 파장, 레이저 발산, 커플링 렌즈 설계, 정렬 공차, 출력 전력 및 열 관리 요구 사항을 함께 고려해야 합니다.
레이저 다이오드는 매우 다양한 빛을 생성합니다. 또한 출력은 일반적으로 비대칭입니다. 빔은 다이오드의 빠른 축과 느린 축에서 다르게 퍼집니다. 이러한 비대칭성은 레이저 다이오드를 광섬유에 연결하는 데 정밀한 광학 장치와 주의 깊은 조립이 필요한 주요 이유 중 하나입니다.
문제는 다이오드의 광 출력을 광섬유의 수용 능력에 맞추는 것입니다.
두 가지 섬유 매개변수가 특히 중요합니다.
- 코어 직경
- 개구수(NA)
코어 직경은 빛을 안내하는 데 사용할 수 있는 물리적 영역을 결정합니다. 개구수는 빛을 내부적으로 계속 안내하면서 광섬유가 수용할 수 있는 입력 각도의 범위를 결정합니다.
집중된 빔이 파이버 코어에 비해 너무 크면 레이저 출력의 일부가 코어를 놓칠 수 있습니다.
빔이 광섬유의 수용각보다 큰 각도로 입사하면 일부 빛이 코어가 아닌 클래딩에서 전파될 수 있습니다. 이러한 원치 않는 클래딩 모드는 누출되어 국지적 발열을 일으키고 전달 전력을 감소시키며 장기적인 신뢰성 문제를 야기할 수 있습니다.
실제 OEM 프로젝트에서는 광 커플링 성능을 하나의 개별 매개변수가 아닌 전체 시스템으로 평가해야 합니다.
| 설계 요소 | 중요한 이유 | 일반적인 설계 영향 |
|---|---|---|
| 파장 | 애플리케이션 및 광섬유 전송 특성과 일치해야 함 | 레이저 다이오드 선택, 코팅 및 섬유 유형 결정 |
| 출력 전력 | 열 설계 및 파이버 엔드 전력 밀도에 영향을 미칩니다. | 전력이 높을수록 더 강력한 열 및 신뢰성 제어가 필요합니다. |
| 섬유 코어 직경 | 결합 공차 및 빔 전달 동작에 영향을 미칩니다. | 코어가 클수록 결합하기가 더 쉽지만 빔 품질이 저하될 수 있습니다. |
| 수치 조리개 | 섬유의 각도 수용을 정의합니다. | 낮은 NA 광섬유에는 보다 제어된 빔 형성이 필요합니다. |
| 파이버 모드 유형 | 빔 품질과 전력 처리 균형을 결정합니다. | 단일 모드는 우수한 빔 품질을 지원합니다. 멀티모드는 더 높은 커플링 허용오차를 지원합니다. |
| 커플링 광학 | 파이버 주입 전에 다이오드 출력 형성 | 효율성, 스폿 크기, 수차 및 비용을 결정합니다. |
| 커넥터 유형 | 통합 호환성 결정 | FC/PC, FC/APC, SMA 및 ST는 다양한 시스템 요구 사항을 충족합니다. |
| 정렬 안정성 | 수명 일관성에 영향을 미침 | 기계적 드리프트는 시간이 지남에 따라 출력 전력을 감소시킬 수 있습니다. |
파이버 결합 레이저 모듈을 선택할 때 파장과 출력 전력만 지정하는 것만으로는 충분하지 않습니다. 섬유 자체는 레이저 소스 및 최종 사용 요구 사항과 일치해야 합니다.
섬유 코어는 중앙의 도광 영역입니다. 코어가 클수록 일반적으로 들어오는 빔에 대해 더 큰 목표를 제공하므로 정렬이 더 관대해집니다.
예를 들어, 105μm 또는 200μm 코어가 있는 다중 모드 광섬유는 일반적으로 소형 코어 단일 모드 광섬유보다 빛을 더 쉽게 받아들일 수 있습니다. 그렇다고 해서 그것이 더 나은 선택이라는 것을 자동으로 의미하는 것은 아닙니다.
더 큰 파이버 코어는 다음과 같은 장단점을 가져올 수 있습니다.
- 출력 시 낮은 공간 빔 품질
- 아주 작은 지점에 초점을 맞추는 능력이 감소합니다.
- 더 큰 모달 변형
- 다양한 출력 강도 분포
- 섬유 구성에 따라 굽힘 한계가 더 커질 수 있음
소형 코어 광섬유는 일반적으로 최종 응용 분야에 높은 빔 품질, 작은 초점 지점 또는 제어된 광학 전달이 필요할 때 사용됩니다. 회절 제한 빔 품질보다 전력 전달, 결합 허용 오차 또는 비용이 더 중요한 경우 더 큰 코어 다중 모드 광섬유가 선택되는 경우가 많습니다.
조리개 수치는 광섬유의 빛 수용 능력을 나타냅니다. 간단히 말하면, 빛이 계속 안내되는 동안 입력 원뿔의 너비가 얼마나 넓은지를 나타냅니다.
NA가 더 높은 광섬유는 더 발산되는 빔을 수용할 수 있습니다. 이는 특히 고도로 발산하는 레이저 다이오드 방출로 작업할 때 결합을 더 쉽게 만들 수 있습니다.
NA가 낮은 광섬유는 보다 정교한 빔 제어가 필요합니다. 이 제품의 장점에는 향상된 출력 시준 또는 더 엄격한 각도 성능이 필요한 광학 시스템과의 호환성이 포함될 수 있습니다.
파이버 결합 레이저 OEM 프로젝트의 주요 엔지니어링 목표는 레이저 빔 크기와 각도 분포가 파이버 코어 및 NA와 모두 호환되는지 확인하는 것입니다.
유용한 규칙: 광섬유는 레이저 소스의 사용 가능한 광학 밝기를 수용할 만큼 충분히 크고 NA가 충분해야 합니다. 어떤 렌즈 시스템도 광원의 근본적인 밝기 제한을 극복할 수 없습니다.
단일 모드와 다중 모드 광섬유 사이의 선택은 광섬유 결합 레이저 프로젝트에서 가장 중요한 결정 중 하나입니다.
단일 모드 광섬유는 하나의 기본 전파 모드를 지원합니다. 이를 통해 탁월한 공간 빔 품질이 가능하고 깨끗하고 초점이 잘 맞춰진 출력 빔을 생성할 수 있습니다.
단일 모드 광섬유 결합 레이저 모듈은 응용 분야에서 다음이 필요할 때 일반적으로 고려됩니다.
- 높은 빔 품질
- 작은 초점 크기
- 정밀 분광학
- 간섭계
- 생체의학 분석
- 섬유 감지
- 응집성 광학 시스템
- 정밀 연구 장비
그러나 레이저 광을 단일 모드 광섬유에 결합하는 것은 어렵습니다. 파이버 코어는 작고 정렬 허용 오차가 엄격하며 광학 시스템은 레이저 다이오드의 비대칭 고속 축 및 저속 축 발산을 주의 깊게 관리해야 합니다.

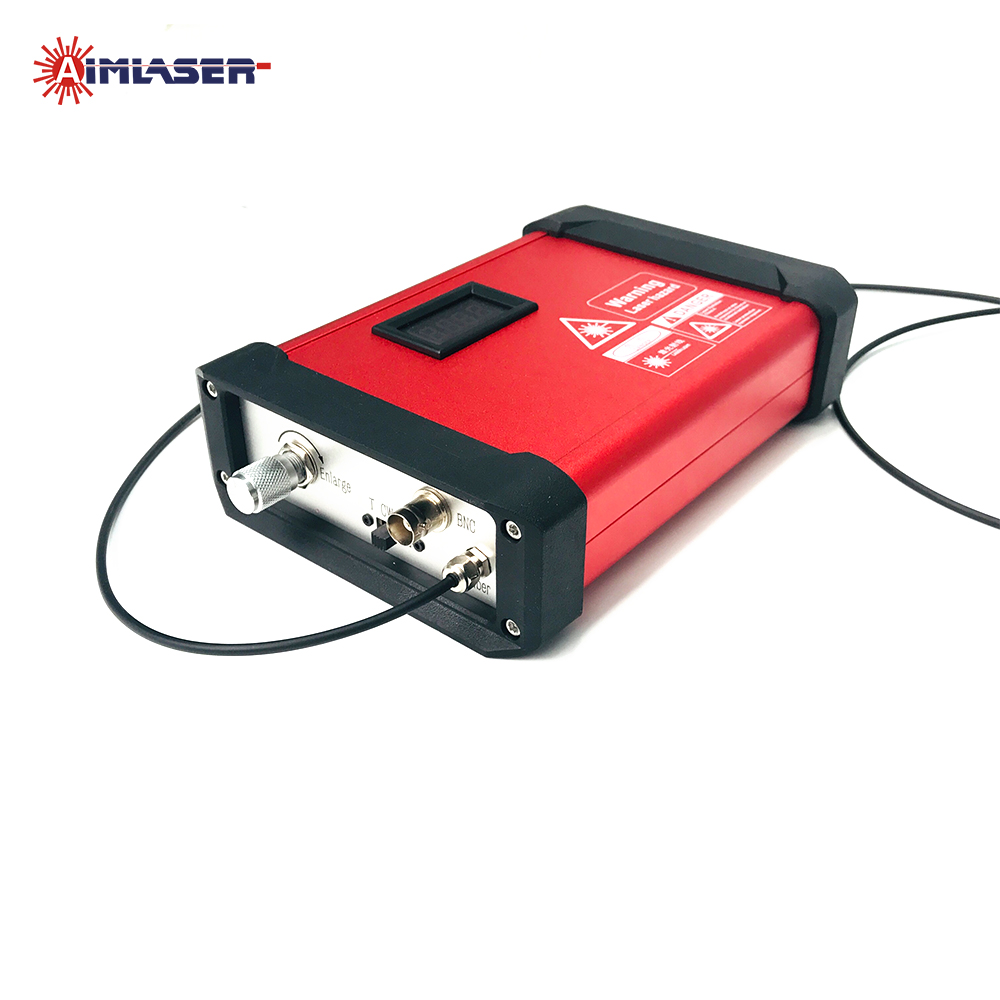

다중 모드 광섬유는 다양한 전파 모드를 지원합니다. 일반적으로 더 큰 코어, 더 큰 정렬 허용 오차 및 더 높은 전력 또는 덜 빔에 중요한 애플리케이션을 위한 더 쉬운 결합을 제공합니다.

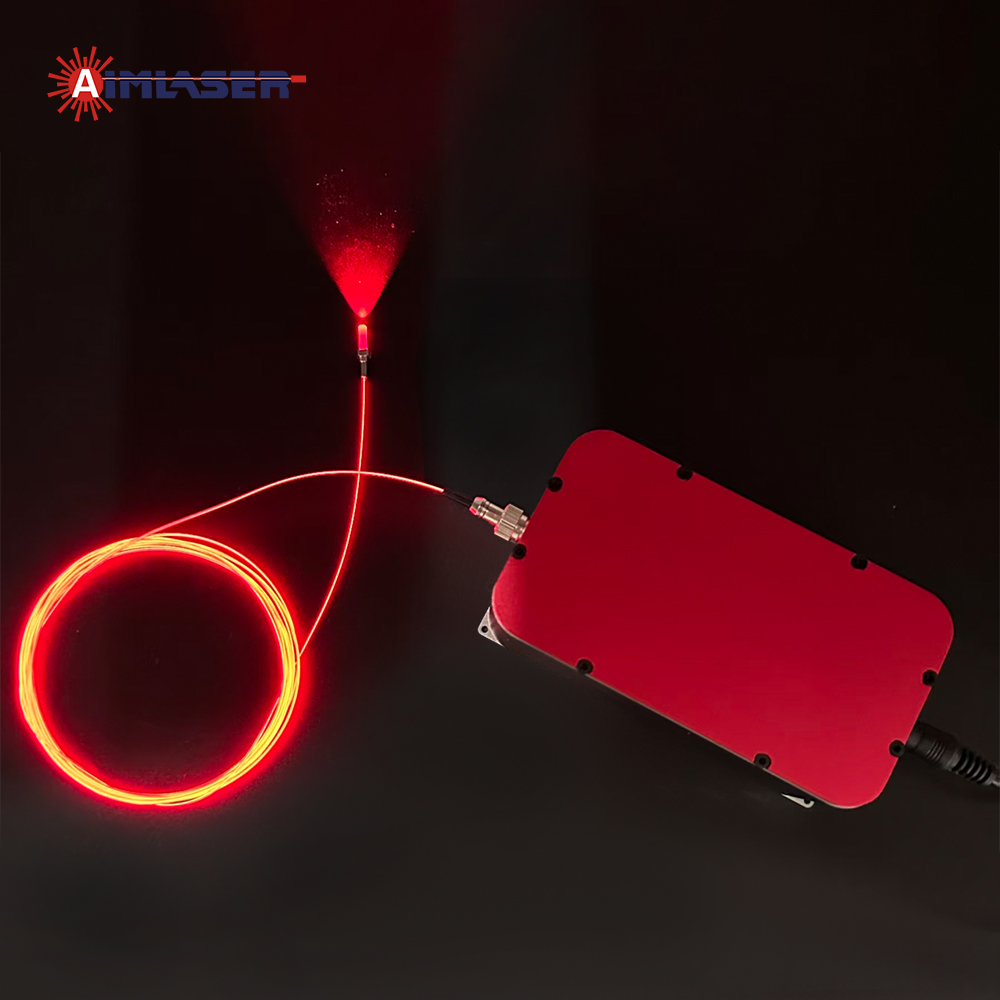

다중 모드 광섬유 결합 레이저는 다음과 같은 용도로 선택되는 경우가 많습니다.
- 의료 조명
- 레이저 펌핑
- 산업용 감지 시스템
- 머신비전 조명
- 분석기기
- 재료 처리 하위 시스템
- 디스플레이 및 조명 시스템
- 일반 광전력 전달
출력은 단일 모드 출력보다 공간적으로 덜 균일하거나 초점을 맞추기 어려울 수 있습니다. 그러나 많은 OEM 제품의 경우 다중 모드 광섬유는 더 나은 결합 허용 오차와 잠재적으로 더 높은 전달 전력을 제공하므로 가장 실용적인 솔루션을 제공합니다.
| 기능 | 단일 모드 광섬유 | 다중 모드 광섬유 |
|---|---|---|
| 빔 품질 | 훌륭한 | 섬유 및 발사 조건에 따라 보통에서 좋음까지 |
| 커플링 공차 | 매우 빡빡함 | 더 관대하다 |
| 코어 직경 | 보통 작은 | 일반적으로 더 큰 |
| 집중성 | 매우 높음 | 단일 모드보다 낮음 |
| 광학 설계의 어려움 | 높은 | 보통의 |
| 일반적인 사용 | 감지, 분광학, 정밀 광학 | 조명, 전력 공급, 산업 시스템 |
| 비용 민감도 | 종종 더 높은 | 높은 공차 설계에 더 경제적임 |
커플링 아키텍처는 성능, 비용, 제조 가능성 및 장기 안정성에 큰 영향을 미칩니다. 세 가지 일반적인 접근 방식은 주요 엔지니어링 상충관계를 보여줍니다.
맞대기 결합은 광섬유를 레이저 다이오드 면에 가깝게 배치하고 광섬유 코어를 방출 영역에 정렬합니다. 그런 다음 접착제, 용접 또는 기타 기계적 유지 방법을 사용하여 섬유를 제자리에 고정합니다.
주요 장점은 단순성입니다.
맞대기 커플링은 중간 광학 장치를 거의 또는 전혀 사용하지 않기 때문에 다음을 제공할 수 있습니다.
- 구성 요소 수 감소
- 컴팩트한 패키지 크기
- 제조 비용 절감
- 더 빠른 기본 조립
- 덜 까다로운 애플리케이션에 적합한 성능
한계는 다이오드 레이저가 고도로 발산하는 빔을 방출한다는 것입니다. 전용 빔 성형 광학 장치가 없으면 빛의 대부분이 광섬유의 개구수나 코어 크기와 일치하지 않을 수 있습니다.
따라서 맞대기 결합은 일반적으로 다음과 같은 경우에 더 적합합니다.
- 출력 전력 요구 사항이 적당합니다.
- 결합 효율은 주요 설계 목표가 아닙니다.
- 대상 섬유는 상대적으로 큰 코어와 높은 NA를 가지고 있습니다.
- 프리미엄 빔 품질보다 비용이 더 중요
- 최종 애플리케이션은 낮은 광학 효율을 견딜 수 있습니다.
고정밀, 고전력 또는 소형 코어 광섬유 응용 분야의 경우 맞대기 결합은 일반적으로 선호되는 솔루션이 아닙니다.
볼 렌즈 커플링은 레이저 다이오드와 광섬유 사이에 소형 볼 렌즈를 배치합니다. 렌즈는 더 많은 발산 다이오드 출력을 광섬유 코어로 수집하고 집중시킵니다.
이 접근 방식은 직접 맞대기 결합에 비해 결합 효율을 향상시킬 수 있습니다. Ball lens는 기계적 대칭성을 제공하므로 슬리브 또는 페럴 구조의 센터링 및 통합을 단순화할 수 있습니다.
잠재적인 이점은 다음과 같습니다.
- 직접 결합보다 더 나은 광학 수집
- 컴팩트한 광학 어셈블리
- 상대적으로 단순한 렌즈 기하학
- 선택된 소형 패키지 디자인에 적합
- 성능과 비용의 합리적인 균형
그러나 볼 렌즈는 광학 수차를 유발할 수 있습니다. 높은 개구수와 구면 형상은 특히 소형 코어 광섬유에 결합할 때 더 큰 초점을 맞추거나 덜 이상적인 빔 형성을 생성할 수 있습니다.
볼 렌즈 커플링은 프로젝트에서 버트 커플링보다 향상된 성능이 필요하지만 완전히 수정된 FAC/SAC 광학 트레인의 정밀도는 필요하지 않은 경우 실용적인 선택이 될 수 있습니다.
중간 시준은 하나 이상의 광학 요소를 사용하여 먼저 다이오드 레이저 출력의 모양을 바꾼 다음 광섬유에 초점을 맞춥니다.
이는 까다로운 광섬유 결합 레이저 시스템에 가장 적합한 접근 방식입니다.
일반적인 고성능 배열에는 다음이 포함될 수 있습니다.
- FAC(Fast-Axis Collimator) 렌즈
- 저속축 콜리메이터(SAC) 렌즈
- 비구면 포커싱 렌즈
- 정밀 정렬 장치
- 조립 중 능동 전력 모니터링
- 최적 정렬 후 안정적인 접합 또는 용접
FAC는 레이저 다이오드의 매우 다양한 고속 축을 교정합니다. SAC는 낮은 발산 느린 축을 제어하는 데 도움이 됩니다. 함께, 이들은 빔 비대칭성을 줄이고 출력이 대상 광섬유에 대해 보다 효과적으로 형성될 수 있도록 합니다.
이 아키텍처는 다음과 같은 경우에 특히 유용합니다.
- 단일 모드 광섬유 커플링
- 소형 코어 광섬유 응용
- Low-NA 파이버 커플링
- 고휘도 레이저 시스템
- 분광학 및 감지 장비
- 높은 전달 광파워가 요구되는 시스템
- 엄격한 출력 일관성 요구 사항을 갖춘 OEM 제품
단점은 비용과 복잡성입니다. 더 많은 광학 요소에는 더 정밀한 정렬, 더 신중한 기계 설계, 더 정교한 생산 관리가 필요합니다.
낮은 NA 808nm 파이버 결합 반도체 레이저에 대한 최근 기술 연구에서는 FAC, SAC 및 비구면 포커싱 렌즈를 사용하는 광학 시스템이 실험 조건에서 200μm, 0.12 NA 파이버에서 95%의 보고된 결합 효율을 달성할 수 있음을 보여주었습니다. 이는 모든 제품이 동일한 결과에 도달한다는 것을 의미하지는 않지만 까다로운 커플링 프로젝트에서 신중하게 설계된 빔 형성이 중요한 이유를 보여줍니다.
효과적인 OEM 선택 프로세스는 카탈로그 부품 번호가 아닌 애플리케이션부터 시작됩니다.
견적을 요청하기 전에 다음 사양을 정의하십시오.
레이저 파장은 응용 분야에 필요한 광학적 상호 작용과 일치해야 합니다.
일반적인 예는 다음과 같습니다.
- 형광 여기, 검사 및 보라색광 응용 분야를 위한 405nm
- 청색 조명 및 디스플레이 관련 시스템의 경우 450 nm
- 녹색 레이저 용도의 경우 520nm
- 적색 정렬, 감지, 조명 및 위치 지정을 위한 635nm, 640nm, 650nm
- 감지, 감지 및 근적외선 시스템을 위한 780nm 및 850nm
- 거리 측정 및 펄스 감지 애플리케이션을 위한 905nm
- 의료, 감지, 연구 및 근적외선 광학 시스템용 1064 nm
Aiming Laser는 405 nm, 450 nm, 520 nm, 635 nm, 650 nm, 780 nm, 850 nm, 905 nm 및 1064 nm를 포함한 파장에 걸쳐 맞춤형 파이버 결합 레이저 다이오드 모듈을 제공합니다. 사용 가능한 저전력 모듈 옵션에는 특정 설계 요구 사항에 따라 약 1mW ~ 50mW가 포함됩니다.
필요한 출력 전력은 레이저 다이오드 소스뿐만 아니라 광섬유 출력에서도 정의되어야 합니다.
결합 손실, 커넥터 손실, 광섬유 손실, 광학 부품 손실이 최종 전달 전력을 감소시킬 수 있기 때문에 이러한 구별이 중요합니다.
OEM 사양을 준비할 때 다음을 명시하십시오.
- 광섬유 출력에 필요한 광 전력
- 내력
- 연속파 또는 펄스 작동
- 변조 요구 사항
- 측정 조건
- 작동 온도 범위
- 시간이 지나도 안정성이 필요함
광섬유 코어와 NA는 빔 전달 목표에 따라 선택되어야 합니다.
예를 들어:
- 우수한 빔 품질과 정밀한 포커싱을 위해 소형 코어 단일 모드 광섬유를 선택하십시오.
- 결합 허용 오차와 전력 공급이 더 중요한 경우 더 큰 코어 다중 모드 광섬유를 선택하십시오.
- 광학 시스템에 제어된 각도 출력이 필요하고 결합 광학 장치가 더 엄격한 허용 오차를 지원할 수 있는 경우에만 낮은 NA 광섬유를 선택하십시오.
- 보다 강력하고 비용 효율적인 OEM 통합을 위해 더 큰 코어, 더 높은 NA 파이버를 고려하십시오.
Aiming Laser에는 3.5μm, 4μm, 6.5μm, 9μm 등의 단일 모드 파이버 코어 옵션과 50μm, 62.5μm, 105μm, 125μm, 170μm, 200μm 등의 다중 모드 옵션이 나와 있습니다.
커넥터는 고객의 광학 아키텍처 및 설치 프로세스에 맞아야 합니다.
일반적인 선택 사항은 다음과 같습니다.
- FC/PC: 일반 광커플링에 널리 사용되는 커넥터입니다.
- FC/APC: 각도가 있는 물리적 접촉을 사용하여 후면 반사를 줄입니다.
- SMA: 강력한 다중 모드 및 산업 스타일 광 전달을 위해 선택되는 경우가 많습니다.
- ST: 선택된 레거시 또는 산업용 시스템에 사용되는 총검형 커넥터입니다.
- 베어 파이버: 레이저 모듈이 OEM 장비에 영구적으로 통합될 때 선호되는 경우가 많습니다.
섬유 길이도 중요합니다. 광섬유가 길수록 라우팅 유연성이 향상되지만 포장, 굽힘 및 취급 문제가 발생할 수 있습니다. 파이버 재킷, 굽힘 반경, 스트레인 릴리프 및 커넥터 종단은 제품 개발 프로세스 초기에 정의되어야 합니다.

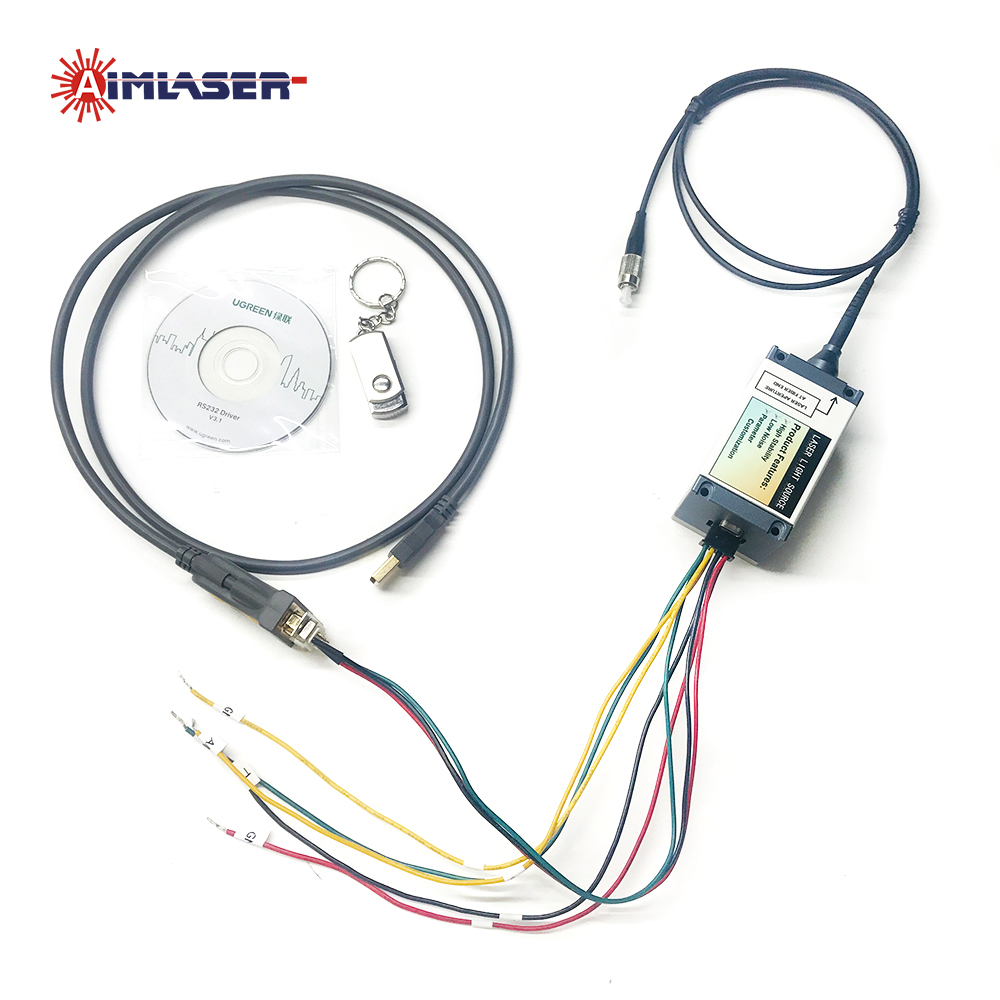

파이버 결합 레이저 모듈에는 다음이 필요할 수 있습니다.
- 연속파 운전
- TTL 변조
- 아날로그 변조
- 펄스 작동
- 외부 드라이버 호환성
- 고정 전원 제어
- 조정 가능한 전류 제어
- 인터록 또는 안전 통합
전기적 요구사항은 광학적 요구사항과 함께 지정되어야 합니다. 올바른 파장을 제공하지만 변조 속도, 전류 제어 또는 열 요구 사항을 충족하지 못하는 모듈은 최종 장치에 적합하지 않을 수 있습니다.
결합 효율은 광섬유의 유도 모드로 성공적으로 발사되는 사용 가능한 레이저 전력의 일부를 나타냅니다.
단순화된 표현은 다음과 같습니다:
결합 효율=광섬유에 전달되는 광전력/레이저 소스에서 방출되는 광전력×100%
실제 결합 효율은 정렬 이상의 것에 달려 있습니다. 다음의 영향을 받을 수 있습니다.
- 레이저 다이오드 빔 발산
- 빔 타원율
- 섬유 코어 직경
- 섬유 NA
- 렌즈 투과
- 반사 손실
- Fiber-End 품질
- 정렬 정밀도
- 광학 수차
- 기계적 안정성
- 온도 변화
- 접착제 수축 또는 장기간의 재료 이동
다중 모드 시스템의 경우 더 큰 코어와 더 높은 NA는 실제 커플링 허용 오차를 향상시킬 수 있습니다. 단일 모드 시스템의 경우 모드 일치가 훨씬 더 중요해집니다.
다이오드-멀티모드 광섬유 결합에 대한 시뮬레이션 기반 연구에서는 렌즈 굴절 및 광섬유 끝 손실이 포함되지 않은 경우 최대 시뮬레이션 결합 효율이 97.55%인 것으로 보고되었습니다. 이는 중요한 구매 포인트를 강조합니다. 보고된 광학 효율성은 항상 테스트 조건과 함께 해석되어야 합니다.
공급업체를 비교할 때 '커플링 효율은 무엇입니까?'만 묻지 마십시오.
묻다:
1. 그 값은 측정된 것인가, 아니면 시뮬레이션된 것인가?
2. 레이저 다이오드, 패키지 내부 또는 광섬유 출력에 수치가 지정되어 있습니까?
3. 결과에 커넥터 및 광케이블 끝 손실이 포함됩니까?
4. 어떤 전류, 온도, 파장에서 측정되었습니까?
5. 효율성은 일반적인 값인가요, 아니면 보장된 생산 사양인가요?
6. 배송 전에 출력 전력을 확인하는 테스트 방법은 무엇입니까?
7. 장기적인 출력 안정성은 어떻게 제어됩니까?
열 제어 불량은 레이저 다이오드 시스템의 성능 드리프트 및 조기 고장의 가장 일반적인 원인 중 하나입니다.
레이저 다이오드가 가열되면 다음과 같은 몇 가지 문제가 나타날 수 있습니다.
- 파장 이동
- 광효율 감소
- 출력 전력 변화
- 더 높은 임계 전류
- 다이오드 접합에 대한 스트레스 증가
- 수명 단축
- 높은 듀티 사이클 애플리케이션의 불안정성
파이버 결합 모듈에서 결합이 불량하면 파이버 입력에서 로컬 전력 밀도가 증가할 수 있습니다. 이는 섬유 끝 근처의 가열, 접착력 저하, 오염 손상 또는 점진적인 출력 저하로 이어질 수 있습니다.
따라서 첫 번째 현장 고장 이후가 아니라 설계 단계에서 신뢰성을 고려해야 합니다.
OEM 레이저 프로젝트의 경우 실제 신뢰성 계획에는 다음이 포함되어야 합니다.
- 출하 전 광전력 검증
- 전류 및 전압 테스트
- 빔 또는 광섬유 출력 검사
- 필요한 경우 온도 성능 점검
- 중요한 애플리케이션에 대한 번인 요구 사항
- 섬유 인장력 및 변형 완화 검증
- 커넥터 점검 및 청소 관리
- 출력 드리프트에 대해 정의된 한계
- 주요 광학 부품에 대한 변경 제어 절차
생산 번인은 일반적으로 작동 수명 초기에 고장이 날 수 있는 장치를 걸러내는 데 사용됩니다. 레이저 다이오드 신뢰성 백서에는 많은 제조 환경에서 번인(burn-in) 기간이 일반적으로 100시간 미만이라고 나와 있지만 정확한 기간은 제품, 애플리케이션, 신뢰성 목표에 따라 다릅니다.
의료, 과학, 분석 또는 산업 장비의 경우 고객은 OEM 계약에서 신뢰성 요구 사항을 정의해야 합니다. 여기에는 출력 안정성 한계, 샘플 크기, 허용 기준, 환경 조건 및 구성 요소 변경에 대한 알림 절차가 포함될 수 있습니다.
평가에는 표준 레이저 모듈이 유용할 수 있습니다. 그러나 OEM 제품에는 특정 기계, 광학 및 상업적 요구 사항에 맞는 설계가 필요한 경우가 많습니다.
OEM 관점에서 볼 때 최고의 맞춤형 광섬유 결합 레이저 설계가 반드시 이론적 효율성이 가장 높은 설계는 아닙니다. 고객의 원가 목표, 설치 공간, 생산량, 최종 사용자 기대치를 충족시키면서 안정적인 성능을 제공하는 디자인입니다.
파이버 결합 레이저 모듈은 최종 장비 환경을 중심으로 설계되어야 합니다.
주요 질문은 다음과 같습니다.
- 레이저가 지속적으로 작동합니까, 아니면 간헐적으로 작동합니까?
- 모듈이 밀폐된 인클로저에 설치되어 있습니까?
- 진동이나 움직임이 발생합니까?
- 광섬유가 움직이는 기계 조립체를 통해 라우팅됩니까?
- 출력이 일회용 광학 부품으로 전달됩니까?
- 시스템에 표준 커넥터가 필요합니까?
- 역반사가 문제가 되나요?
- 장치에 아날로그 또는 TTL 변조가 필요합니까?
- 레이저가 안전에 민감한 시스템에 사용됩니까?
- 고객이 자사 브랜드 브랜드 또는 맞춤형 포장을 필요로 합니까?
과도한 사양은 최종 제품에 의미 있는 이점을 제공하지 못한 채 비용을 증가시킬 수 있습니다.
예를 들어, 단일 모드 광섬유 결합 레이저는 빔 품질 때문에 매력적으로 보일 수 있습니다. 그러나 최종 응용 분야에 균일한 조명이나 일반 광 전력 전달만 필요한 경우 적절하게 설계된 다중 모드 광섬유 솔루션은 더 나은 결합 허용 오차, 더 낮은 비용 및 더 견고한 제조를 제공할 수 있습니다.
마찬가지로, 소형 코어, 낮은 NA 광섬유 설계에는 복잡한 FAC/SAC 광학 시스템이 필수적일 수 있습니다. 덜 까다로운 광학 설정에 사용되는 대형 코어 다중 모드 광섬유 모듈에는 필요하지 않을 수 있습니다.
올바른 접근 방식은 적용 지점에서 요구되는 성능부터 시작한 다음 섬유, 커플링 시스템, 레이저 소스, 기계 하우징 및 전기 인터페이스를 통해 역방향으로 작업하는 것입니다.
제공된 광 출력이 예상보다 낮거나 일관성이 없거나 불안정한 경우 다음 체크리스트를 사용하십시오.
| 증상 | 예상 원인 | 권장 조치 |
|---|---|---|
| 낮은 섬유 출력 | 커플링 정렬 불량, 광섬유 끝 손상, 낮은 다이오드 출력 | 레이저 소스 전력 확인, 광섬유 끝 검사, 정의된 전류에서 출력 테스트 |
| 불안정한 출력 | 온도 변화, 드라이버 제어 불량, 간헐적인 연결 | 열 경로, 드라이버 안정성 및 케이블 연결을 확인하세요. |
| 시간이 지남에 따라 출력이 떨어짐 | 오염, 섬유 손상, 접착 노화, 다이오드 열화 | 커넥터 및 광케이블 끝을 검사하고 작동 온도 및 듀티 사이클을 검토합니다. |
| 초점이 잘 맞지 않는 지점 | 잘못된 광섬유 유형, 다중 모드 출력, 커넥터 정렬 불량 | 파이버 코어, NA 및 광 호환성 확인 |
| 섬유 입력 근처의 과도한 열 | 결합 불량, 높은 광학 밀도, 손상된 섬유 끝 | 정렬, 입력 광학 장치 및 열 보호 검토 |
| 일관되지 않은 생산 단위 | 조립 공차 또는 통제되지 않은 부품 변동 | 테스트 한계, 프로세스 제어, 변경 관리 절차 설정 |
커넥터화된 모듈의 경우 광케이블 끝을 깨끗하고 보호된 상태로 유지하십시오. 작은 입자나 표면 오염도 커플링 성능, 출력 전력 및 후면 반사에 영향을 미칠 수 있습니다.
유능한 OEM 공급업체는 애플리케이션 요구 사항을 제조 가능한 레이저 모듈 사양으로 변환하는 데 도움을 주어야 합니다.
Aiming Laser Technology Co., Ltd.는 국제 브랜드, 도매업체 및 장비 제조업체를 위한 맞춤형 파이버 결합 레이저 다이오드 모듈 및 피그테일형 레이저 설계를 지원합니다. 사용 가능한 사용자 정의에는 파장 선택, 출력 전력, 단일 모드 또는 다중 모드 광섬유, 코어 크기, 광섬유 길이, 커넥터 유형, 변조 모드, 기계적 하우징 및 애플리케이션별 통합이 포함될 수 있습니다.
회사가 등록한 제품 범위에는 FC/PC, FC/APC, SMA 및 ST를 포함한 커넥터 옵션과 함께 405nm ~ 1064nm 파장의 저전력 광섬유 결합 레이저 모듈이 포함됩니다.
성공적인 OEM 프로젝트를 위해 견적 요청 시 다음 정보를 제공해 주시기 바랍니다.
- 목표 파장
- 필요한 섬유 출력 전력
- 섬유 유형: 단일 모드 또는 다중 모드
- 코어 직경 및 NA(알려진 경우)
- 섬유 길이 및 재킷 요구 사항
- 커넥터 유형 또는 베어 파이버
- CW, TTL, 아날로그 또는 펄스 작동
- 공급 전압 및 전기 인터페이스
- 모듈 크기
- 작동 온도 범위
- 연간 주문량
- 애플리케이션 설명
- 필수 테스트, 라벨링, 포장 및 인증 요구 사항
가장 신뢰할 수 있는 파이버 결합 레이저는 파장만으로 선택되지 않습니다. 이는 레이저 다이오드, 결합 광학 장치, 파이버 코어, 개구수, 열 설계 및 최종 애플리케이션 간의 관계를 중심으로 설계되었습니다.
제품에 소형 405nm 단일 모드 피그테일 모듈, 조명용 520nm 파이버 결합 레이저, 감지용 905nm 레이저 소스 또는 1064nm 맞춤형 OEM 파이버 레이저 모듈이 필요한지 여부에 관계없이 사양은 완전한 광학 시스템으로 검토되어야 합니다.
OEM 광섬유 결합 레이저 요구 사항에 대해 논의하려면 Aiming Laser Technology Co., Ltd.에 문의하세요. 대상 파장, 출력 전력, 광섬유 유형, 커넥터, 변조 모드 및 애플리케이션을 공유하십시오. 우리 팀은 귀하의 브랜드, 장비 또는 생산 프로그램에 대한 실용적인 모듈 구성을 개발하는 데 도움을 드릴 수 있습니다.
파이버 결합 레이저 다이오드는 광섬유에 빛을 발사하는 레이저 다이오드 모듈입니다. 광섬유는 소스에서 장비, 기계, 의료 기기 또는 광학 시스템의 다른 위치로 레이저 출력을 전송합니다.
피그테일형 레이저 다이오드에는 일반적으로 광섬유가 영구적으로 부착되어 있으며, 광섬유 끝부분이나 커넥터가 없는 경우가 많습니다. 커넥터화된 광섬유 결합 레이저에는 FC/PC, FC/APC, SMA 또는 ST와 같은 표준화된 커넥터가 포함되어 있으므로 광섬유를 다른 광학 구성 요소 또는 시스템에 보다 쉽게 연결할 수 있습니다.
애플리케이션에 우수한 빔 품질, 낮은 발산 또는 매우 작은 초점이 필요한 경우 단일 모드 광섬유를 선택하십시오. 더 큰 결합 허용 오차, 더 큰 전달 전력, 더 쉬운 통합 또는 더 낮은 시스템 비용이 필요한 경우 다중 모드 광섬유를 선택하십시오.
조리개 수치는 섬유에 들어가 가이드 상태를 유지할 수 있는 각도 범위를 결정합니다. 레이저 빔이 파이버 NA에 대해 너무 분산되면 일부 빛이 효율적으로 안내되지 않아 출력 전력이 감소하고 원치 않는 클래딩 모드가 생성될 수 있습니다.
낮은 출력은 커플링 정렬 불량, 잘못된 광섬유 선택, 손상되거나 오염된 광섬유 끝, 커넥터 접촉 불량, 레이저 다이오드 성능 저하, 열 불안정 또는 커플링 어셈블리의 광학 손실로 인해 발생할 수 있습니다.
예. 많은 맞춤형 광섬유 결합 레이저 모듈은 연속파 작동, TTL 변조, 아날로그 변조 또는 기타 전기 제어 요구 사항에 맞게 설계될 수 있습니다. 필요한 변조 모드는 OEM 사양 개발 중에 확인되어야 합니다.
가장 좋은 커넥터는 시스템에 따라 다릅니다. FC/PC는 일반적인 범용 옵션입니다. FC/APC는 역반사를 줄이는 데 도움이 됩니다. SMA는 견고한 다중 모드 또는 산업용 애플리케이션에 자주 사용됩니다. 영구적으로 통합된 OEM 기기에는 베어 파이버가 선호될 수 있습니다.
파장, 광섬유 끝에서 원하는 출력 전력, 광섬유 유형, 코어 직경, NA(알고 있는 경우), 광섬유 길이, 커넥터 유형, 변조 요구 사항, 작동 온도, 치수, 애플리케이션, 테스트 요구 사항 및 예상 주문 수량을 제공합니다.
1. RPMC 레이저. '레이저 다이오드 기초: 파이버 커플링(2/2부).' 제공 위치: [https://www.rpmclasers.com/blog/laser-diode-fundamentals-fibre-coupling/ ]. 소스에서는 맞대기 결합, 볼 렌즈 결합, 중간 시준, 광섬유 수용 각도, 클래딩 모드 및 FAC/SAC 광학 설계에 대해 설명합니다. [rpmclassers ]
2. 조준 레이저. '중국의 맞춤형 광섬유 결합 레이저 공장' 이용 가능 위치: [https://www.aiminglasers.com/섬유- 결합-레이저.html ]. 나열된 파장, 저전력 범위, 파이버 코어 옵션, 커넥터 옵션, 작동 원리, 애플리케이션 및 OEM 제품 정보에 대한 소스입니다. [조준레이저 ]
3. 왕 외. '낮은 개구수 808nm 섬유 결합 반도체 레이저에 대한 연구.' *마이크로머신*. 이용 가능 장소: [https://www.mdpi.com/2072-666X/17/3/285 ]. 실험적인 FAC/SAC/비구면 렌즈 결합 결과와 200μm, 0.12 NA 광섬유 구성에 대해 보고된 95% 결합 효율의 출처입니다. [mdpi ]
4. 광자 엔지니어링. '레이저 다이오드-광섬유.' 이용 가능: [https://support.photonengr.com/article/137-laser-diode-to-fibre ]. 결합 효율 해석 및 입사 광 출력과 모드 중첩 결합 계산 간의 관계에 대한 소스입니다. [support.photonengr ]
5. MKS 장비. '레이저 다이오드의 신뢰성 계산.' 이용 가능: [https://api.p1.mks.com/medias/sys_master/images/images/h24/h50/8797305077790/WP-Reliability-Counts-for-Laser-Diodes.pdf ]. 레이저 다이오드 신뢰성 고려 사항, 열 관리, 생산 번인(burn-in) 및 초기 수명 오류 검사에 대한 소스입니다. [api.p1.mks ]
6. RP 포토닉스. '레이저 다이오드 콜리메이터.' 이용 가능: [https://www.rp-photonics.com/laser_diode_collimators.html ]. 레이저 다이오드 콜리메이터와 FAC 및 SAC 렌즈 사용에 대한 기술적인 내용을 제공하는 소스입니다. [rp-포토닉스 ]
7. 사이언스다이렉트. '등급 굴절률 렌즈를 통한 레이저 다이오드와 다중 모드 광섬유의 결합 효율.' 이용 가능: [https://www.sciencedirect.com/science/article/abs/pii/S1068520024000348 ]. 시뮬레이션된 고효율 다중 모드 광섬유 결합 상황 및 조건에 대한 소스입니다. [과학다이렉트 ]
