Como um engenheiro que passou anos projetando e testando módulos laser industriais para parceiros OEM, aprendi que você só pode confiar em um sistema de laser que você pode medir. Medir corretamente a potência do laser é essencial para a segurança, a estabilidade do processo e a qualidade do produto, quer você esteja integrando ponteiros vermelhos de baixa potência ou módulos infravermelhos de alta potência em equipamentos industriais. Neste guia, examinarei os métodos, ferramentas e práticas recomendadas que usamos em nossa própria fábrica, além dos erros que vemos repetidamente em campo. [programa ]
Ao integrar módulos laser em sistemas industriais, a potência de saída real geralmente difere do valor nominal indicado na etiqueta. Contaminação óptica, temperatura, desvio da corrente de acionamento e problemas de alinhamento podem reduzir a potência efetiva na superfície de trabalho. [link do canal ]
Dos nossos projetos OEM em marcação, posicionamento, processamento de imagem e detecção, os problemas mais comuns causados por controle deficiente de energia incluem: [componentes de laser ]
- Profundidade ou cor de marcação inconsistente nas linhas de produção. [ofiropt ]
- Baixo contraste de imagem em aplicações de visão mecânica. [componentes de laser ]
- Ultrapassagem na medição de distância e perfil devido a vigas instáveis. [programa ]
- Riscos de segurança quando a potência real excede o que os operadores esperam. [nmlaser ]
É por isso que tratamos a verificação periódica da potência do laser como parte padrão da inspeção de entrada e dos testes de fim de linha dos nossos módulos. [nmlaser ]
Antes de escolher um método de medição, você precisa entender exatamente o que está medindo. [ofiropt ]
- Potência média (W) : Energia fornecida por unidade de tempo, normalmente usada para lasers de onda contínua (CW). [nmlaser ]
- Energia de pulso (J) : Energia por pulso para lasers pulsados, geralmente combinada com taxa de repetição para calcular a potência média. [ofiropt ]
Para a maioria dos módulos laser industriais usados para alinhamento, posicionamento ou processamento de baixo consumo de energia, a medição de potência média é a métrica principal. [componentes de laser ]
O poder por si só não conta toda a história. Em aplicações de precisão, também monitoramos: [ofiropt ]
- Perfil e formato do feixe (Gaussiano, cartola, elíptico).
- Tamanho do feixe e divergência na distância de trabalho.
- Taxa de propagação do feixe (M^2) ou Produto de Parâmetro de Feixe (BPP).
O perfil de feixe profissional está além do escopo dos medidores de potência simples, mas é fundamental para corte, soldagem e processamento de imagens de alta precisão. [ofiropt ]
Em nosso próprio laboratório e na maioria das instalações dos clientes, a forma padrão de medir a potência do laser é com um medidor de potência do laser , mas existem diversas categorias e algumas soluções alternativas de baixo custo. [reddit ]
Os medidores profissionais são a solução mais confiável quando o orçamento permite. Os tipos de sensores comuns incluem: [twi-global ]

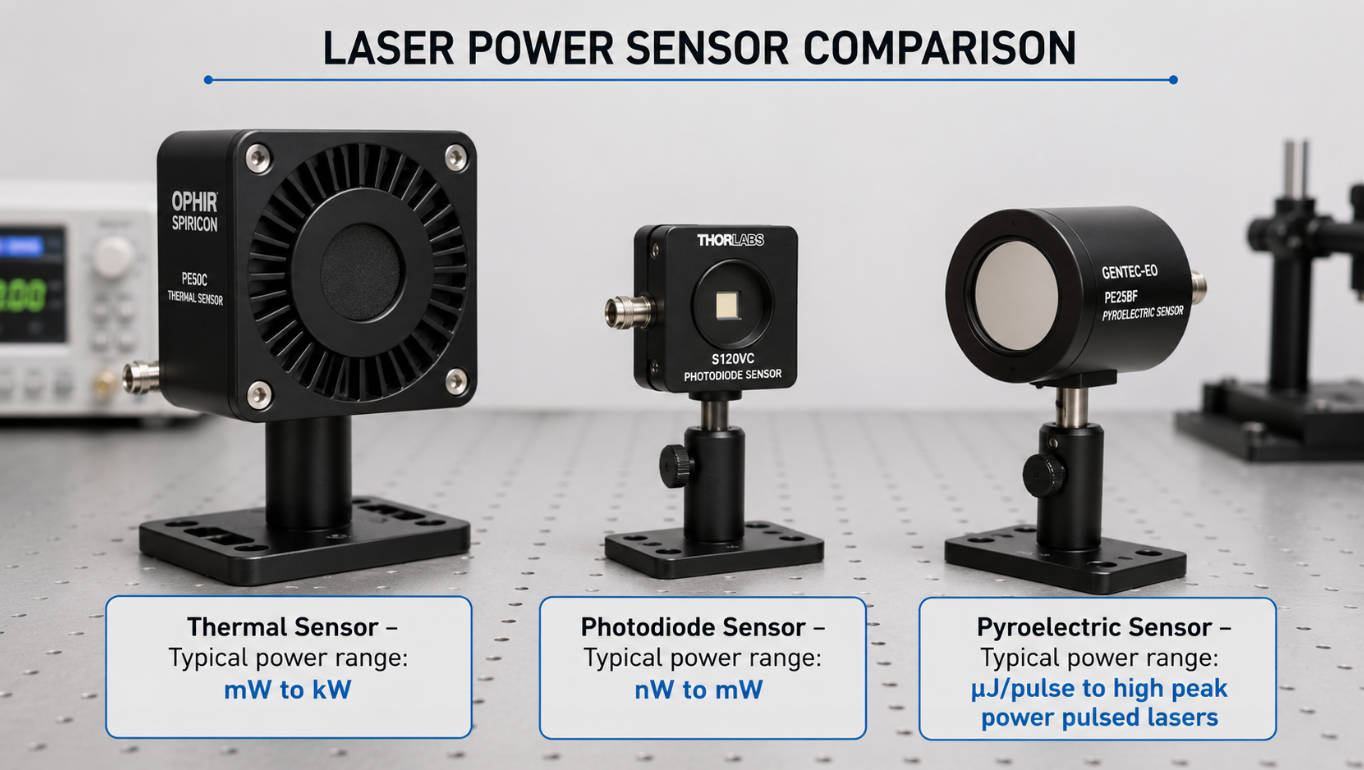

- Sensores térmicos (calorimétricos) : Absorvem energia e medem o aumento da temperatura; adequado para lasers CW de média a alta potência. [twi-global ]
- Sensores piroelétricos : Ideais para lasers pulsados e medições de energia. [twi-global ]
- Sensores fotodiodo : usados para lasers de baixa potência e resposta rápida, geralmente na faixa de miliwatts. [nmlaser ]

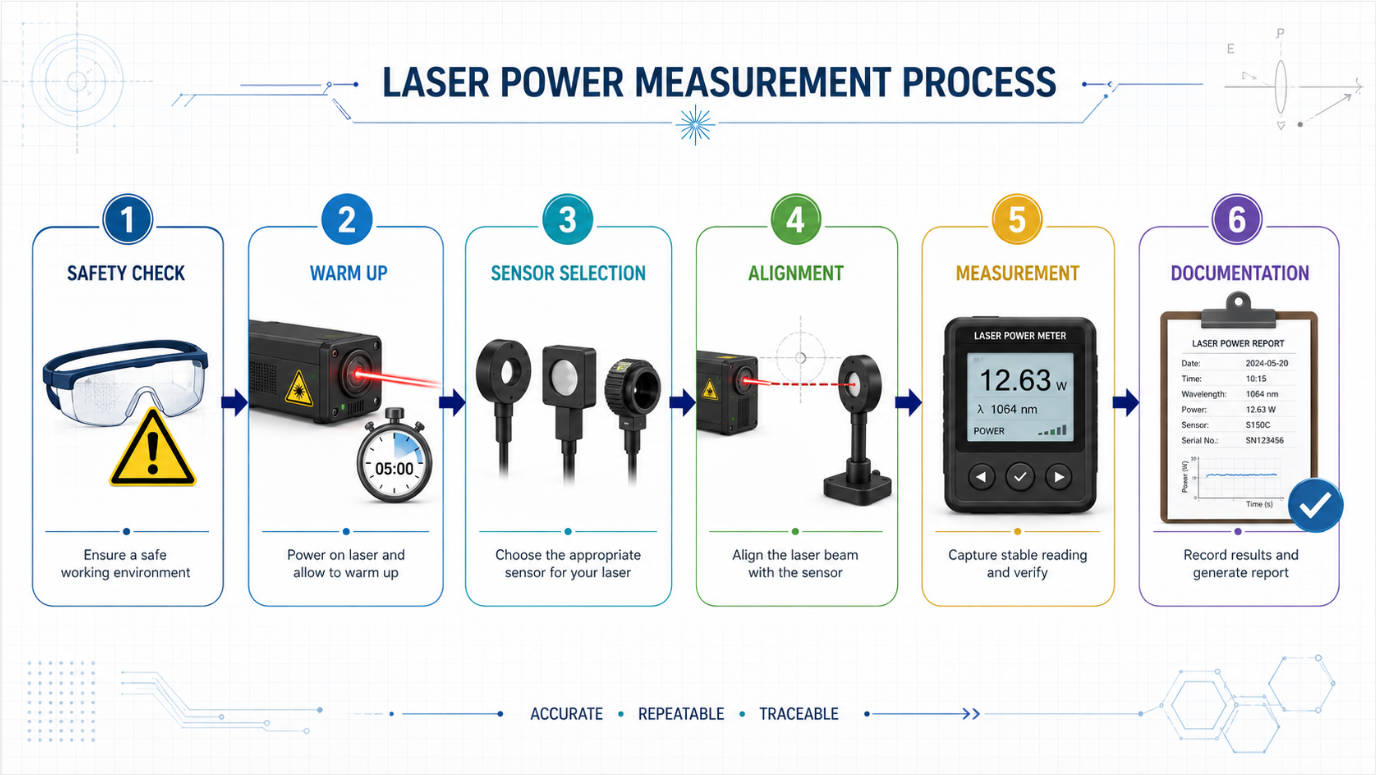

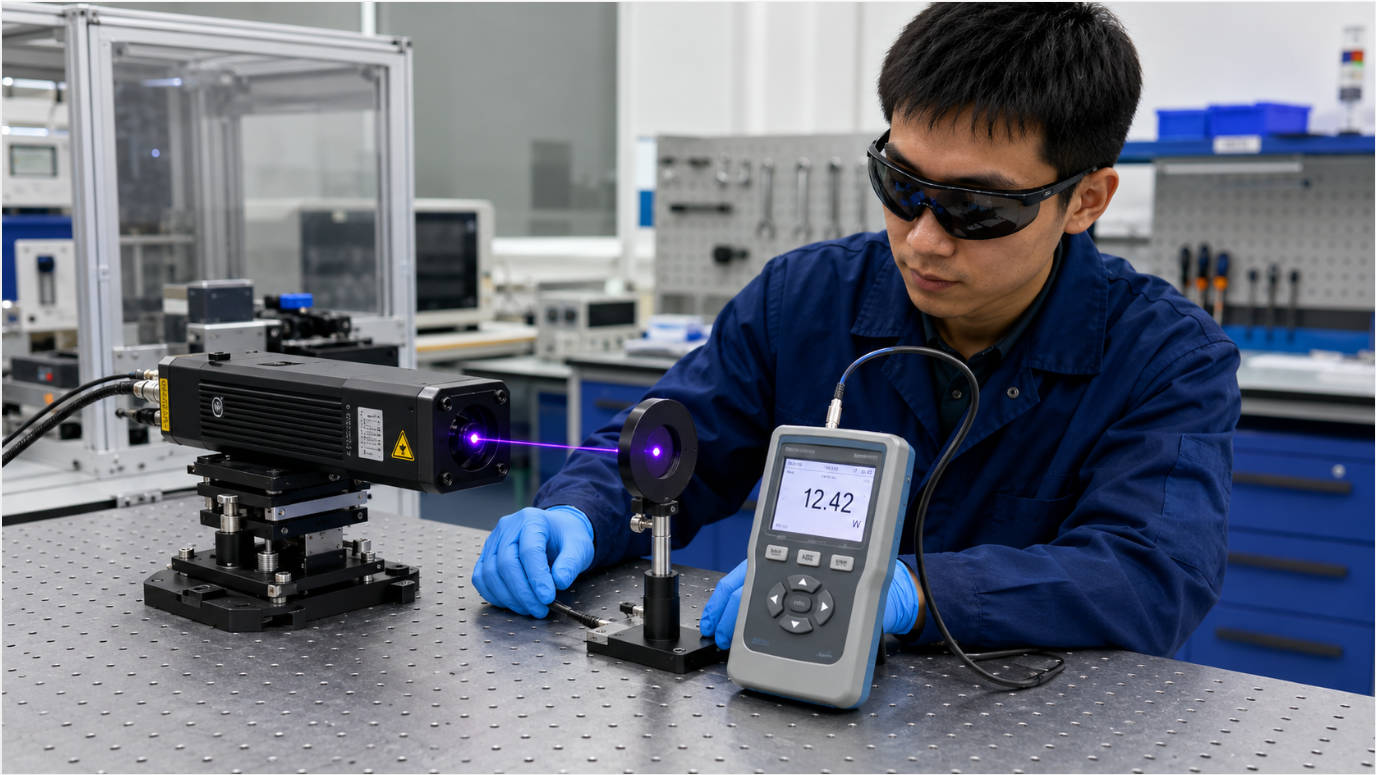

Um fluxo de trabalho típico de medição industrial: [YouTube ]
1. Selecione um sensor compatível com base no comprimento de onda, potência esperada e tamanho do feixe.
2. Aqueça o laser até que a saída se estabilize.
3. Alinhe o feixe para que atinja totalmente a área ativa, evitando cortes.
4. Defina o comprimento de onda e o alcance no medidor.
5. Grave várias leituras e calcule a média delas para reduzir o ruído.
Este é essencialmente o processo que seguimos ao testar cada lote de módulos OEM antes do envio. [ofiropt ]
Muitos problemas do usuário decorrem da ignorância dos limites do sensor. Quando formamos novos técnicos, enfatizamos: [link do canal ]
- Mantenha o tamanho do feixe em cerca de 40–60% da abertura do sensor para uma absorção precisa. [YouTube ]
- Nunca exceda especificada a densidade de potência ou densidade de energia no detector. [YouTube ]
- Confirme se a faixa de comprimento de onda do sensor cobre o seu laser (por exemplo, 450 nm, 520 nm, 650 nm, 808 nm, 940 nm). [nmlaser ]
A limpeza regular das janelas de proteção e da óptica ao redor do sensor também melhora a repetibilidade. [link do canal ]
Para avaliação de hobby ou de baixo risco, alguns usuários tentam métodos aproximados sem um medidor de potência dedicado. Os exemplos incluem: [reddit ]
- Método elétrico : Estime a potência usando a potência elétrica de entrada e a eficiência do diodo, sabendo que isso produz apenas um limite superior. [reddit ]
- Método calorimétrico da água : direcione o laser para um pequeno recipiente de água com absorvedor e calcule a potência a partir do aumento da temperatura. [reddit ]
Essas abordagens são úteis para verificações aproximadas, mas não são suficientes para controle formal de qualidade, documentação de segurança ou validação de OEM. [reddit ]
Com base em nossos procedimentos de fábrica e nas melhores práticas do setor, um processo de medição robusto para módulos industriais CW se parece com este. [YouTube ]
Defina claramente por que você está medindo:
- Inspeção de recebimento de novos módulos laser.
- Manutenção periódica nos equipamentos instalados.
- Solução de problemas de baixo rendimento ou desempenho instável.
Objetivos diferentes podem exigir locais diferentes (na fonte ou na superfície de trabalho) e sensores diferentes. [ofiropt ]
1. Verifique a segurança : Use óculos de segurança para laser adequados que correspondam ao comprimento de onda e à potência. [twi-global ]
2. Estabilize o laser : Ligue e deixe-o aquecer até que a energia esteja estável. [YouTube ]
3. Verifique a óptica : Limpe as lentes e as janelas de proteção se houver contaminação visível. [link do canal ]
- Selecione um sensor com base na do comprimento de onda , faixa de potência e no tamanho do feixe . [nmlaser ]
- Defina o comprimento de onda correto no medidor para uma calibração precisa. [nmlaser ]
- Selecione a apropriadas (W ou mW). faixa de medição e unidades [nmlaser ]
O alinhamento adequado é uma das fontes de erro mais comuns que vemos nas instalações dos clientes. [fórum.makerforums ]
- Posicione o detector perpendicularmente ao feixe. [nmlaser ]
- Certifique-se de que o feixe esteja centralizado e não prenda a borda da abertura. [fórum.makerforums ]
- Para sistemas em estágios de movimento, verifique o alinhamento em múltiplas posições (por exemplo, quatro cantos da área de trabalho). [fórum.makerforums ]
1. Registre diversas leituras consecutivas e calcule a média. [YouTube ]
2. Fique atento a flutuações anormais além da estabilidade esperada. [ofiropt ]
3. Compare os valores com a classificação nominal do módulo e registros anteriores. [ofiropt ]

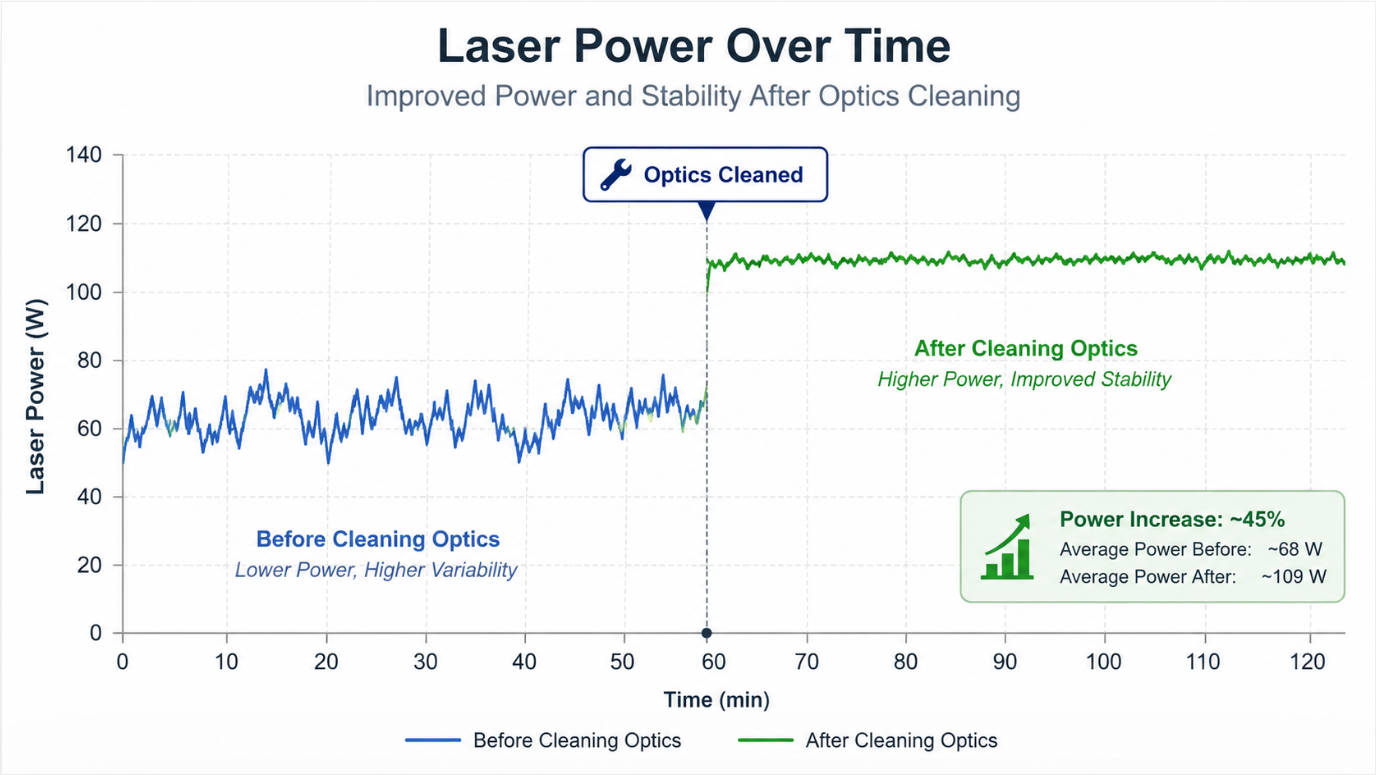

Uma queda consistente de potência de 10 a 15% geralmente indica óptica suja, enquanto uma queda repentina e grande pode sugerir uma lente ou espelho danificado. [link do canal ]
- Salve leituras com data, número de série e configuração . [ofiropt ]
- Se os desvios excederem sua tolerância, realize limpeza, alinhamento ou substituição do módulo. [link do canal ]
- Para sistemas OEM, recomendamos manter um gráfico de tendências simples para cada canal de laser. [ofiropt ]

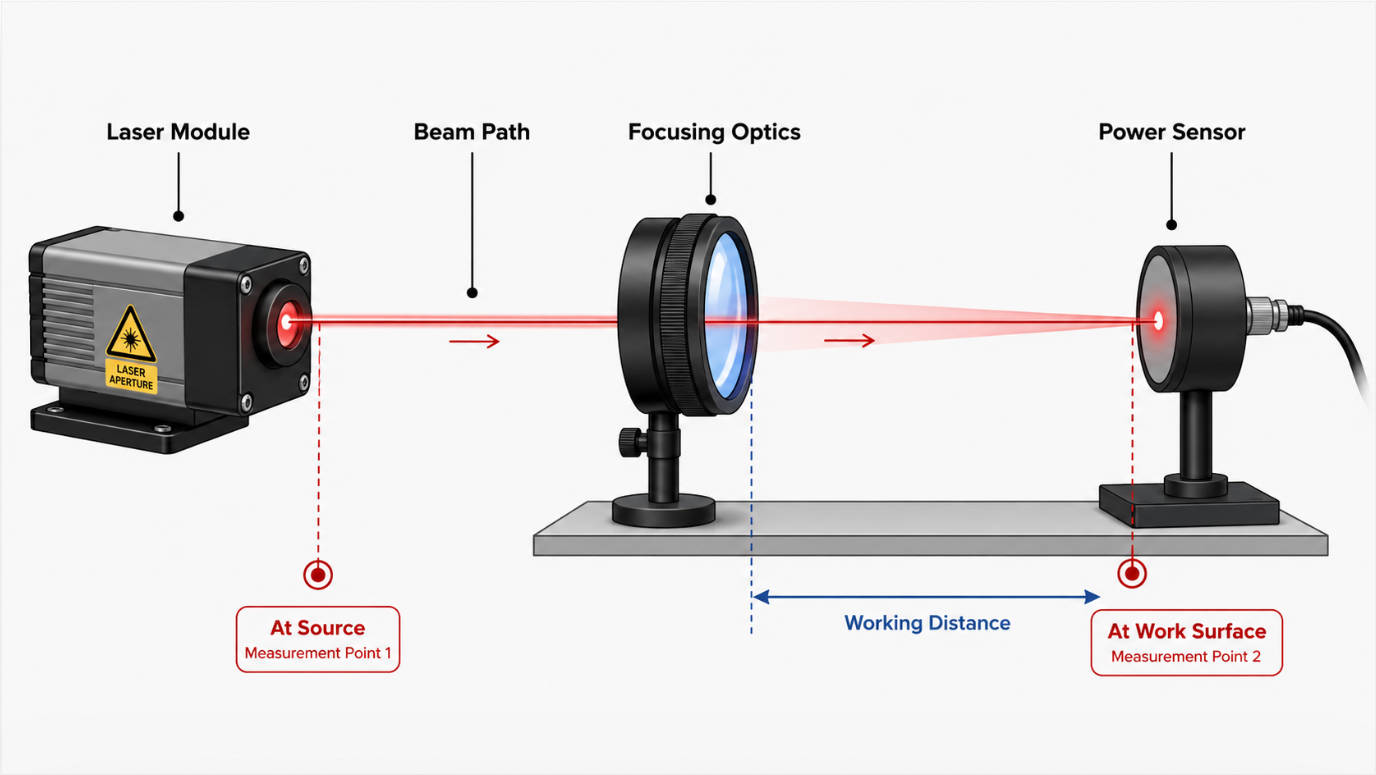

Em nossos projetos OEM, diferenciamos entre medições na fonte e no processo (superfície de trabalho) . [ofiropt ]
- Na fonte (saída do módulo) : Usado em testes de fábrica e P&D para caracterizar o próprio módulo. [ofiropt ]
- Na superfície de trabalho (após a óptica) : Captura perdas de lentes, espelhos, janelas e fatores ambientais e é mais representativo do que o processo realmente recebe. [link do canal ]
Para integração industrial, recomendamos medir em ambos os pontos durante a configuração inicial e depois monitorar pelo menos a potência da superfície de trabalho ao longo do tempo. [ofiropt ]
Ao longo dos anos, o feedback dos clientes e os casos de serviço destacaram vários problemas recorrentes: [fórum.makerforums ]
- Desalinhamento do feixe : A potência é boa na fonte, mas baixa no processo porque o feixe prende o bocal ou as bordas do espelho. [fórum.makerforums ]
- Contaminação óptica : Poeira ou vapores nas lentes causando perdas graduais de energia de 10 a 15% ou pontos quentes. [link do canal ]
- Desvio térmico : Potência de saída e mudança de foco à medida que o laser aquece. [ofiropt ]
- Escolha incorreta do sensor : Usar um sensor fora de seu comprimento de onda ou faixa de potência, levando a leituras imprecisas ou danos. [YouTube ]
Ao padronizar uma lista de verificação de medição simples em cada ciclo de manutenção, nossos clientes OEM reduzem significativamente o tempo de inatividade inesperado. [ofiropt ]
Com base em nossas rotinas internas de laboratório e em orientações mais amplas do setor, há diversas práticas recomendadas que recomendamos consistentemente. [twi-global ]
- Meça novos módulos durante a inspeção de entrada. [ofiropt ]
- Verifique novamente os lasers de produção críticos semanal ou mensalmente, dependendo do ciclo de trabalho e do ambiente. [ofiropt ]
- Realize verificações adicionais após qualquer alteração de processo ou evento de manutenção. [ofiropt ]
Os principais especialistas em medição a laser enfatizam que você deve monitorar a potência e o tamanho/perfil do feixe para compreender completamente o desempenho. [ofiropt ]
Sempre que possível, combine:
- Um medidor de potência à distância de trabalho. [nmlaser ]
- Um perfilador de feixe baseado em câmera ou fenda de varredura para aplicações críticas. [ofiropt ]
Esta abordagem ajuda a detectar problemas como um feixe distorcido que ainda mostra a potência total correta, mas produz resultados de processo insatisfatórios. [ofiropt ]
- Inspecione e limpe lentes, janelas e vidros de proteção com materiais adequados. [link do canal ]
- Se a perda de potência através de uma lente exceder cerca de 3% , limpe a lente e teste novamente. [link do canal ]
- Substitua as ópticas que permanecem ineficientes após a limpeza. [link do canal ]
Na Aiming Laser Technology, fabricamos e personalizamos módulos de laser industriais para OEMs globais, incluindo soluções de posicionamento, processamento de imagem e detecção. Para garantir que cada lote atenda às especificações, integramos a medição de potência do laser em vários estágios: [programa ]
- Validação de projeto : Durante a pesquisa e desenvolvimento, caracterizamos a potência em termos de temperatura, corrente e tempo para definir faixas operacionais seguras. [nmlaser ]
- Inspeção de diodo de entrada : Verificamos os diodos do fornecedor em relação às suas folhas de dados usando medidores calibrados. [reddit ]
- Teste de fim de linha : Cada módulo é medido em condições específicas de corrente e temperatura, e os resultados são registrados sob seu número de série. [nmlaser ]
- Simulação de aplicação : Para projetos importantes, reproduzimos a distância de trabalho e a ótica do cliente para medir a potência exatamente como será usada em campo. [componentes de laser ]
Do ponto de vista do usuário final, isso significa que você recebe um módulo cuja saída óptica já foi medida e documentada , facilitando o estabelecimento de suas próprias linhas de base de manutenção. [ofiropt ]
Diferentes aplicações requerem diferentes configurações de medição. [YouTube ]
- Use um sensor de potência de fotodiodo de silício compatível com comprimentos de onda visíveis (por exemplo, 630–680 nm). [nmlaser ]
- Defina o medidor para uma faixa de potência baixa em mW. [nmlaser ]
- Meça a distância real de trabalho para levar em conta o foco e as perdas ópticas. [componentes de laser ]
- Use um sensor térmico adequado para comprimentos de onda do infravermelho próximo. [twi-global ]
- Evite saturar o sensor verificando os limites de densidade de potência. [YouTube ]
- Se o módulo for pulsado, escolha um sensor classificado para energia de pulso e taxa de repetição. [ofiropt ]
Para sistemas de corte ou soldagem de alta potência, são recomendados sistemas de medição a laser industriais dedicados que combinem potência, energia e ferramentas de perfil de feixe no local de trabalho. Esses sistemas fornecem monitoramento contínuo da potência, tamanho do feixe e posição do foco para manter a qualidade ideal do processo. [ofiropt ]
Método |
Nível de precisão |
Nível de custo |
Caso de uso típico |
|---|---|---|---|
Medidor de energia profissional (térmico) |
Alto |
Médio-Alto |
Lasers industriais CW de média-alta potência twi-global |
Medidor de potência profissional (fotodiodo) |
Alto (baixa potência) |
Médio |
Ponteiros de baixa potência e lasers de alinhamento nmlaser |
Sensor de energia piroelétrica |
Alto (pulsado) |
Médio-Alto |
Lasers pulsados e medição de energia twi-global |
Estimativa elétrica |
Baixo (limite superior) |
Baixo |
Verificações rápidas onde não há medidor disponível reddit |
Método calorimétrico de água DIY |
Baixo-Médio |
Muito baixo |
Experimentos de hobby e validação aproximada reddit |
Se suas medições mostrarem resultados inesperados ou se você não tiver certeza se o sensor e a configuração são apropriados, geralmente faz sentido consultar o fornecedor do módulo. Situações típicas em que nossos clientes entram em contato incluem: [YouTube ]
- Leituras de potência repetidamente inconsistentes em diferentes medidores. [ofiropt ]
- Necessidade de dados de calibração personalizados em temperaturas ou correntes de acionamento específicas. [nmlaser ]
- Perguntas sobre limites de segurança e vida útil em operação contínua. [ofiropt ]
Ao compartilhar suas condições e resultados de medição, podemos ajudar a interpretar os dados e, se necessário, ajustar o design do módulo para sua aplicação. [ofiropt ]
Se você estiver integrando módulos de laser industriais em seu próprio equipamento e precisar de um desempenho de potência de laser consistente e bem documentado, a parceria com um fabricante OEM experiente pode economizar tempo significativo de desenvolvimento e manutenção. [programa ]
Nós podemos ajudá-lo:
- Selecione o comprimento de onda, o nível de potência e o padrão de feixe corretos para sua aplicação. [programa ]
- Defina um protocolo de medição e manutenção que sua equipe possa seguir. [nmlaser ]
- Fornecer relatórios de teste e dados de calibração junto com cada lote de módulos. [ofiropt ]
Você está convidado a entrar em contato com nossa equipe de engenharia com os detalhes do seu projeto para que possamos recomendar uma estratégia de medição e um design de módulo de laser industrial adequado para o seu sistema. [componentes de laser ]
Para qualquer aplicação profissional ou industrial, um medidor de potência dedicado é fortemente recomendado porque os métodos DIY não podem fornecer medições confiáveis e repetíveis ou documentação adequada. Embora estimativas aproximadas possam ser aceitáveis para uso básico em hobby, elas não são adequadas para produtos OEM, avaliações de segurança ou linhas de produção com controle de qualidade. [reddit ]
A frequência ideal depende do ciclo de trabalho, do ambiente e da sensibilidade do produto, mas muitas instalações realizam verificações semanais ou mensais para lasers críticos, com medições extras após qualquer manutenção ou alteração de processo. Ambientes de alta contaminação ou sistemas críticos de segurança podem exigir verificações mais frequentes e monitoramento em tempo real. [ofiropt ]
Grandes flutuações geralmente resultam de aquecimento instável do laser, desalinhamento, seleção inadequada do sensor ou contaminação da óptica ou do próprio sensor. Garantir um aquecimento adequado, um alcance correto do sensor, uma montagem estável e uma óptica limpa geralmente reduz a flutuação a um nível aceitável. [link do canal ]
Você pode usar a potência de entrada elétrica e a eficiência nominal do diodo para definir um limite superior na potência óptica, mas a saída real geralmente será menor e afetada pela temperatura, óptica e envelhecimento. Este método é útil apenas como uma estimativa aproximada e não pode substituir a medição direta da potência óptica por um medidor calibrado. [reddit ]
A medição na fonte informa o desempenho do módulo laser em si , enquanto a medição na superfície de trabalho inclui todas as perdas e distorções da óptica, dos espelhos e do ambiente. Para controle de processos, a medição da superfície de trabalho geralmente é mais relevante, mas a comparação dos dois locais ajuda a diagnosticar onde há perda de energia. [link do canal ]
