Lasers monomodo versus multimodo: um guia do engenheiro OEM para fazer a escolha certa

Como alguém que trabalha em estreita colaboração com clientes OEM integrando lasers acoplados a fibra em sistemas industriais e científicos exigentes, tenho visto a mesma pergunta surgir repetidamente: devemos especificar um modo único ou um laser multimodo para este projeto? A escolha correta aqui afeta diretamente a precisão, o rendimento, o custo e a confiabilidade de longo prazo do seu sistema. [sinogalvo ]

Neste guia, vou detalhar lasers monomodo versus lasers multimodo da perspectiva do profissional do setor, explicam como eles se comportam depois de acoplados por fibra e fornecem uma estrutura de decisão prática que você pode aplicar em seu próximo projeto OEM.

O que “modo” realmente significa em lasers

Quando falamos sobre lasers monomodo e multimodo, estamos essencialmente descrevendo como a energia óptica é distribuída no espaço e na frequência dentro da cavidade do laser e da óptica de entrega. [czechinvest.gov ]

- Laser de modo único

Emite luz essencialmente em um modo transversal (muitas vezes próximo ao TEM00 gaussiano) e, em muitos casos, também em um modo longitudinal, resultando em um feixe altamente focado e limitado por difração com largura de linha estreita e longo comprimento de coerência. [hanstcs-laser ]

- Laser multimodo

Suporta vários modos transversais e muitas vezes vários modos longitudinais, o que leva a um ponto maior e menos 'perfeito', maior potência total e padrões de intensidade espacial mais complexos. [hum ]

Na prática, isso significa que o modo único oferece qualidade de feixe , enquanto o modo multimodo oferece potência bruta . O design OEM visa equilibrar esses dois.

Principais diferenças: modo único vs multimodo

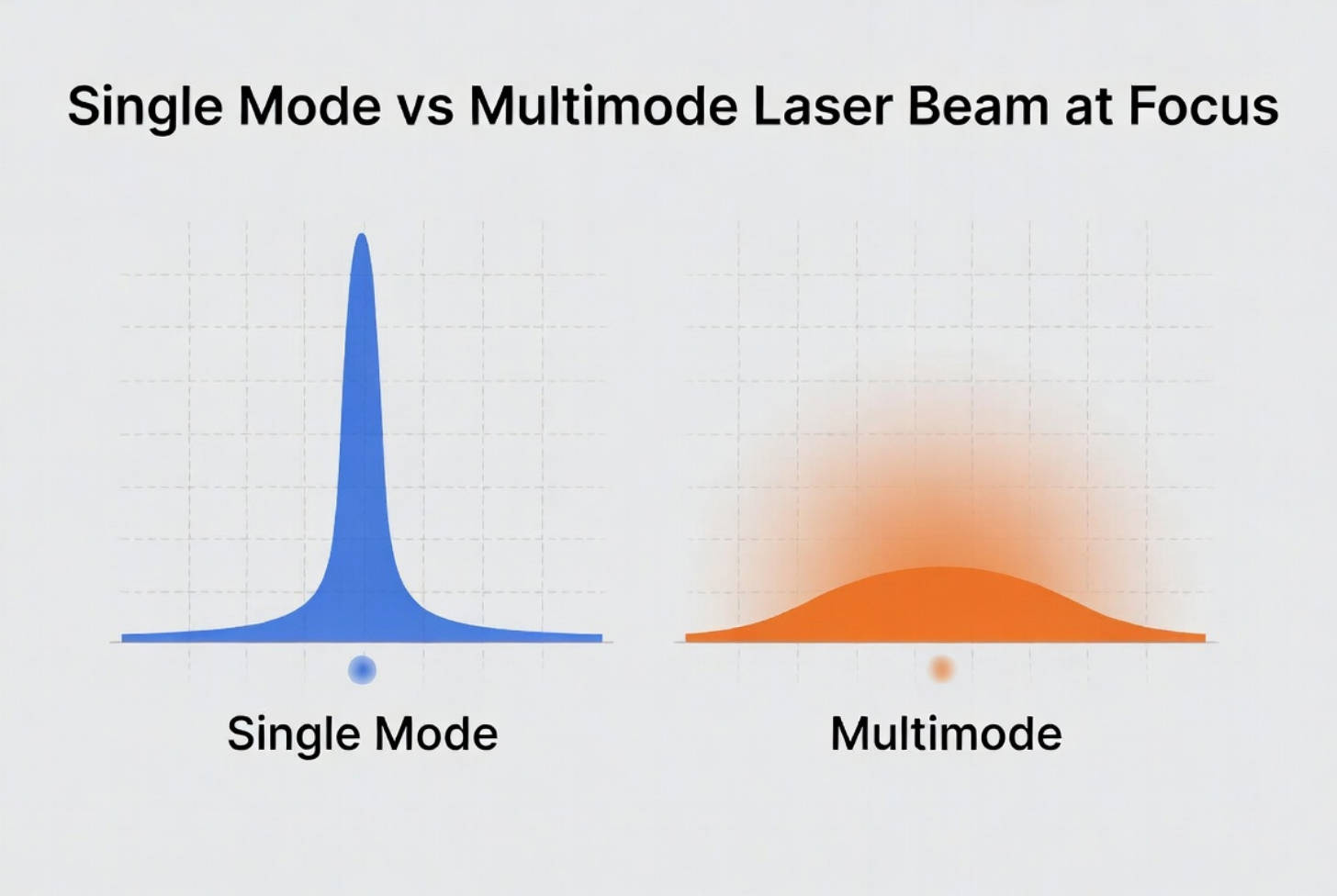

Qualidade do feixe e tamanho do ponto

Os lasers de modo único produzem um feixe quase gaussiano com baixo M⊃2;, permitindo focar em um ponto muito pequeno com alta densidade de energia. Os feixes multimodo possuem M⊃2 mais alto; e divergência maior, então o ponto focado é maior e menos uniforme. [sinogalvo ]

Isto tem consequências diretas:

- Modo único : bordas mais nítidas e limpas na microusinagem, orifícios de soldagem mais estáveis, resolução mais alta em digitalização e geração de imagens. [laser.ofweek ]

- Multimodo : melhor para distribuição de energia em grandes áreas onde não é necessário um foco preciso, como limpeza de superfícies, corte bruto de chapas grossas ou aquecimento em massa. [hum ]

Potência e manuseio de energia

As arquiteturas multimodo são geralmente mais fáceis de escalar para alta potência média e alta energia de pulso único, mantendo um custo razoável. Os lasers monomodo geralmente trocam alguma potência máxima por estabilidade e qualidade do feixe, embora os lasers de fibra monomodo (ou quase monomodo) de alta potência agora atinjam níveis de quilowatts em soldagem e corte. [blog.csdn ]

Coerência e largura de linha

Lasers de modo único (especialmente modo longitudinal único) exibem largura de linha muito estreita e comprimento de coerência longo, o que é crucial para interferometria, LIDAR, comunicação coerente e metrologia de precisão. Os lasers multimodo, com vários modos longitudinais, têm largura de linha mais ampla e comprimento de coerência mais curto, o que é aceitável e frequentemente preferido em muitas tarefas de processamento de materiais onde a coerência pode, na verdade, causar artefatos relacionados a manchas. [YouTube ]

Como o acoplamento de fibra muda a imagem

Para os engenheiros OEM, a questão raramente é 'modo único de espaço livre versus multimodo de espaço livre', mas sim como o feixe se comporta após o acoplamento da fibra..

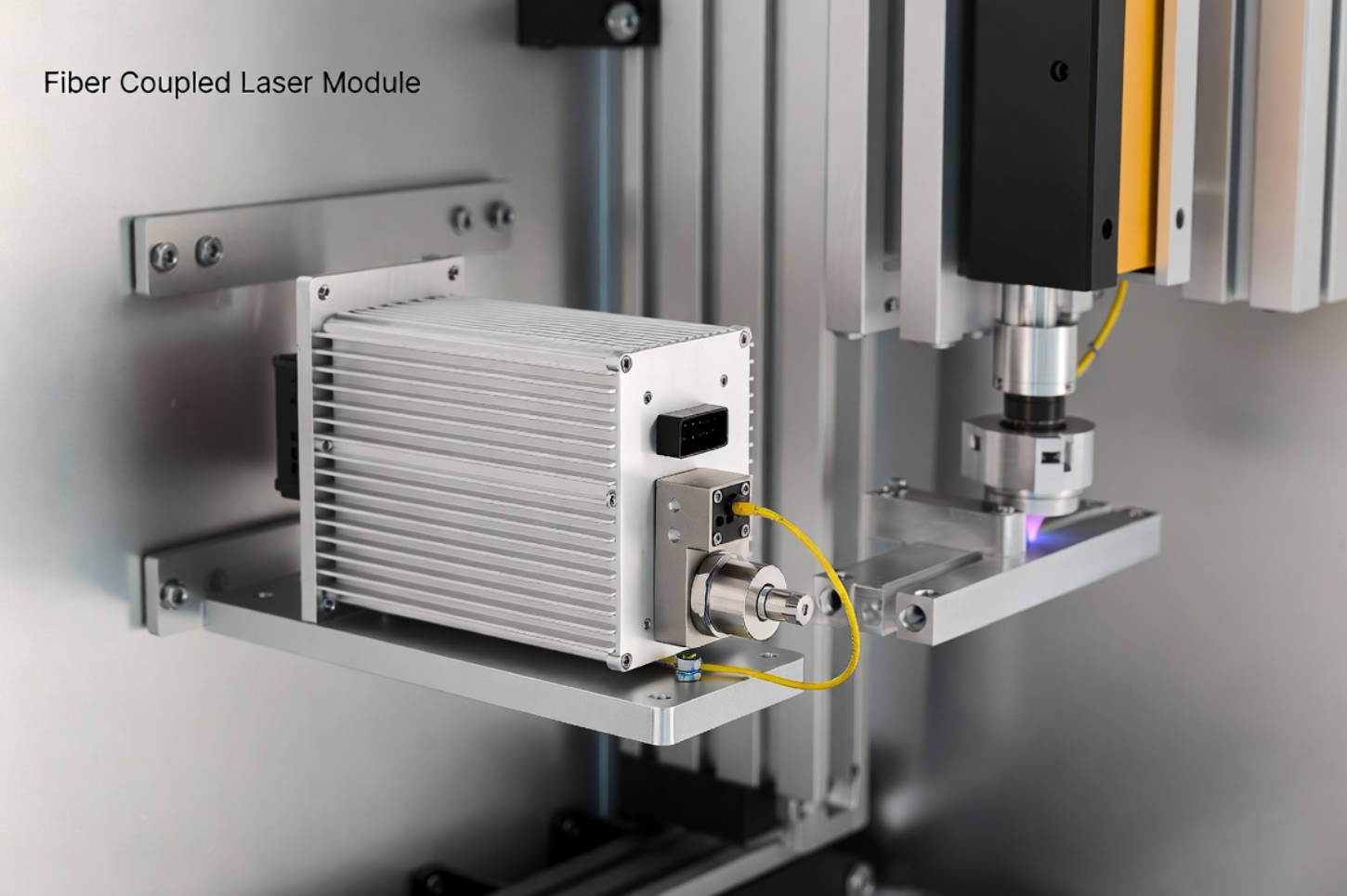

Um módulo laser acoplado a fibra combina um diodo laser ou pilha de diodos, óptica de acoplamento e uma fibra de entrega em um pacote compacto e pronto para integração. O tipo de fibra influencia fortemente se o feixe fornecido é efetivamente monomodo ou multimodo: [mirando lasers ]

- Saída de fibra monomodo

- Diâmetro do núcleo normalmente 4–10 µm (visível – NIR)

- Fornece um feixe quase gaussiano na saída, ideal para foco e digitalização precisos. [czechinvest.gov ]

- Saída de fibra multimodo

- Diâmetro do núcleo de dezenas a centenas de mícrons

- Suporta vários modos, proporcionando uma distribuição de intensidade maior, muitas vezes semelhante a uma cartola ou salpicada, na peça de trabalho. [sinogalvo ]

Para projetos de sistemas OEM, o tipo de fibra geralmente é mais importante do que a arquitetura interna do diodo. A Aiming Laser e fornecedores OEM similares podem ajudar a combinar as condições internas de lançamento com a fibra para que você obtenha a qualidade de modo eficaz que seu processo precisa no ponto de uso. [ceramoptec ]

Cenários típicos de aplicação

Quando o modo único brilha

Geralmente, você escolhe o modo único quando precisa controlar cada mícron do ponto ou cada picômetro do comprimento de onda:

- de alta precisão Microusinagem , corte de chapas finas e gravação fina onde você precisa de cortes estreitos e zonas mínimas afetadas pelo calor. [laser.ofweek ]

- Aplicações de espectroscopia, interferometria e detecção de alta resolução que dependem de largura de linha estreita e comprimento de coerência longo. [hanstcs-laser ]

- Comunicações de fibra óptica , LIDAR coerente e metrologia avançada que exigem fase estável e baixo ruído. [czechinvest.gov ]

Na soldagem, os lasers de fibra monomodo ou quase monomodo de alta potência podem fornecer penetração mais profunda, relações profundidade/largura mais altas e zonas menores afetadas pelo calor em comparação com multimodo com a mesma potência nominal. [YouTube ]

Quando o multimodo é a melhor ferramenta

Normalmente você escolhe o multimodo quando a potência e a cobertura da área são mais importantes do que a perfeição do local:

- Corte de chapas grossas onde o objetivo principal é o rendimento em metais >3 mm e o processo pode tolerar um feixe mais amplo. [hum ]

- Limpeza de superfícies e remoção de ferrugem, onde a energia uniforme em uma área maior é benéfica e as demandas de qualidade do feixe são moderadas. [sinogalvo ]

- Processamento de grandes áreas, como limpeza de moldes, fabricação de células solares e aquecimento em massa, onde uma distribuição tipo cartola é realmente desejável. [blog.csdn ]

O feedback dos usuários e integradores no mercado geralmente segue este padrão: os sistemas monomodo se destacam em tarefas de materiais finos e de alta precisão, enquanto os sistemas multimodo tendem a vencer em materiais espessos e linhas de limpeza ou tratamento de superfície de alto rendimento. [YouTube ]

Insights de casos industriais em campo

A partir de entrevistas, descrições de casos e demonstrações em vídeo feitas por fabricantes de máquinas e integradores de laser, vários padrões ficam claros na produção no mundo real. [laser.ofweek ]

- No corte de chapas metálicas de 1 a 1,5 mm , os lasers de fibra monomodo podem fornecer velocidade de corte até cerca de 20% maior em comparação com o multimodo com a mesma potência nominal, porque o ponto focado menor atinge maior densidade de energia. [YouTube ]

- À medida que a espessura excede cerca de 3 mm , a vantagem da velocidade muda para lasers multimodo de alta potência, que podem fornecer maior potência geral e fluxo de fusão mais favorável para chapas espessas. [YouTube ]

- Para soldagem de materiais reflexivos como cobre e alumínio , fontes avançadas monomodo e quase monomodo com oscilação do feixe ou óptica de varredura podem reduzir significativamente os defeitos, aprofundar a penetração e melhorar a qualidade da solda em comparação com soluções multimodo convencionais com igual potência. [laser.ofweek ]

Essas tendências se alinham estreitamente com o que os clientes OEM relatam ao fazer a transição de fontes multimodo legadas para arquiteturas monomodo ou híbridas mais recentes em linhas de fabricação automotiva, de baterias e de eletrônicos. [hum ]

Vantagens dos lasers monomodo em sistemas de fibra óptica e de detecção

Além do processamento de materiais, os lasers monomodo são fundamentais para a infraestrutura moderna de fibra óptica e para os sistemas de medição de precisão. [hanstcs-laser ]

As principais vantagens incluem:

- Largura de linha muito estreita e ruído de fase extremamente baixo, permitindo transmissão coerente de longa distância e medições interferométricas altamente sensíveis. [czechinvest.gov ]

- Longo comprimento de coerência , muitas vezes dezenas a centenas de metros, o que é crítico em LIDAR, holografia, espectroscopia Raman e metrologia óptica. [czechinvest.gov ]

- Feixes limitados por difração , simplificando o acoplamento em fibras monomodo, circuitos fotônicos integrados e sistemas ópticos de pequena abertura. [hanstcs-laser ]

Para OEMs de telecomunicações, detecção e instrumentação científica, especificar uma fonte acoplada a fibra monomodo é quase sempre o requisito básico e não uma opção. [hanstcs-laser ]

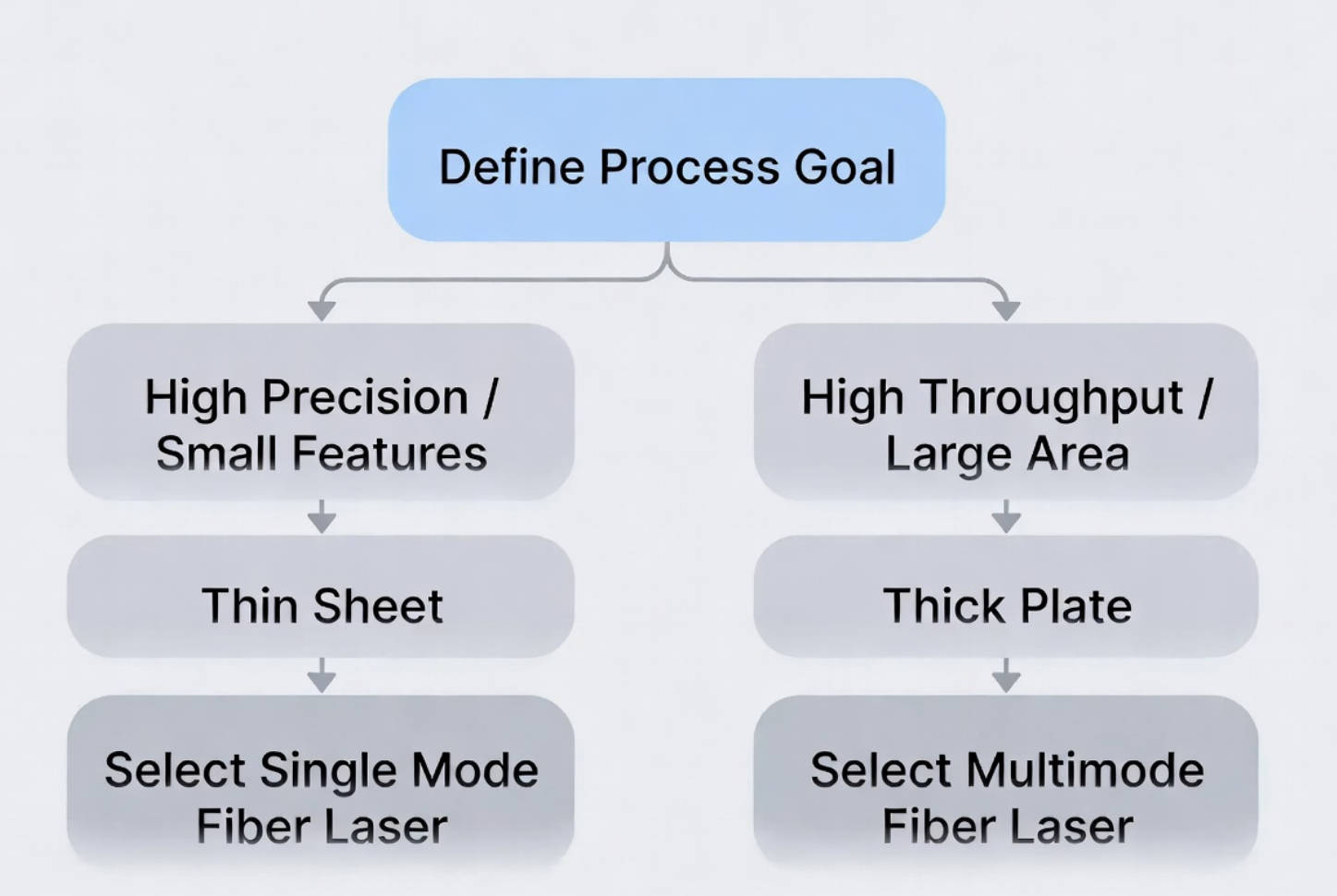

Como escolher: uma estrutura prática de decisão OEM

Do ponto de vista de um engenheiro OEM ou de um gerente de produto, a decisão sobre 'modo único versus multimodo' deve seguir um processo estruturado. [mirando lasers ]

1. Defina o objetivo principal do processo

- Se sua prioridade é precisão, recursos finos ou estabilidade de nível metrológico , opte pelo modo único.

- Se sua prioridade for a taxa de transferência em áreas espessas ou grandes , opte pelo multimodo ou por um módulo multimodo de fibra acoplada de alta potência. [sinogalvo ]

2. Especifique os requisitos de potência e feixe

- Tamanho do ponto e densidade de energia necessários na peça de trabalho.

- Espessura máxima da placa, profundidade de solda ou faixa de medição que você deve suportar. [laser.ofweek ]

3. Considere restrições mecânicas e térmicas

- Espaço disponível no cabeçote da máquina, sistema de movimento ou gabinete.

- Opções de resfriamento (ar versus água), faixa de temperatura ambiente permitida e ciclo de trabalho. [jenoptik ]

4. Avalie a óptica e a entrega

- Você precisa de fibra monomodo para foco preciso e transporte de feixe de longa distância?

- Ou será que uma fibra multimodo de núcleo grande simplificará a integração e melhorará a robustez em caso de desalinhamento ou contaminação? [ceramoptec ]

5. Avalie a estratégia de custos e serviços

- Para grandes bases instaladas com serviço de campo global, cabeças de laser modulares acopladas a fibra que podem ser trocadas rapidamente geralmente ganham em termos de custo total de propriedade. [jenoptik ]

- Para fábricas centralizadas com equipas de manutenção especializadas, podem ser justificados sistemas mais integrados e de maior potência. [mirando lasers ]

Em caso de dúvida, contratar um fornecedor OEM antecipadamente – compartilhando materiais de amostra, tempos de ciclo alvo e restrições de custo – quase sempre leva a uma especificação mais equilibrada e preparada para o futuro. [ceramoptec ]

Considerações de projeto para projetos OEM de laser acoplado a fibra

Se você estiver integrando módulos monomodo ou multimodo acoplados a fibra em seu próprio equipamento, vários detalhes do projeto influenciarão fortemente o desempenho em campo a longo prazo:

- Manipulação de conectores e fibras

- Escolha padrões de conectores que correspondam ao seu ambiente (por exemplo, nível industrial ou de laboratório).

- Projete alívios de tensão e roteamento que protejam contra violações do raio de curvatura e vibração. [jenoptik ]

- Gerenciamento de retro-reflexão

- Para alvos reflexivos como cobre, alumínio e metais polidos, considere isoladores ou conectores angulares, especialmente em módulos monomodo de maior potência. [laser.ofweek ]

- Projeto térmico

- Dimensione dissipadores de calor, resfriadores e fluxo de ar para o ciclo de trabalho e temperatura ambiente máximos , e não para a condição de 'laboratório típico'. [mirando lasers ]

- Monitoramento e diagnóstico

- Integre monitoramento de energia, sensores de temperatura e contadores de uso ao seu sistema de controle para que você possa rastrear a degradação e prever intervalos de manutenção ao longo da vida útil da máquina. [ceramoptec ]

Um fornecedor de módulos acoplados a fibra focado em OEM pode fornecer desenhos mecânicos, dados térmicos e diretrizes de interface óptica que reduzem o tempo e o risco de engenharia interna. [jenoptik ]

Modo Único vs Multimodo: Tabela de Referência Rápida

Call to Action: Faça parceria antecipada com um especialista em laser de fibra OEM

Se o seu próximo produto depende de lasers acoplados a fibra , decidir entre modo único e multimodo não é apenas um detalhe de especificação – ela define o desempenho da sua máquina para a próxima década . [mirando lasers ]

Ao trabalhar com um fabricante orientado para OEM no início do seu ciclo de design, você pode:

- Valide o tipo de modo correto e a configuração de fibra em seus materiais reais.

- Otimize as interfaces térmicas e mecânicas antes de bloquear seu projeto mecânico.

- Reduza o tempo de integração e o risco de serviço a longo prazo.

Para gerentes de produtos OEM e engenheiros de projeto, o próximo passo mais eficaz é compartilhar:

- Suas aplicações alvo e materiais principais.

- Rendimento e precisão necessários.

- Quaisquer restrições de espaço, refrigeração ou regulatórias.

A partir daí, uma solução personalizada de fibra acoplada monomodo ou multimodo pode ser configurada para atender ao seu roteiro e orçamento. [ceramoptec ]

Perguntas frequentes

FAQ 1 – O que é melhor para corte de chapas finas, monomodo ou multimodo?

Para chapas finas em torno de 1 a 1,5 mm, os lasers de fibra monomodo geralmente fornecem velocidades de corte mais altas e bordas mais nítidas com a mesma potência nominal, graças ao seu ponto focal menor e à maior densidade de energia. As fontes multimodo tornam-se mais atraentes à medida que a espessura aumenta e você prioriza o rendimento em detrimento da qualidade da borda. [hum ]

FAQ 2 – Preciso de modo único para todas as aplicações de precisão?

Nem sempre. O modo único é ideal quando você precisa de recursos muito pequenos, feixes extremamente estáveis ​​ou largura de linha estreita para detecção e metrologia. Para muitas tarefas industriais gerais onde as tolerâncias estão na casa das dezenas ou centenas de mícrons, um sistema multimodo bem projetado pode atender aos requisitos a um custo menor. [sinogalvo ]

FAQ 3 – Como o tipo de fibra afeta minha escolha?

Um laser monomodo normalmente é combinado com fibra monomodo , preservando a qualidade do feixe e permitindo foco preciso na peça de trabalho. Os lasers multimodo são fornecidos através de fibras multimodo de núcleo grande, que são mais tolerantes ao desalinhamento e à contaminação, mas produzem pontos maiores e menos uniformes. [czechinvest.gov ]

FAQ 4 – E quanto à soldagem de materiais altamente refletivos como o cobre?

Lasers de fibra monomodo e quase monomodo de alta potência com técnicas apropriadas de varredura ou oscilação podem alcançar penetração profunda e soldas de alta qualidade em cobre e alumínio, reduzindo poros e defeitos. Dito isto, a otimização do processo e o gerenciamento da retrorreflexão são essenciais e, em alguns regimes, fontes multimodo ainda são usadas, dependendo da geometria e espessura específicas. [YouTube ]

FAQ 5 – Quando devo envolver um fornecedor OEM de laser?

Você deve envolver um fornecedor OEM de laser o mais cedo possível , de preferência enquanto ainda estiver definindo os materiais alvo, as janelas de processo e as restrições mecânicas. A colaboração antecipada ajuda a evitar especificações excessivas ou insuficientes da qualidade do feixe, da potência e do tipo de fibra, e permite que o fornecedor proponha uma arquitetura acoplada a fibra mais econômica e confiável. [jenoptik ]

Referências

1. Sinogalvo. 'Laser multimodo versus laser monomodo: qual é a diferença?' [sinogalvo ]

2. Visando a tecnologia laser. 'Módulo de laser de fibra versus módulo de laser acoplado a fibra: um guia especializado para OEM.' [mirando lasers ]

3. CzechInvest/ngQubik Photon. 'Laser Monomodo – Descrição Técnica e Aplicações.' [czechinvest.gov ]

4. Laser Ofweek. 'Lasers de fibra monomodo/quase monomodo de alta potência em aplicações de soldagem. ' [laser.ofweek ]

5. Laser TCS de Han. 'Compreendendo as vantagens do uso da tecnologia laser de modo único em fibra óptica.' [hanstcs-laser ]

6. CeramOptec. 'Fontes de feixe de laser OEM e módulos de laser - soluções acopladas a fibra.' [ceramoptec ]

7. UMW. 'Lasers multimodo vs. laser de modo único: qual é a diferença?' [hum ]

8. Blog da CSDN. '单模激光与多模激光对比 (Comparação de lasers monomodo e multimodo).' [blog.csdn ]

9. Ultralaserlab (YouTube). 'Laser de fibra monomodo e laser de fibra multimodo em aplicações de corte.' [YouTube ]

10. Jenóptico. 'Soluções de Laser de Diodo e Laser de Disco para OEM.' [jenoptik ]
