Выбор между мини-лазерный модуль и Стандартный лазерный диод больше не является простым решением соотношения мощности и размера. Это стратегический компромисс, который определяет производительность, стоимость и долгосрочную масштабируемость вашего продукта. [мордорская разведка ]
Мини-лазерные модули обычно представляют собой сверхкомпактные диодные сборки, предназначенные для приложений с ограниченным пространством, где площадь, вес и гибкость интеграции имеют решающее значение. Стандартные лазерные диоды, напротив, отдают предпочтение более высокой выходной оптической мощности, более широкому тепловому запасу и более надежным вариантам упаковки , часто за счет большего размера и более сложного охлаждения. [fbh-Берлин ]

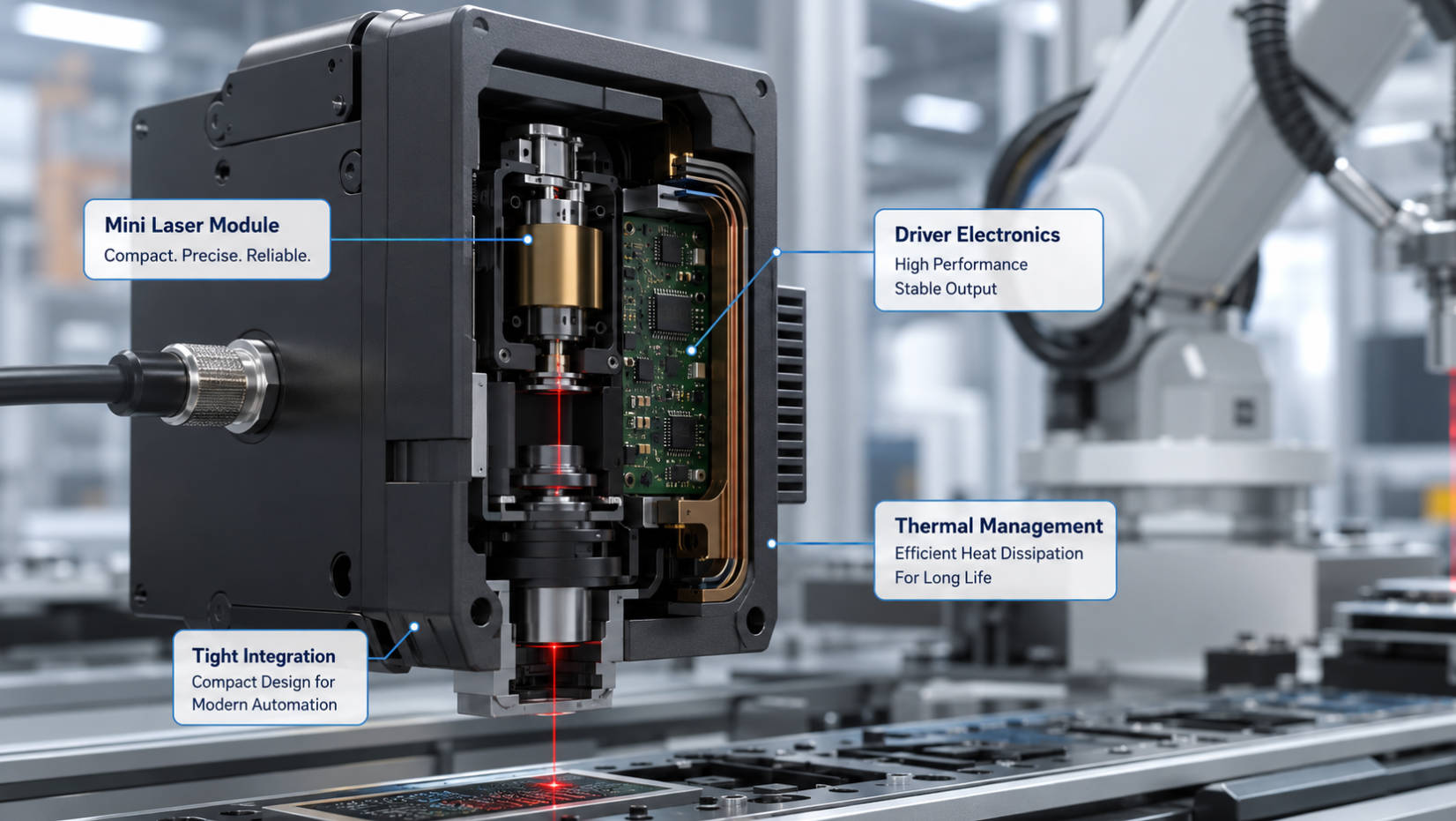

С точки зрения OEM, мини-лазеры привлекательны, когда вам нужна тесная интеграция в портативные, носимые или встраиваемые промышленные системы , в то время как стандартные диоды остаются рабочей лошадкой в приложениях высокомощной обработки, сварки и погрузочно-разгрузочных работ . [оптика ]
В промышленном дизайне размер и мощность редко достигают максимума одновременно ; улучшения в одном, как правило, создают ограничения в другом. Мини-лазеры оптимизируют компактность и энергоэффективность, но они пока не могут сравниться с абсолютными уровнями мощности полноразмерных промышленных диодных линеек или систем , мощность которых сейчас достигает сотен ватт до киловатт в режимах CW и QCW. [оптика ]
Для OEM-производителей, интегрирующих лазерные модули в оборудование для производства, измерения или выравнивания, реальный вопрос заключается в следующем: сколько энергии вам действительно нужно и где вы можете позволить себе пожертвовать ею ради увеличения размера и преимуществ интеграции? [наукадирект ]
Прогнозируется, что мировой рынок лазерных диодов вырастет с примерно 9,37 млрд долларов США в 2026 году до примерно 14,48 млрд долларов США к 2031 году, при этом среднегодовой темп роста составит примерно 9,09%. Этот рост подпитывается тенденциями миниатюризации, промышленной автоматизации, аддитивного производства и передовых датчиков , которые заставляют OEM-производителей пересмотреть устаревшие предположения «чем больше, тем лучше». [мордорская разведка ]
В то же время технологические лидеры продемонстрировали рекордную выходную мощность компактных диодных линеек — до 2,0 кВт от планки толщиной 1 см при комнатной температуре в режиме QCW — демонстрируя, как далеко могут масштабироваться стандартные диодные архитектуры. Этот рыночный и технологический фон делает мини-лазером и стандартным диодом центральным элементом разработки конкурентоспособной продукции. компромисс между [оптика ]

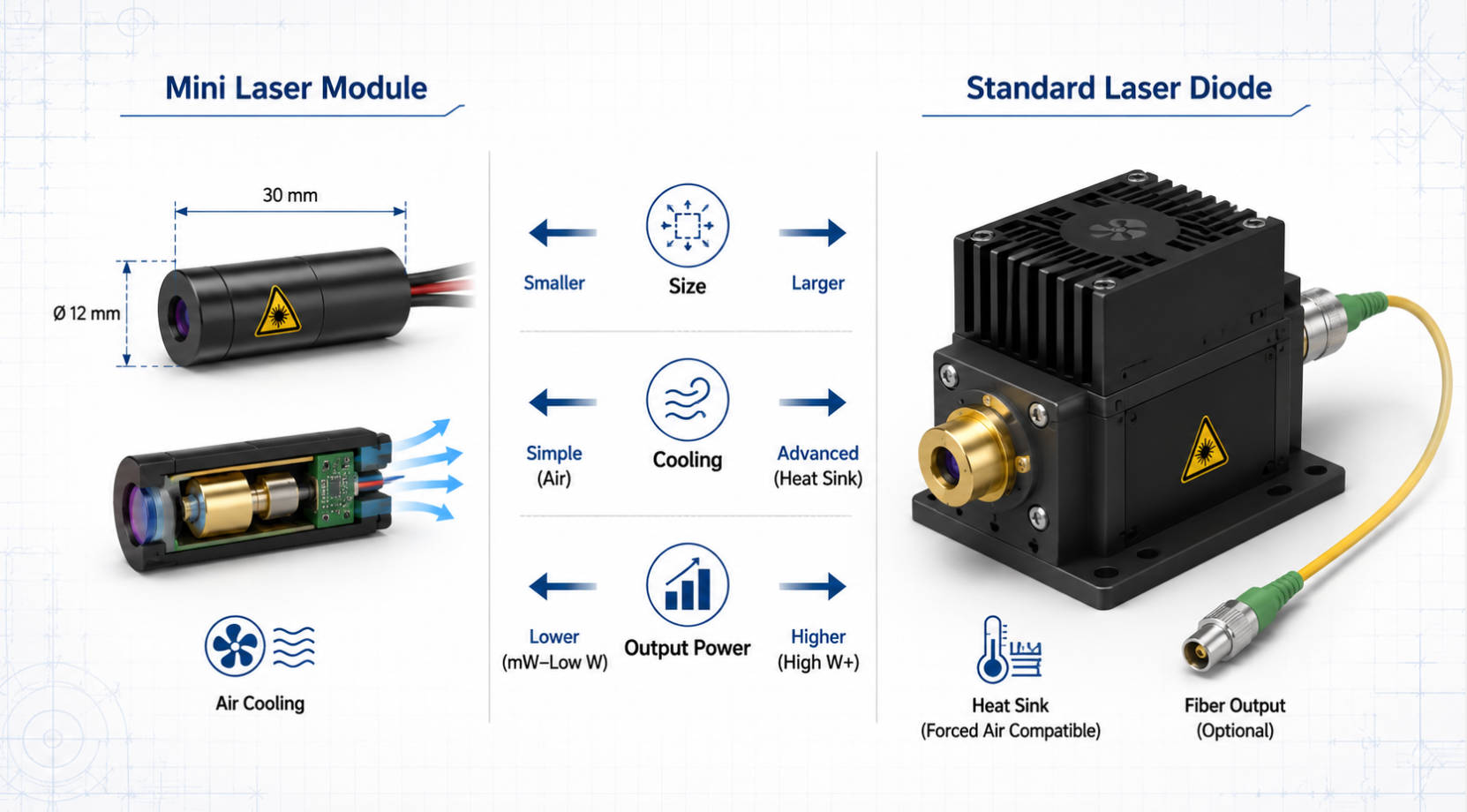

- Мини-лазерные модули спроектированы как компактные, часто герметичные сборки со встроенной оптикой и драйверами, что позволяет легко вставлять их в небольшие корпуса и печатные платы. [Brightlaser.com ]
- Стандартные лазерные диоды обычно представляют собой более крупные дискретные устройства или линейки, для которых требуется внешняя оптика, драйверы и радиаторы , но они обеспечивают более широкую гибкость для индивидуального формирования луча и масштабирования мощности. [шпионская цифровая библиотека ]
С точки зрения производства мини-модули уменьшают сложность механической конструкции , а стандартные диоды позволяют более глубоко оптимизировать доставку луча и тепловую архитектуру для приложений с высокими нагрузками. [оптика ]
- Стандартные диодные линейки высокой мощности в настоящее время достигают сотен ватт в непрерывном режиме и более киловатта в режиме QCW, при этом эффективность преобразования приближается к 70%. [шпион ]
- Мини-лазеры, как правило, работают в режимах низкой и средней мощности , оптимизированных для обеспечения видимости, точного нацеливания, обнаружения и гравировки на небольших поверхностях, а не для обработки объемных материалов. [исследования и рынки ]
Для таких применений, как сварка полимеров, уже существуют компактные диодные системы с воздушным охлаждением мощностью около 500 Вт , устраняющие разрыв между миниатюризацией и выходной мощностью промышленного уровня. Однако они по-прежнему физически больше, чем ультрамини-модули, используемые в портативных или встраиваемых устройствах. [штоктитан ]
Стандартные лазерные диоды обычно сочетаются с микроканальными охладителями, контурами водяного охлаждения или надежными теплоотводами , что обеспечивает долговременную стабильность при высоких рабочих циклах. Мини-лазеры используют воздушное охлаждение, проводящие тепловые пути и осторожное снижение мощности , что упрощает интеграцию, но ограничивает верхнюю границу непрерывной мощности. [fbh-Берлин ]

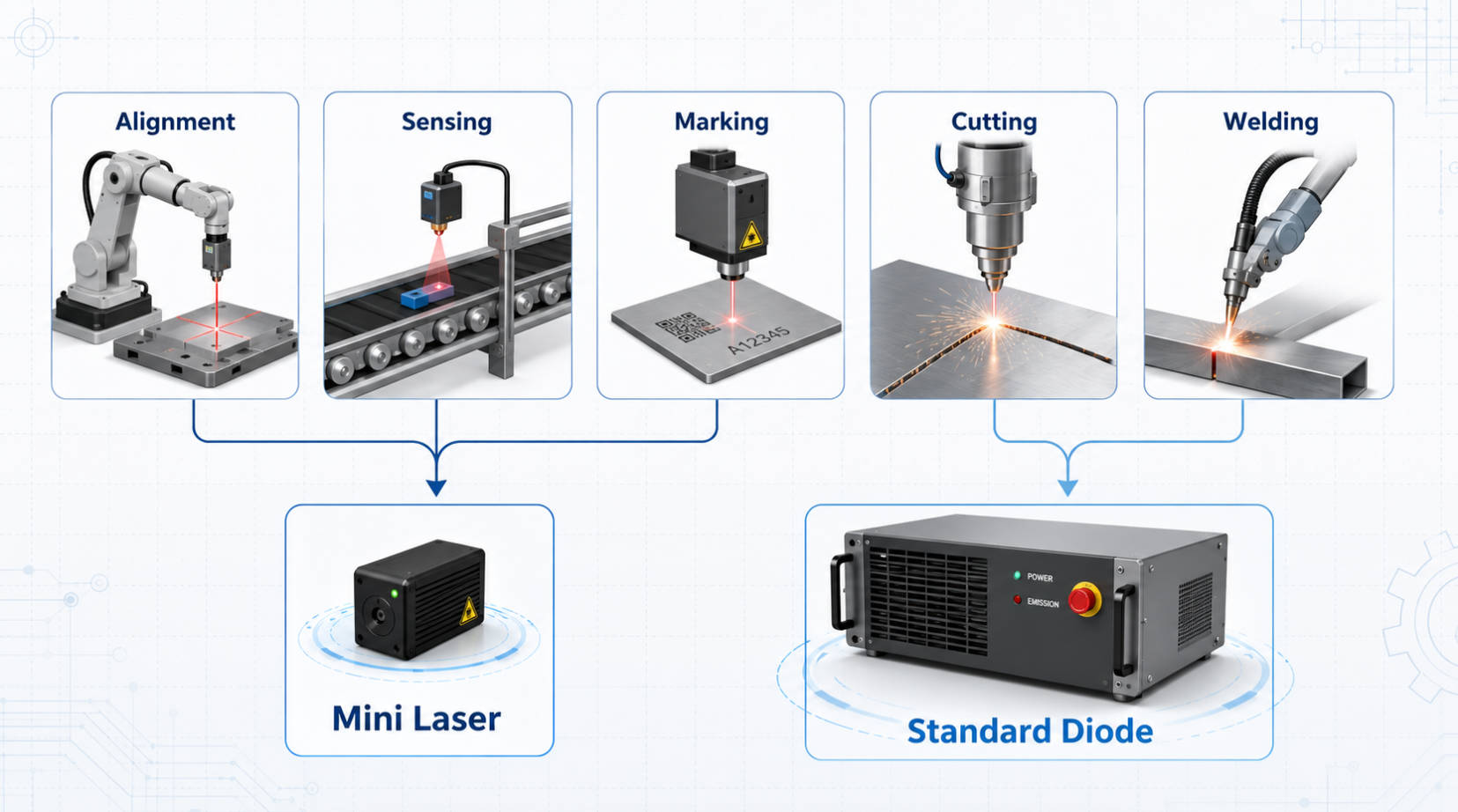

Ниже приведена краткая таблица вариантов использования, поясняющая, где мини-лазеры по сравнению со стандартными диодами обычно приносят наибольшую пользу:
| Вариант использования/Требования | Мини-лазерный модуль | Стандартный лазерный диод |
|---|---|---|
| Ручной таргетинг и выравнивание | Прочная посадка (компактный, маломощный) fbh-берлин | Излишество, больший форм-фактор шпионская цифровая библиотека |
| Встроенные датчики в OEM-оборудование | Прочная посадка, простая интеграция Brightlaser.com | Возможно, но больше усилий по проектированию оптика |
| Высокомощная сварка/резка | Ограниченная мощность fbh-берлин | Идеально, масштабируется до 100–500+ Вт штоктитан |
| Точная маркировка мелких деталей | Хороший баланс размера и мощности исследования и рынки | Используется для линий с большей пропускной способностью. оптика |
| Устройства с батарейным питанием или носимые устройства | Предпочтительно низкое энергопотребление fbh-берлин | Редко подходит наукадирект |
Являясь производителем лазерных модулей, ориентированным на OEM, компания Aiming Laser Technology Co., Ltd. работает на стыке гибкости конструкции, технологичности и долгосрочной эксплуатации . Исходя из нашего опыта работы с промышленными заказчиками в сфере производства, приборостроения и автоматизации, три принципа неизменно определяют выбор мини-диода вместо стандартного :прицельные лазеры ]
1. Определите реальный диапазон мощности. Начните с процесса: толщина резки, скорость маркировки, соотношение сигнал/шум датчика или расстояние до цели, а затем рассчитайте минимальную возможную оптическую мощность и рабочий цикл. [оптика ]
2. Ограничения карты по пространству, весу и охлаждению. Многие OEM-производители недооценивают общий объем, необходимый для оптики, драйверов и радиаторов вокруг стандартных диодов; Мини-модули часто помогают раскрыть чистоту механических конструкций . [Brightlaser.com ]
3. Оцените жизненный цикл и полевые условия. Перепады температуры, вибрация и загрязнение создают разные риски для надежности компактных и открытых диодных конструкций. [наукадирект ]
На практике мы часто советуем клиентам использовать гибридные архитектуры — использовать мини-лазерные модули для выравнивания, считывания или пилотных лучей и стандартные диоды для первичной обработки или задач с высокой энергией в одной системе. [прицельные лазеры ]
Последние достижения в области эпитаксиального проектирования и архитектуры волноводов позволили повысить эффективность преобразования мощности диодов почти до 70% в режиме непрерывного излучения, при этом устройства с одним эмиттером и стержневые устройства обеспечивают мощность 350 Вт в непрерывном режиме и до 1400 Вт в QCW на промышленных длинах волн. Это делает стандартные диодные решения все более привлекательными, когда вашим приоритетом является максимальная пропускная способность и плотность энергии . [шпионская цифровая библиотека ]
Такие инновации, как компактные диодные системы мощностью 500 Вт с воздушным охлаждением, показывают, какую мощность теперь можно упаковать в монтируемые в стойку форм-факторы без внешнего водяного охлаждения. Эти системы помогают сократить разрыв между традиционными «большими» диодами и миниатюрными архитектурами, позволяя OEM-производителям интегрировать высокую мощность в меньшие по размеру шкафы или корпуса машин . [штоктитан ]
Обзорные исследования подчеркивают, что диодные лазеры являются передовыми технологиями в спектроскопии, мониторинге окружающей среды, сельском хозяйстве, здравоохранении, обороне и космосе , во многом благодаря их доступности, компактности и надежности . Такое межотраслевое развертывание стимулирует спрос как на мини-модули , так и на стандартные архитектуры высокой мощности , а не устраняет одну категорию. [мордорская разведка ]

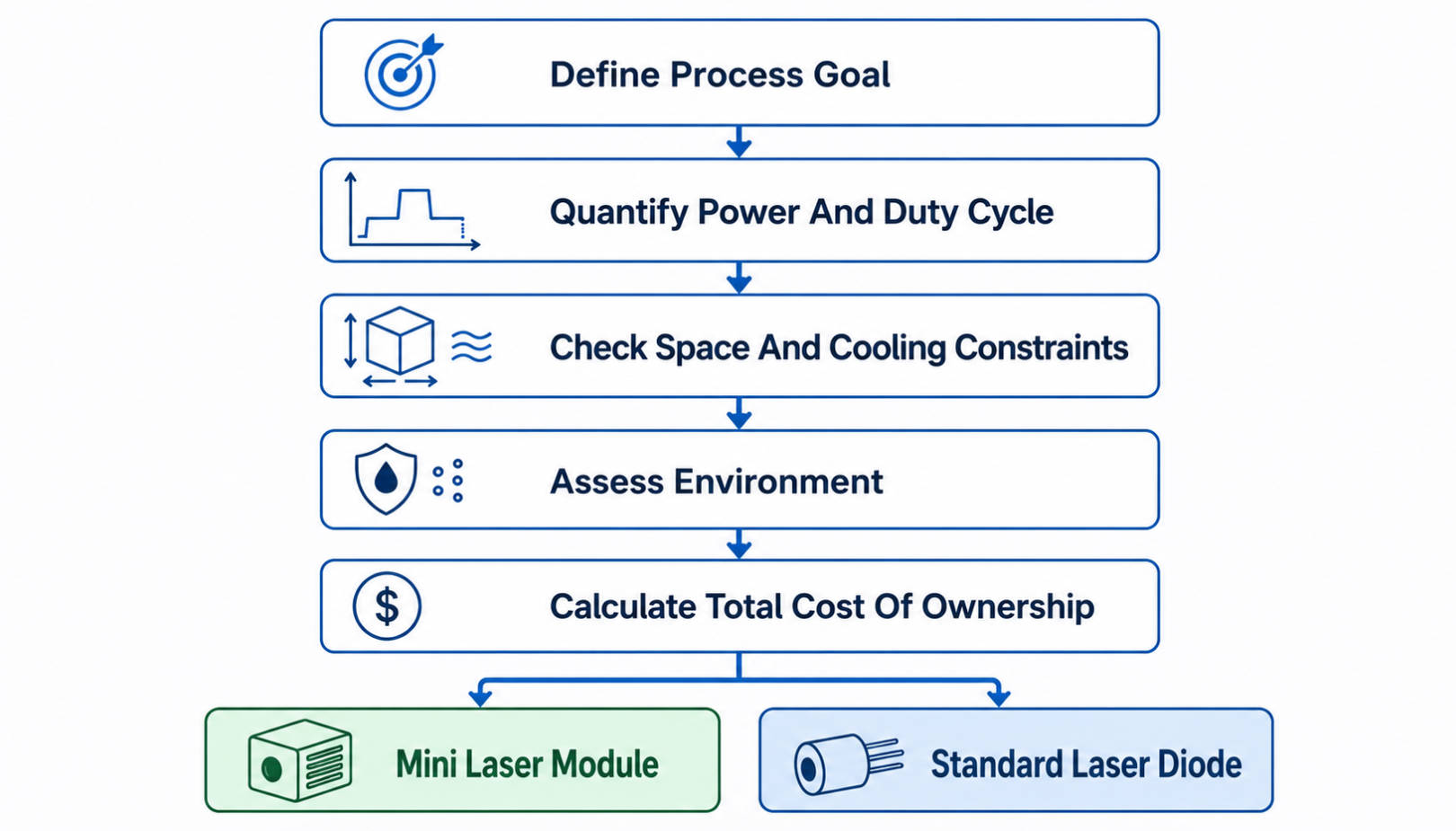

Чтобы сделать выбор между мини-лазером и стандартным диодом, мы рекомендуем структурированную пятиэтапную оценку :
1. Уточните цель процесса.
Определите, является ли основная роль лазера освещением, считыванием, выравниванием, маркировкой, резкой, сваркой или нагревом . [оптика ]
2. Определите мощность и рабочий цикл.
Оцените требуемую среднюю и пиковую мощность , время работы за цикл и коэффициент заполнения; сравните их с типичными диапазонами для мини-модулей и стандартных диодов. [штоктитан ]
3. Оцените пространственные и механические ограничения.
Задокументируйте доступный объем, точки крепления и прокладку кабелей ; Мини-модули обычно упрощают этот шаг, но их оптическая настройка может быть ограничена. [fbh-Берлин ]
4. Укажите термические и экологические условия.
Учитывайте температуру окружающей среды, влажность, удары, вибрацию и загрязнение; Для предпочтительнее использовать сверхмощные диоды с усовершенствованным охлаждением тяжелых промышленных линий . [шпионская цифровая библиотека ]
5. Общая стоимость владения (TCO).
Анализировать первоначальную стоимость компонентов, сложность интеграции, ожидаемые циклы обслуживания и замены; Мини-модули могут снизить затраты на проектирование , в то время как стандартные диоды могут снизить стоимость $/Вт при масштабировании . [мордорская разведка ]
Следование этой схеме помогает гарантировать, что «жертвование властью ради размера» является сознательным, количественным решением , а не компромиссом, достигнутым под давлением времени. [наукадирект ]
С точки зрения пользовательского опыта выбор лазера влияет на безопасность оператора, эргономику устройства и дизайн интерфейса :
- Мини-лазеры позволяют использовать более легкие ручные инструменты, более четкие линии обзора и более интуитивную обратную связь по выравниванию , особенно при сборке, проверке или медицинской диагностике. [fbh-Берлин ]
- Стандартные диоды требуют более надежных защитных блокировок, экранирования и интерфейсов охлаждения , но вознаграждают вас более высокой скоростью процесса и возможностями производственных ячеек. [шпионская цифровая библиотека ]
Для OEM-производителей решающее значение имеет согласование целей UX с лазерной архитектурой . OEM-клиенты Aiming Laser часто разрабатывают корпус, индикаторы и элементы управления совместно с характеристиками модуля, гарантируя, что операторы смогут почувствовать и увидеть разницу между маломощными юстировочными лучами и мощными каналами обработки. [прицельные лазеры ]
Мини-лазерные модули обычно подходят, когда:
- Пространство сильно ограничено (компактные устройства, модернизация существующих корпусов). [Brightlaser.com ]
- Требования к питанию скромные , например, для выравнивания лучей, считывания штрих-кодов, измерения расстояния или мелкодетальной маркировки. [исследования и рынки ]
- Работа от аккумулятора или мобильное использование имеют важное значение, поскольку требуют низкого энергопотребления и легкой конструкции. [fbh-Берлин ]
- Быстрая интеграция и короткие циклы проектирования имеют большее значение, чем просто ультраоптимизированная доставка луча. [Brightlaser.com ]
В этих сценариях пожертвование чистой мощью ради увеличения размера, скорости интеграции и преимуществ UX обычно является чистым положительным решением. [мордорская разведка ]
Стандартные диоды, включая диодные линейки и оптоволоконные конструкции, становятся предпочтительным вариантом, когда:
- Высокая производительность материалов не подлежит обсуждению, например, при сварке, резке, термообработке и аддитивном производстве. [штоктитан ]
- непрерывная или почти непрерывная работа при высоких рабочих циклах. На производственных линиях требуется [оптика ]
- Вам нужна гибкость в формировании луча , соединении оптоволокна или интеграции со сложной оптикой и сканирующими головками. [ютуб ]
- Ваша бизнес-модель чувствительна к показателям «доллар/Вт» и отдает предпочтение решениям, которые максимизируют оптическую мощность на каждый вложенный доллар. [шпионская цифровая библиотека ]
Здесь принятие более крупных модулей и более сложного управления температурным режимом приводит к значительному долгосрочному увеличению производительности и возможностей процесса . [шпион ]
Одна из новых моделей, которую мы наблюдаем у промышленных OEM-клиентов, — это проектирование многоканальных лазерных систем , где:
- Мини-лазерный модуль обеспечивает маломощные, постоянно включенные функции нацеливания, выравнивания или предварительного просмотра . операторам [наукадирект ]
- Стандартный мощный диод или модуль с оптоволокном включается только тогда, когда процесс требует полной энергии, часто с дополнительными защитными блокировками и контролем. [ютуб ]
Такое сочетание обеспечивает превосходное удобство и безопасность, одновременно используя весь потенциал мощности современной диодной технологии, особенно в таких приложениях, как сварка полимеров, прецизионное соединение и многоэтапная обработка материалов . [штоктитан ]
Основное различие заключается в форм-факторе и мощности : мини-лазеры отдают предпочтение компактности и простоте интеграции, тогда как стандартные лазерные диоды ориентированы на более высокую оптическую мощность и масштабируемое управление температурным режимом . [fbh-Берлин ]
В большинстве случаев нет. Мини-модули обычно ограничены по мощности и оптимизированы для выравнивания, измерения или маломощной маркировки , тогда как для сварки высокой мощности обычно требуются сотни ватт от стандартных диодных систем . [штоктитан ]
Определите требуемую скорость процесса, толщину материала и рабочий цикл , а затем сравните их с типичными диапазонами выходной мощности стандартных диодных линеек и компактных промышленных систем; если вам нужна устойчивая высокая плотность энергии, обычно правильным выбором будет стандартный диод. [оптика ]
Мини-модули часто демонстрируют хорошую эффективность при низкой мощности, но стандартные диоды высокой мощности могут достигать эффективности преобразования, близкой к 70% , что является чрезвычайно конкурентоспособным с точки зрения выдаваемой энергии на ватт . [шпион ]
Партнерские отношения OEM со специализированными производителями, такими как Aiming Laser Technology, обеспечивают проектирование, тепловое моделирование и тестирование с учетом специфики применения , гарантируя, что выбранная мини- или стандартная лазерная архитектура соответствует реальным технологическим требованиям и ожиданиям жизненного цикла. [ютуб ]
1. Мордорская разведка. Размер рынка лазерных диодов, прогнозный отчет, конкурентная среда.
https://www.mordorintelligence.com/industry-reports/laser-diode-market [мордорская разведка ]
2. ФБХ Берлин. Компактные диодные лазерные модули.
https://www.fbh-berlin.de/fileadmin/downloads/Publications/Flyer/Compact_Diode_Laser_Modules.pdf [fbh-Берлин ]
3. Оптика.орг. Компания Hamamatsu разрабатывает «рекордную» линейку лазерных диодов мощностью 2,0 кВт.
https://optics.org/news/hamamatsu-develops-record-2.0-kw-laser-diode-bar [оптика ]
4. ШПИОН. Мощные и высокоэффективные полупроводниковые лазерные диоды.
https://www.spiedigitallibrary.org/conference-proceedings-of-spie/13876/1387607 [шпионская цифровая библиотека ]
5. ШПИОН. Технология мощных диодных лазеров XXII.
https://spie.org/Publications/Proceedings/Volume/12867 [шпион ]
6. Coherent Corp. Coherent выпускает компактную диодную лазерную систему с воздушным охлаждением.
https://www.stocktitan.net/news/COHR/coherent-launches-compact-air-cooled-diode-laser-system-and-sets-new-uiq7ezmai3mq.html [штоктитан ]
7. Оптика.орг. Промышленные рынки манят мощные диодные лазеры.
https://optics.org/article/31469 [оптика ]
8. НаукаДирект. Диодные лазеры: от лаборатории к промышленности (обзор).
https://www.sciencedirect.com/science/article/abs/pii/S0030399213003010 [наукадирект ]
9. Яркий лазер. Как эффективно создавать лазерные модули.
https://brightlaser.com.hk/content-hk/news/list2/215.html [Brightlaser.com ]
10. АимЛазер. Волоконный лазер против модуля волоконно-связанного лазера: руководство для опытных OEM-производителей.
https://www.aiminglasers.com/fiber-laser-vs-fiber-coupled-laser-module-an-expert-oem-guide.html [прицельные лазеры ]
