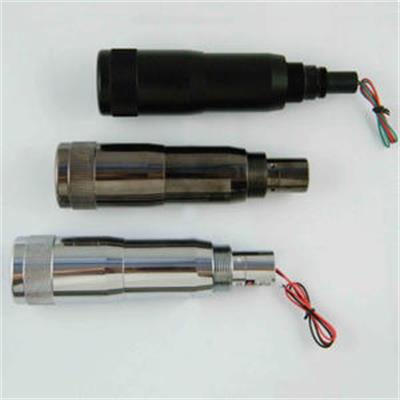

Expansor de feixe de laser: o fundo do produto

O expansor de feixe de laser foi projetado para expandir feixes de entrada paralelos com feixes de saída paralelos de maior diâmetro. Os expansores de feixe de laser são usados ​​em aplicações como varredura a laser, interferometria ou telemetria. Os atuais expansores de feixe de laser são projetados com sistemas afocais desenvolvidos a partir da base de telescópios ópticos perfeitos. Neste tipo de sistema, a luz de um objeto no infinito entra no eixo óptico da óptica interna de forma paralela e ao mesmo tempo sai de forma paralela. Isso significa que todo o sistema não possui uma distância focal.

Tradicionalmente, os telescópios ópticos são usados ​​principalmente para observar objetos distantes, como corpos celestes no universo. Os telescópios ópticos podem ser divididos em duas categorias principais: telescópios refratores e telescópios refletores. Os telescópios refratores fazem uso total de lentes para refratar ou curvar a luz, enquanto os telescópios refletores usam espelhos para refletir a luz.

O expansor de feixe mais comum originou-se dos telescópios Galileo e geralmente inclui uma lente negativa de entrada e uma lente positiva de saída. O espelho de entrada transmite um feixe de foco virtual para o espelho de saída e as duas lentes são estruturas confocais virtuais. Geralmente, expansores de feixe menores que 20 vezes são fabricados usando este princípio devido à sua simplicidade, tamanho pequeno e preço baixo. Na medida do possível, o expansor de feixe é projetado para ter uma pequena diferença de fase esférica, baixa distorção de frente de onda e aberração acromática. Sua limitação é que ele não pode acomodar filtragem espacial ou expansão de feixe de grande ampliação. O expansor de feixe e a ampliação de colimação não estão apenas relacionados aos parâmetros do expansor de feixe, mas também aos parâmetros do feixe de laser e à posição da lente expansora de feixe. A função do expansor de feixe é reduzir o ângulo de divergência do feixe de laser, tornando menor o ponto focalizado pelo laser. Os telescópios Kepler são compostos por lentes com distância focal positiva, e as lentes são divididas pela soma das distâncias focais (Figura 1). A lente que está próxima da imagem fonte ou do objeto observado é chamada de lente objetiva, e a lente que está próxima do olho humano ou da imagem é chamada de lente de imagem.

O expansor de feixe de laser da aplicação

1. No processamento de laser de precisão, o expansor de feixe colima o feixe de laser de saída antes que ele possa ser focado em um pequeno ponto de alta densidade de potência.

2. No alcance do laser, o expansor de feixe pode melhorar ao máximo a colimação do laser, de modo a realizar medições de longa distância.

3. O expansor de feixe é usado em conjunto com o filtro espacial para alterar a distribuição assimétrica do feixe em uma distribuição simétrica e, ao mesmo tempo, distribuir uniformemente a energia luminosa.
