Bir lazer diyotun dalga boyu, yarı iletken bant aralığı enerjisiyle başlar , ancak istikrarlı endüstriyel performans, yalnızca çip malzemesinin çok daha fazlasına bağlıdır. OEM lazer modülü projeleri için üreticilerin ayrıca son ürünün gerektirdiği dalga boyunu, gücü, ışın kalitesini ve tutarlılığı sağlamak için sıcaklığı, tahrik akımını, boşluk tasarımını, optikleri, paketlemeyi ve güvenilirlik doğrulamasını kontrol etmesi gerekir.
Mühendisler, satın alma ekipleri ve OEM markaları için arasındaki ilişkinin anlaşılması, lazer diyot bant aralığı enerjisinin lazer diyot bant aralığı enerjisi ile dalga boyu belirlenmesini kolaylaştırır. doğru endüstriyel lazer modülü . Hizalama, algılama, makine görüşü, tıbbi ekipman, ölçüm, barkod tarama, bilimsel aletler ve diğer hassas uygulamalar için
Şu tarihte: Aiming Laser Technology Co., Ltd. olarak , yalnızca veri sayfasında listelenen nominal dalga boyu değerlerine değil, gerçek çalışma koşullarına göre tasarlanmış lazer modüllerine ihtiyaç duyan denizaşırı markalar, toptancılar ve ekipman üreticileriyle çalışıyoruz.
Bant aralığı enerjisi, bir yarı iletken içindeki iki önemli elektron-enerji bölgesi arasındaki enerji farkıdır:
- değerlik bandı .Elektronların normalde daha düşük enerji koşullarında bulunduğu
- iletim bandı .Yeterli enerji aldıktan sonra elektronların daha serbest hareket edebildiği
- Bant aralığı , bu iki bant arasındaki enerji aralığı.
Bir lazer diyotta elektrik akımı, aktif bölgeye elektronlar ve delikler enjekte eder. Bir elektron bir delikle yeniden birleştiğinde enerji bir foton olarak açığa çıkabilir. Foton enerjisi, malzemenin bant aralığı enerjisiyle yakından ilişkilidir.
Basit bir ifadeyle:
- Daha büyük bir bant aralığı enerjisi genellikle daha yüksek enerjili fotonlar üretir.
- Daha yüksek enerjili fotonlar daha kısa dalga boylarına karşılık gelir.
- Daha küçük bir bant aralığı enerjisi genellikle daha düşük enerjili fotonlar üretir.
- Düşük enerjili fotonlar daha uzun dalga boylarına karşılık gelir.
Bu ilişki kırmızı, yakın kızılötesi, mavi, mor ve ultraviyole lazer diyotların tasarımında temeldir. Dalga boyu seçiminin yalnızca optikten ziyade yarı iletken malzeme mühendisliği ile başlamasının nedeni de budur.
Foton-enerji ilişkisi şu şekilde yazılabilir:
E=hc/λ
Nerede:
- E foton enerjisidir.
- h Planck sabitidir.
- c ışık hızıdır.
- λ dalga boyudur.
Pratik mühendislik hesaplamaları için ilişki genellikle şu şekilde hesaplanır:
E (eV)≈1240/λ (nm)
Örneğin, 808 nm'lik bir lazer diyot yaklaşık olarak aşağıdaki foton enerjisine karşılık gelir:
1240/808≈1,53 eV
Bu, her 808 nm lazer modülünün mükemmel şekilde sabitlenmiş 1,53 eV bant aralığına sahip bir aktif bölge kullandığı anlamına gelmez. Gerçek lazer cihazlarının spektral genişliği, sıcaklık etkileri, akıma bağlı kaymaları, boşluk modu davranışı ve malzeme yapısı farklılıkları vardır. Ancak denklem, dalga boyu tasarımını anlamak için önemli bir başlangıç noktası sağlar.
Lazer diyot, yarı iletken bir ışık kaynağından daha fazlasıdır. Tutarlı, yönlü ve spektral olarak konsantre ışık yaratan, dikkatle tasarlanmış bir optik rezonatördür.
Süreç beş aşamada özetlenebilir.
Pn bağlantısına ileri akım uygulandığında, elektronlar ve delikler lazer diyotun aktif bölgesine doğru enjekte edilir.
Aktif bölge, yarı iletken yapının optik kazancın üretildiği kısmıdır. Birçok modern lazer diyotta bu bölge, taşıyıcı sınırlamasını ve optik verimliliği artırmak için tasarlanmış bir veya daha fazla kuantum kuyusu içerir.
Daha yüksek enerjili iletim bandı durumundaki bir elektron, değerlik bandındaki bir delikle yeniden birleşebilir. Bu geçiş sırasında enerji farkı foton olarak salınabilir.
Sıradan LED'lerde bu ışığın büyük bir kısmı kendiliğinden emisyon yoluyla yayılır. Bir lazer diyotta, cihazın yapısı uyarılmış emisyonu teşvik edecek şekilde tasarlanmıştır.
Lazer eyleminin gerçekleşmesi için aktif bölgenin popülasyonun tersine çevrilmesi adı verilen bir duruma ulaşması gerekir . Pratik yarı iletken açısından bu, enjekte edilen taşıyıcıların yoğunluğunun, uyarılmış emisyonun optik kayıpları aşması için yeterince yüksek olması gerektiği anlamına gelir.
Enjekte edilen akım lazer diyotun eşik akımını aştığında cihaz lazere başlar.
Eşiğin altında çıktıya kendiliğinden emisyon hakimdir. Eşiğin üzerinde, uyarılmış emisyon hızla ana ışık üretim mekanizması haline gelir.
Aktif bölgeden geçen bir foton, uyarılmış bir taşıyıcıyı yeniden birleştirmeye ve aynı temel özelliklere sahip başka bir fotonu serbest bırakmaya teşvik edebilir:
- Benzer dalga boyu
- Aynı faz ilişkisi
- Aynı seyahat yönü
- İzin verilen boşluk modlarında aynı polarizasyon durumu
Bu optik çoğaltma işlemi, lazer ışığına normal lamba veya LED ışıkla karşılaştırıldığında yüksek parlaklığını, yönlülüğünü ve tutarlılığını veren şeydir.
Bir lazer diyot çipinin bölünmüş veya kaplanmış iki yüzeyi, mikroskobik bir optik boşluk oluşturur. Işık bu boşluk içinde ileri geri yansır ve kazanç bölgesinden tekrar tekrar geçer.
Yalnızca belirli rezonans dalga boyları boşluğun içinde verimli bir şekilde oluşturulabilir. İzin verilen bu rezonans durumları boylamsal modlar olarak bilinir.
Bu nedenle son dalga boyu davranışı her ikisinden de etkilenir:
- Kazanç spektrumu öncelikle yarı iletken aktif malzeme ve onun bant aralığı tarafından belirlenir.
- boşluk modları . Lazer yapısı, boşluk uzunluğu, kırılma indisi, ızgaralar ve optik geri bildirim tarafından belirlenen
Lazer diyot dalga boyunun bir malzeme etiketiyle basitçe 'bir kez ayarlanmamasının' nedeni budur. Yarı iletken fiziği, epitaksiyel yapı, boşluk tasarımı, sürücü koşulları ve termal yönetimin sonucudur.
Bant aralığı foton üretimi için bir enerji hedefi görevi görür. Elektronlar bant aralığı boyunca geçiş yaptığında ve deliklerle yeniden birleştiğinde, yayılan foton enerjisi mevcut enerji farkına yakındır.
Foton enerjisi ve dalga boyu ters ilişkili olduğundan, yarı iletken bileşimi güçlü bir dalga boyu tasarım aracı haline gelir.
Daha yüksek enerjili bir bant aralığı, daha kısa dalga boylu emisyonu destekler. Daha düşük enerjili bir bant aralığı, daha uzun dalga boyu emisyonunu destekler.
Aşağıdaki tablo, endüstriyel ve ticari lazer uygulamalarında kullanılan ortak dalga boyu bölgelerine pratik bir genel bakış sunmaktadır.
| Lazer Dalga Boyu Bölgesi | Tipik Dalga Boyu Aralığı | Ortak Yarı İletken Malzeme Aileleri | Temsili Uygulamalar |
|---|---|---|---|
| Ultraviyole | 400 nm'nin altında | GaN, AlGaN, InGaN | Floresan, kürleme, mikro işleme, sterilizasyon araştırması |
| Menekşe ve mavi | 405 nm'den 465 nm'ye | InGaN, GaN | Gravür, sergileme, inceleme, floresans, yüksek yoğunluklu optik sistemler |
| Yeşil | 515 nm'den 532 nm'ye | Doğrudan yeşil diyotlar veya frekans dönüştürülmüş kaynaklar | Hizalama, makine görüşü, ekran, biyomedikal aydınlatma |
| Kırmızı | 630 nm ila 690 nm | AlGaInP | Hizalama, konumlandırma, barkod tarama, işaretleme, ölçüm |
| Yakın kızılötesi | 730 nm ila 980 nm | AlGaAs, GaAs tabanlı yapılar | Pompalama, algılama, aydınlatma, makine görüşü, tıbbi ve endüstriyel aletler |
| Kısa dalga kızılötesi | 1.300 nm ila 1.700 nm | InP, InGaAsP, ilgili yapılar | Fiber iletişim, spektroskopi, algılama, LiDAR ile ilgili uygulamalar |
| Orta kızılötesi | 2.000 nm'nin üzerinde | QCL teknolojileri de dahil olmak üzere özel yarı iletken yapılar | Gaz algılama, kimyasal analiz, çevresel izleme |
Malzeme seçiminde ayrıca kafes uyumu, epitaksiyel büyüme kalitesi, termal davranış, taşıyıcı sınırlaması, optik kayıplar ve üretim uyumluluğu da dikkate alınmalıdır.
Örneğin galyum arsenit bazlı malzeme sistemleri, kırmızı ve yakın kızılötesi lazer diyot platformlarıyla yaygın olarak ilişkilidir. Galyum nitrür bazlı sistemler mavi ve mor dalga boyu bölgelerini destekler. İndiyum fosfit ile ilgili malzemeler, daha uzun yakın kızılötesi ve telekomünikasyon dalga boyları için önemlidir.
Ancak malzeme ailesinin seçilmesi yalnızca ilk mühendislik kararıdır. Nihai endüstriyel lazer modülü, çip düzeyindeki potansiyeli istikrarlı alan performansına dönüştürmelidir.
Yaygın bir spesifikasyon hatası, dalga boyunu tek bir sabit sayı olarak ele almaktır. Gerçekte, bir lazer diyotun merkez dalga boyu çalışma sırasında değişebilir.
OEM ekipman geliştiricileri için bu, uygulamanın dar absorpsiyon bantlarına, dedektör duyarlılığına, optik filtrelere, interferometriye, spektroskopiye, floresan uyarımına veya hassas makine görüşü kontrastına bağlı olduğu durumlarda önemlidir.
Bağlantı sıcaklığı arttıkça yarı iletken bant aralığı genellikle azalır. Bu genellikle yayılan lazer dalga boyunun, genellikle olarak adlandırılan daha uzun bir dalga boyuna doğru hareket etmesine neden olur. kırmızıya kayma .
Gerçek dalga boyu kayması lazer tipine, malzeme sistemine, boşluk konfigürasyonuna, pakete, çalışma noktasına ve termal dirence bağlıdır.
Pratik bir referans olarak:
- Birçok yakın kızılötesi çok modlu lazer diyot civarında dalga boyu kaymaları gösterebilir , °C başına 0,3 nm .
- Dağıtılmış geri beslemeli lazer diyotları, ızgara yapıları lazer modunu tanımlamaya yardımcı olduğundan daha düşük dalga boyu hassasiyeti sergileyebilir.
- Bazı uygulamaya özel sistemler, termoelektrik soğutucu, sıcaklık sensörü ve kapalı devre sürücü kullanılarak aktif sıcaklık kontrolü gerektirir.
Örneğin, nominal 808 nm'lik bir lazer diyodu, dalga boyuna duyarlı bir pompalama veya algılama sisteminde birleştirme veya emme verimliliğini azaltmak için yüksek sıcaklıkta çalışma altında yeterince kayabilir.
Bu nedenle bir OEM gereksinimi yalnızca '808 nm' ifadesini içermemelidir. Çalışma sıcaklığı aralığını, izin verilen dalga boyu toleransını, çıkış gücü durumunu ve ölçümün diyot kutusunda mı, modül muhafazasında mı yoksa tahmini bağlantı sıcaklığında mı alındığını belirtmelidir.
Sürüş akımının arttırılması iki etkileşimli etki yoluyla dalga boyunu değiştirebilir:
- Daha yüksek taşıyıcı yoğunluğu kazanç davranışını ve kırılma indeksini değiştirebilir.
- Daha yüksek akım ek ısı üreterek bağlantı sıcaklığını yükseltir.
Sonuç, kademeli bir dalga boyu kaymasını, spektral genişlemeyi veya mod atlamasını içerebilir. Bu özellikle değişen görev döngüleri, darbeli çalışma, analog modülasyon veya yetersiz ısı dağılımı olan sistemlerde geçerlidir.
Farklı lazer diyot yapıları farklı seviyelerde dalga boyu kontrolü sunar.
| Lazer Diyot Yapısı | Tipik Spektral Davranış | En İyi Uyum |
|---|---|---|
| Fabry-Pérot lazer diyotu | Çoklu uzunlamasına modlar; daha geniş spektrum; sıcaklığa daha duyarlı | Genel aydınlatma, pompalama, hizalama, standart endüstriyel modüller |
| Dağıtılmış geri beslemeli lazer diyot | Daha dar çizgi genişliği; ızgara kontrollü dalga boyu; daha iyi dalga boyu kararlılığı | Gaz algılama, telekom, spektroskopi, hassas ölçüm |
| Dağıtılmış Bragg reflektör lazer diyotu | Dalga boyu seçici reflektör yapısı | Yüksek performanslı algılama ve iletişim |
| Dış boşluklu lazer diyot | Çok dar çizgi genişliği ve daha geniş ayarlanabilirlik potansiyeli | Araştırma, yüksek çözünürlüklü spektroskopi, metroloji |
Maliyete duyarlı bir endüstriyel lazer modülü için Fabry-Pérot diyotu doğru seçim olabilir. Belirli bir moleküler absorpsiyon hattını hedeflemesi gereken bir gaz algılama cihazı için sıcaklık ve akım kontrolüne sahip bir DFB lazer diyotu gerekli olabilir.

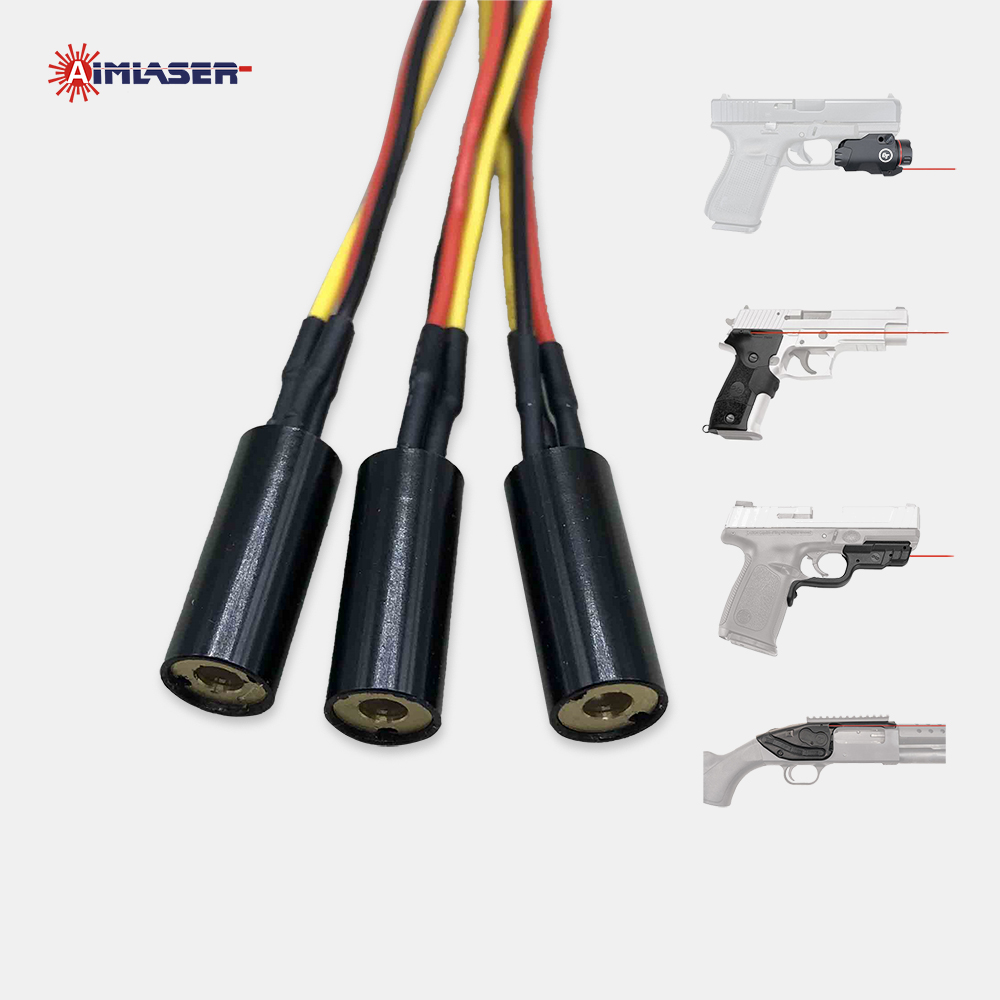

Bir diyot çipi kazanç üretir, ancak eksiksiz bir endüstriyel lazer modülünün optik, elektriksel, mekanik ve termal değişkenleri birlikte yönetmesi gerekir.
Bu ayrım OEM müşterileri için önemlidir. İki lazer modülü benzer nominal lazer diyotlarını kullanabilir ancak sahada çok farklı performans gösterebilir.
Üretime hazır bir modül genellikle şunları içerir:
- Lazer diyot çipi veya paketlenmiş diyot
- Sabit akımlı lazer sürücüsü
- Yönlendirici mercek
- Işın şekillendirme veya odaklama optikleri
- Isı emici veya metal muhafaza
- Elektrik koruma bileşenleri
- İsteğe bağlı fotodiyot geri bildirimi
- İsteğe bağlı sıcaklık sensörü
- Opsiyonel termoelektrik soğutucu
- Mekanik montaj arayüzü
- Kablo, konnektör veya PCB entegrasyonu
- Optik hizalama ve çıktı denetimi
Lazer diyotlar doğal olarak oldukça asimetrik bir ışın yayar çünkü aktif bölgeleri son derece küçüktür ve hızlı ve yavaş eksenler boyunca farklı sapma özelliklerine sahiptir.
Uygun optikler olmadan ışın eliptik, ıraksak olabilir veya amaçlanan uygulama için uygun olmayabilir.
OEM lazer modülü tasarımı şunları gerektirebilir:
- Kısa mesafe konumlandırma için sabit odaklı optikler

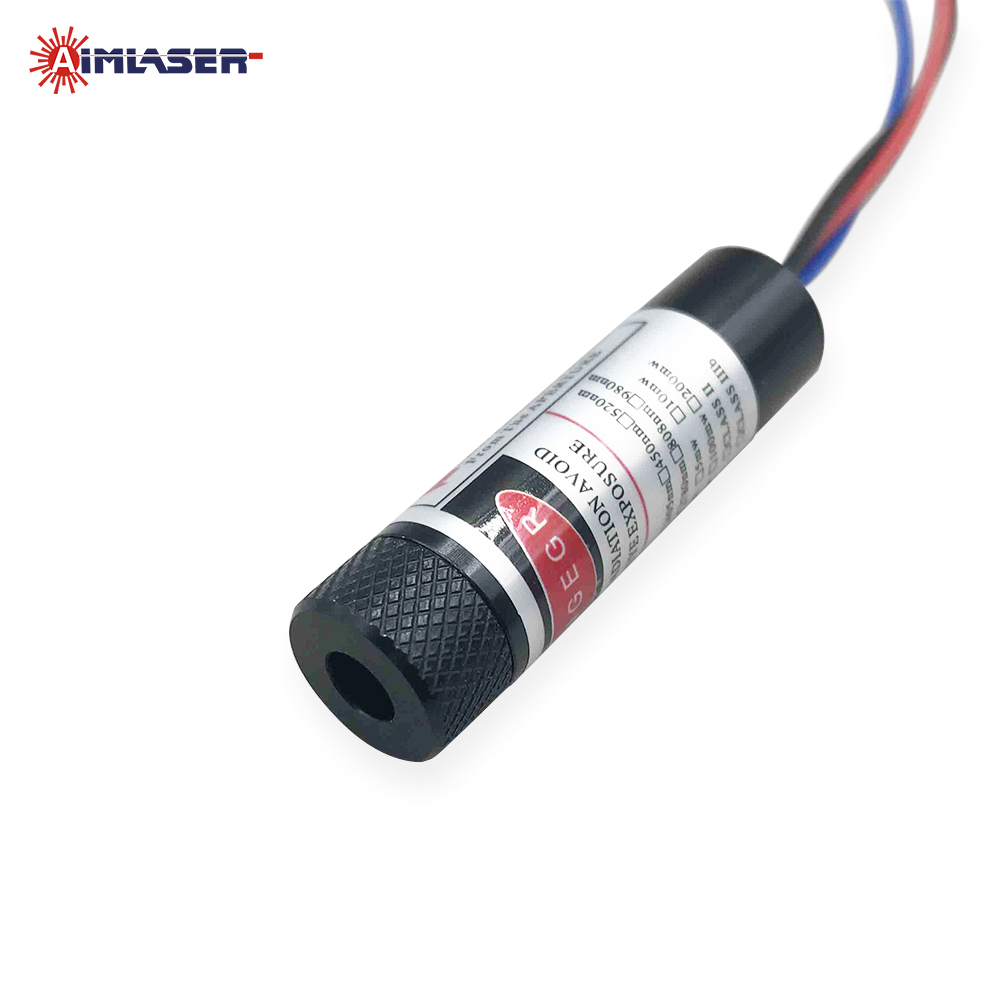

- Saha kurulumu için ayarlanabilir odaklı optikler
- Makine görüşü ve hizalama için çizgi lazer optiği
- Hedefleme ve ölçüm için nokta projeksiyon optikleri
- Konumlandırma için çapraz lazer optikleri
- Uzaktan teslimat veya sınırlı ekipman yerleşimleri için fiber bağlantı
- Daha uzun çalışma mesafeleri için ışın genişleticiler
- Işın asimetrisini düzeltmek için silindirik optikler
Doğru soru basitçe 'Hangi dalga boyuna ihtiyacım var?' değil, aynı zamanda 'Sistemin hangi ışın şekline, ıraksamasına, nokta boyutuna, çalışma mesafesine ve optik güç dağıtımına ihtiyacı var?'
Termal yönetim, lazer modül üretiminde en önemli güvenilirlik faktörlerinden biridir.
Aşırı bağlantı sıcaklığı aşağıdakilere neden olabilir:
- Dalga boyu kayması
- Azaltılmış optik çıkış
- Daha yüksek eşik akımı
- Daha düşük duvar prizi verimliliği
- Daha hızlı bozulma
- Artan ciddi optik hasar riski
- Birimler arasındaki tutarlılık azaltıldı
Sürekli dalga ve yüksek güçlü endüstriyel modüller için diyot paketinden muhafazaya ve harici ısı emiciye kadar sağlam bir termal yol gereklidir.
Temel tasarım hususları şunları içerir:
1. Diyot montaj yöntemi ve alt tabakanın termal iletkenliği
2. Termal arayüz malzemesi kalitesi
3. Muhafaza malzemesi ve ısı emici yüzey alanı
4. Ortam çalışma sıcaklığı
5. Sürekli dalga ve darbeli görev döngüsü
6. Dahili sürücü ısı üretimi
7. Fan, iletim veya sıvı soğutma stratejisi
8. Güvenilirlik testi sırasında termal döngü gereksinimleri
İyi tasarlanmış bir modül yalnızca tepe sıcaklığı değil aynı zamanda sıcaklık gradyanlarını da kontrol eder. Düzensiz ısıtma, zamanla mekanik gerilime, optik hizalama sapmasına ve kararsız çıktıya neden olabilir.
Özel bir lazer modülü talep ederken nominal dalga boyu ve çıkış gücü yeterli değildir. Daha güçlü bir spesifikasyon, geliştirme gecikmelerini azaltır, performans uyumsuzluklarını önler ve uzun vadeli tedarik tutarlılığını artırır.
Bir lazer modülü üreticisiyle bir OEM projesi görüşürken aşağıdaki mühendislik kontrol listesini kullanın.
Lazerin neyi başarması gerektiğini belirtin:
- Hizalama veya konumlandırma
- Makine görüşü aydınlatması
- Barkod tarama
- Optik algılama
- Tıbbi cihaz entegrasyonu
- Lazer gravür veya markalama
- Analitik ölçüm
- Fiber bağlantısı
- Sahne aydınlatması veya projeksiyon
- Bilimsel enstrümantasyon
Son kullanım, uygun dalga boyunu, ışın geometrisini, stabiliteyi, gücü, güvenlik hususlarını ve muhafaza tasarımını belirler.
Katmak:
- Nominal merkez dalga boyu
- İzin verilen dalga boyu toleransı
- Çalışma sıcaklığı aralığı
- Kabul edilebilir maksimum dalga boyu kayması
- Sürekli dalga veya darbeli çalışma koşulu
- Dar hat genişliğinin gerekli olup olmadığı
- Lazerin bir optik filtreye, detektöre, fosfora, soğurma bandına veya floresans hedefine uyması gerekip gerekmediği
Örneğin:
'25°C'de 808 nm merkez dalga boyu, tanımlanmış sürücü akımı altında maksimum ±3 nm tolerans, sürekli dalga çalışması, 10°C ila 40°C ortam aralığı için kontrollü termal tasarım.'
Bu, '808 nm lazer' istemekten çok daha uygulanabilir bir yöntemdir.
Önemli optik özellikler şunları içerir:
- Gerekli çalışma noktasında çıkış gücü
- Belirtilen mesafedeki ışın çapı
- Işın sapması
- Işın şekli: nokta, çizgi, çapraz, dikdörtgen veya fiber çıkışı
- Odak mesafesi
- Ayarlanabilir veya sabit odaklama
- Çizgi projeksiyonu için tekdüzelik
- Polarizasyon gereksinimi
- Optik pencere veya koruyucu lens gereksinimi
Sağlamak:
- Giriş voltajı aralığı
- Analog, TTL, PWM veya seri kontrol gereksinimi
- Konektör tipi
- Kablo uzunluğu ve pin ataması
- Modül boyutları
- Muhafaza malzemesi
- Montaj delikleri ve mekanik veriler
- Çevresel sızdırmazlık gereksinimi
- EMC veya elektriksel gürültü kısıtlamaları
- Beklenen kurulum ortamı
Güvenilir bir OEM programı, başlangıçtaki optik çıktıdan daha fazlasını dikkate almalıdır.
Tartışmak:
- Gerekli çalışma ömrü
- Hedef görev döngüsü
- Depolama sıcaklığı
- Çalışma sıcaklığı
- Şok ve titreşime maruz kalma
- Yakma gereksinimi
- Gelen denetim kriterleri
- Dalga boyu ve güç test koşulları
- Kozmetik gereksinimler
- Parti izlenebilirliği
- Numune alma planı ve kalite dokümantasyonu
Yüksek değerli ekipmanlar için, seri üretim başlamadan önce karşılıklı olarak mutabakata varılan bir kabul spesifikasyonunun tanımlanması yararlı olacaktır.
İş parçası hizalaması için görünür bir çizgi lazerine ihtiyaç duyan bir otomatik montaj ekipmanı üreticisini düşünün.
Sistem gereksinimleri şunları içerebilir:
- Operatörlerin fabrika aydınlatması altında görebileceği parlak görünür bir çizgi
- Sabit bir çalışma mesafesi boyunca kararlı hat yerleşimi
- Kapalı bir makinenin içine sığan kompakt bir modül
- Uzun çalışma saatleri
- Titreşime karşı direnç
- Amaçlanan lazer güvenlik sınıflandırmasıyla uyumlu bir güç seviyesi

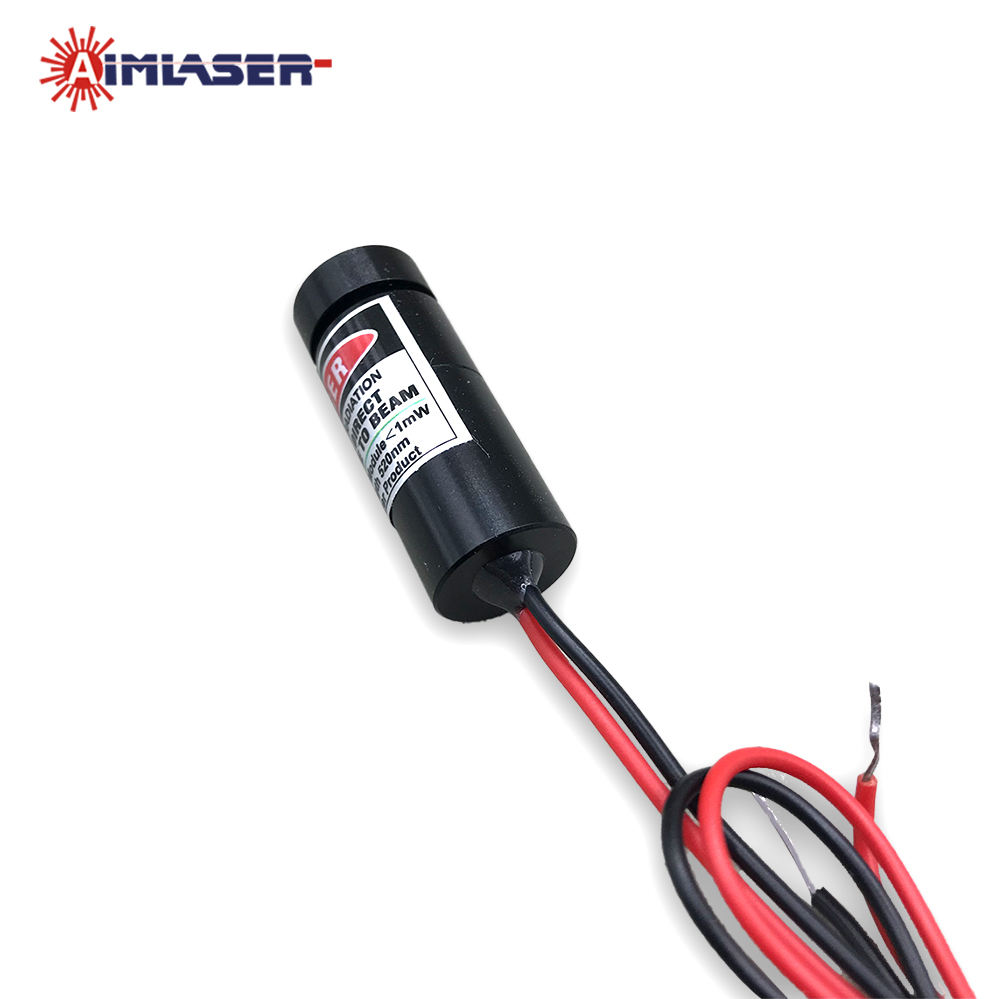

650 nm'lik bir kırmızı lazer diyot modülü, kırmızı ışığın oldukça görünür olması, hizalama için yaygın olarak kullanılması ve çizgi üreten optiklerle uyumlu olması nedeniyle uygun olabilir.
Ancak son modül tasarımında yine de birkaç pratik değişken hesaba katılmalıdır:
- Çizgi merceği hedef genişliğe uygun çizgi açısı oluşturmalıdır.
- Işın belirlenen çalışma mesafesinde yeterince keskin kalmalıdır.
- Muhafaza, titreşimin optik hizalamayı değiştirmesini önlemelidir.
- Çıkış değişimini önlemek için sürücü sabit akım sağlamalıdır.
- Modül kapalı bir makine kabininde sürekli çalışıyorsa termal koşullar değerlendirilmelidir.
- Modül gerçek montaj yönünde ve elektriksel çalışma koşulunda test edilmelidir.
Bu örnek, bir lazer diyotunun seçilmesi ile kullanılabilir bir OEM lazer modülünün tasarlanması arasındaki farkı göstermektedir. Diyot dalga boyu, rengi ve foton enerjisini tanımlayabilir ancak modül tasarımı, lazerin üretim alanında tutarlı sonuçlar verip vermeyeceğini belirler.
Birçok endüstriyel alıcı için en faydalı düşünce, dalga boyunu sistem spesifikasyonu olarak ele almaktır.yalnızca bir bileşen etiketi olarak değil, bir
Bir lazer diyotun malzeme sistemi, altta yatan dalga boyu bölgesini oluşturur. Ancak istikrarlı gerçek dünya çıkışı, optik ve termal sistemin tamamına bağlıdır.
Bir lazer modülü tasarımını tamamlamadan önce mühendislik ekipleri şunları doğrulamalıdır:
- Amaçlanan çalışma akımındaki dalga boyu
- Tam ortam sıcaklığı aralığındaki dalga boyu
- Isınma sonrası çıkış gücü
- Gerçek çalışma mesafesindeki ışın kalitesi
- Titreşim veya termal döngüden sonra optik hizalama
- Giriş voltajı değişimi altında sürücü stabilitesi
- Yanma sonrası performans
- Üretim partileri arasında üniteden üniteye tutarlılık
Bu yaklaşım, bir lazerin dar bantlı bir filtre, detektör, kimyasal absorpsiyon özelliği, floresans boyası veya hassas optik sistemle etkileşime girdiği durumlarda özellikle önemlidir. Bir veri sayfasında küçük görünen küçük dalga boyu değişimleri, sıkı bir şekilde kontrol edilen bir cihazda önemli hale gelebilir.
Genel hizalama, projeksiyon ve aydınlatma uygulamaları için tasarım, uygun fiyat, görünürlük, ışın geometrisi ve mekanik sağlamlığa öncelik verebilir. Spektroskopi veya algılama için dalga boyu kararlılığı ve çizgi genişliği baskın gereksinimler haline gelebilir.
Aiming Laser Technology Co., Ltd. yurtdışı markalar, toptancılar ve ekipman üreticileri için OEM lazer modülü geliştirmeyi desteklemektedir. Yaklaşımımız, uygulama gereksinimlerini uygun dalga boyu, optik konfigürasyon, elektrik arayüzü, muhafaza ve kalite kontrol süreci ile üretilebilir bir çözüme dönüştürmeye odaklanır.
İster standart bir kırmızı hizalama lazer modülüne, ister yakın kızılötesi bir lazer kaynağına, ister özel bir çizgi lazerine, kompakt bir gömülü modüle veya uygulamaya özel bir optik tasarıma ihtiyacınız olsun, en iyi proje sonuçları ayrıntılı teknik iletişimle başlar.
OEM fizibilite incelemesine başlamak için hedef spesifikasyonlarınızı, çizimlerinizi, uygulama ortamınızı ve tahmini sipariş hacminizi gönderin. İyi tanımlanmış bir lazer modülü spesifikasyonu, geliştirme süresini kısaltabilir, üretim tutarlılığını iyileştirebilir ve kurulumdan sonra maliyetli yeniden tasarımları azaltabilir.
Lazer diyotun dalga boyu foton enerjisiyle ters ilişkilidir ve foton enerjisi yarı iletken bant aralığı enerjisiyle yakından ilişkilidir. Daha büyük bir bant aralığı genellikle daha kısa dalga boylarını desteklerken, daha küçük bir bant aralığı genellikle daha uzun dalga boylarını destekler.
Sıcaklık arttıkça yarı iletken bant aralığı genellikle azalır. Bu genellikle lazer çıkışını daha uzun bir dalga boyuna doğru kaydırır. Sıcaklık ayrıca kırılma indeksini, kazanç profilini, boşluk modlarını, çıkış gücünü ve verimliliği de etkileyebilir.
Her zaman değil. Birçok standart Fabry-Pérot lazer diyotu birden fazla uzunlamasına mod yayar ve ölçülebilir bir spektral genişliğe sahiptir. DFB, DBR ve harici boşluk tasarımları, daha fazla spektral hassasiyet gerektiren uygulamalar için daha sıkı dalga boyu kontrolü ve daha dar çizgi genişliği sağlar.
Minimum olarak istenen dalga boyunu, çıkış gücünü, ışın şeklini, çalışma mesafesini, çalışma modunu, giriş voltajını, boyutları, montaj gereksinimlerini, çalışma sıcaklığını ve tahmini miktarı sağlayın. Uygulama dalga boyuna duyarlıysa dalga boyu toleransı ve kararlılık gereksinimlerini de tanımlayın.
Lazer diyot, lazer ışığı oluşturan yarı iletken cihazdır. Lazer modülü, tipik olarak pratik çalışma için gerekli olan diyotu, sürücüyü, optikleri, mekanik muhafazayı, termal yapıyı ve elektrik arayüzünü içeren entegre bir üründür.
Hayır. En iyi güç seviyesi uygulamaya bağlıdır. Aşırı güç, termal yükü, maliyeti, lazer güvenliği gereksinimlerini ve optik tasarım karmaşıklığını artırabilir. Düzgün bir şekilde eşleşen ışın şekli, dalga boyu, odak ve stabilite, yalnızca çıkış gücünü artırmaktan daha değerli olabilir.
Aktif sıcaklık kontrolü, spektroskopi, gaz algılama, hassas ölçüm, dar bant pompalama, telekomünikasyon veya sıkı optik filtreler kullanan sistemler gibi dalga boyu stabilitesinin kritik olduğu durumlarda özellikle faydalıdır. Birçok hizalama ve genel endüstriyel uygulama için pasif termal tasarım yeterli olabilir.
1. RPMC Lazerler. 'Lazer Diyotunun Temelleri: Bant Aralığı Enerjisi ve Dalga Boyu.' Uyarılmış emisyonu, enerji seviyelerini, yarı iletken bant yapısını ve enerji aralığı ile yayılan dalga boyu arasındaki bağlantıyı açıklar.
[https://www.rpmclasers.com/blog/laser-diode-fundamentals-bandgap-energy-and-wavelength/ ]
2. Ulusal Standartlar ve Teknoloji Enstitüsü. 'Yarı İletken Diyot Lazerler.' Yarı iletken malzeme, sıcaklık, taşıyıcı yoğunluğu ve mod davranışının diyot lazer dalga boyu üzerindeki etkilerini tartışır.
[https://tf.nist.gov/general/pdf/1199.pdf ]
3. Ulusal Standartlar ve Teknoloji Enstitüsü. 'Atom Fiziği için Diyot Lazerlerin Kullanımı.' Diyot-lazer işlemi, eşik davranışı, bant aralığı bağımlılığı, akım yoğunluğu ve sıcaklık etkileri hakkında teknik tartışma sağlar.
[https://tf.nist.gov/general/pdf/739.pdf ]
4. RP Fotonik. 'Lazer Diyotları.' Yarı iletken lazer diyot emisyon dalga boyları, malzeme sistemleri, sıcaklık katsayıları, çok modlu emisyon ve dalga boyu ayarı hakkında teknik bilgi sağlar.
[https://www.rp-photonics.com/laser_diodes.html ]
5. RP Fotonik. 'Yarı İletken Lazerler.' Yarı iletken lazer ilkelerini, bant aralığına dayalı dalga boyu seçimini, sıcaklığa bağlılığı, termal yönetimi, verimliliği ve cihaz ömrünü inceler.
[https://www.rp-photonics.com/semiconductor_lasers.html ]
6. ROHM Yarı İletken. 'Lazer Diyotları Nedir?' Pn bağlantısını, taşıyıcı rekombinasyonunu, bant aralığı enerjisini, foton oluşumunu ve bant aralığı enerjisini dalga boyuna bağlayan formülü açıklar.
[https://techweb.rohm.com/product/opto-electronics/laser-diodes/18793/ ]
7. Ulusal Biyoteknoloji Bilgi Merkezi. 'Ayarlanabilir Yarı İletken Lazerlerde Lazer Dalga Boyunun Sıcaklık ve Akım Katsayıları.' Aktif katman sıcaklığı, akım ve bant aralığı etkilerinin neden olduğu dalga boyu değişikliklerini inceler.
